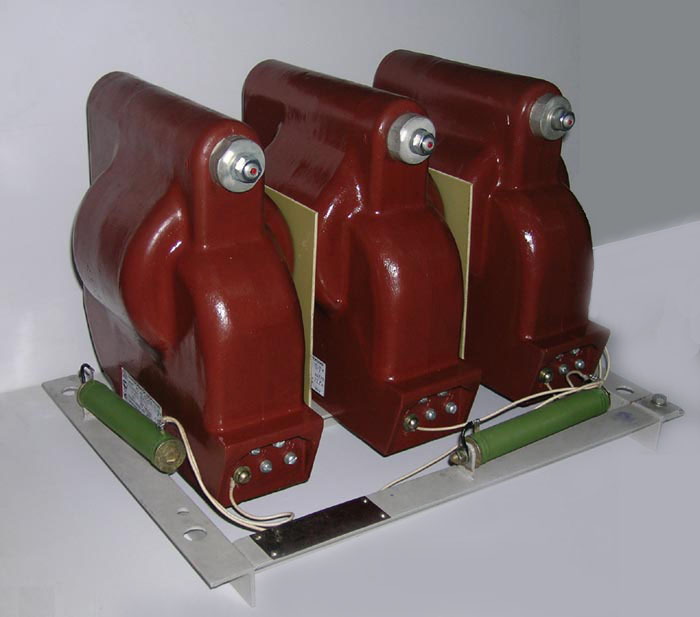

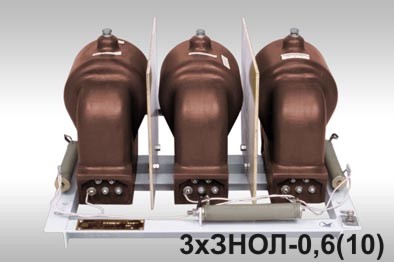

Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛ.06-6, 3хЗНОЛ.06-10 И 3xЗНОЛП

ТУ16 - 98 ОГГ.671 213.004ТУ - 3хЗНОЛ.06

ТУ16 - 2008 ОГГ.671 241.041ТУ - 3хЗНОЛП

Руководство по эксплуатации 3хЗНОЛ.06

Руководство по эксплуатации 3xЗНОЛП

Назначение
Трехфазные антиррезонансные группы предназначены для установки в комплектные распределительные устройства (КРУ) или закрытые рас пре де ли тельные устройства (ЗРУ) и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц. Устойчивы к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.
Трехфазные антиррезонансные группы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 3 для 3хЗНОЛ.06 и категории размещения 2 для 3хЗНОЛП по ГОСТ 15150 и предназначены для эксплуатации при условиях:

высота установки над уровнем моря не более 1000 м;

температура окружающего воздуха с учетом превышения температуры воздуха в КРУ при нагрузке трансформаторов предельной мощностью:
для исполнения "УЗ" - от минус 45°С до плюс 50°С;
для исполнения "ТЗ" - от минус 10°С до плюс 60°С;

окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;

рабочее положение - любое.

Заземление выводов вторичных обмоток по усмотрению потребителя!
Заземление опорной плиты - обязательно!

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, должен быть включен резистор сопротивления 25 Ом, рассчитанный на длительное протекание тока 4А.

Таблица 1. Технические данные

Наименование параметра	Нормы для типов
	3хЗНОЛ.06-6	3хЗНОЛ.06-10
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное линейное напряжение на выводах первичной обмотки, В	6000, 6300 6600, 6900	10000 10500 11000
Номинальное линейное напряжение навыводах основной вторичной обмотки, В	100
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток: при симметричном режиме работы сети, В, не более при замыкании одной из фаз сети на землю, В	3
	от 90 до 110
Номинальная мощность, В•А, в классе точности: 0,2 0,5 1,0 3,0	90 150 225 600	150 225 450 900
Предельная мощность вне класса точности, В•А	1200	1890
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В•А	400
Схема и группа соединения обмоток Номинальная частота, Гц	У/Ун  50 или 60



Таблица 2

Тип резисторов R	Норма для типа
	Кол-во, шт.	3хЗНОЛ.06-6; 3хЗНОЛП-6		3хЗНОЛ.06-10; 3хЗНОЛП-10
	Ом	Вт	Ом	Вт
С 5-35В 3±5% кОм,100 Вт	3	1000	300	-	-
С 5-35В 2,4±5% кОм,100 Вт	3	-	-	800	300



Таблица 3

Тип трехфазной группы	Масса, кг max
3хЗНОЛ.06-6	93
3хЗНОЛП-6	109
3хЗНОЛ.06-10	99
3хЗНОЛП-10	109

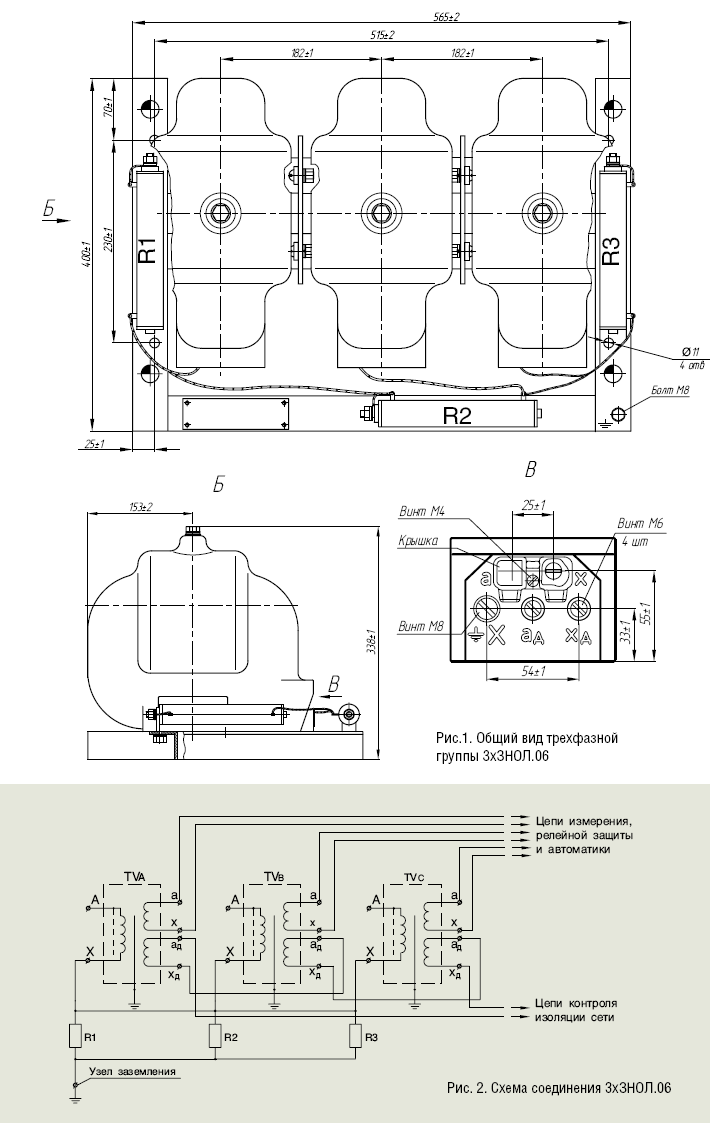

Общий вид трансформатора 3хЗНОЛ.06 (чертеж)

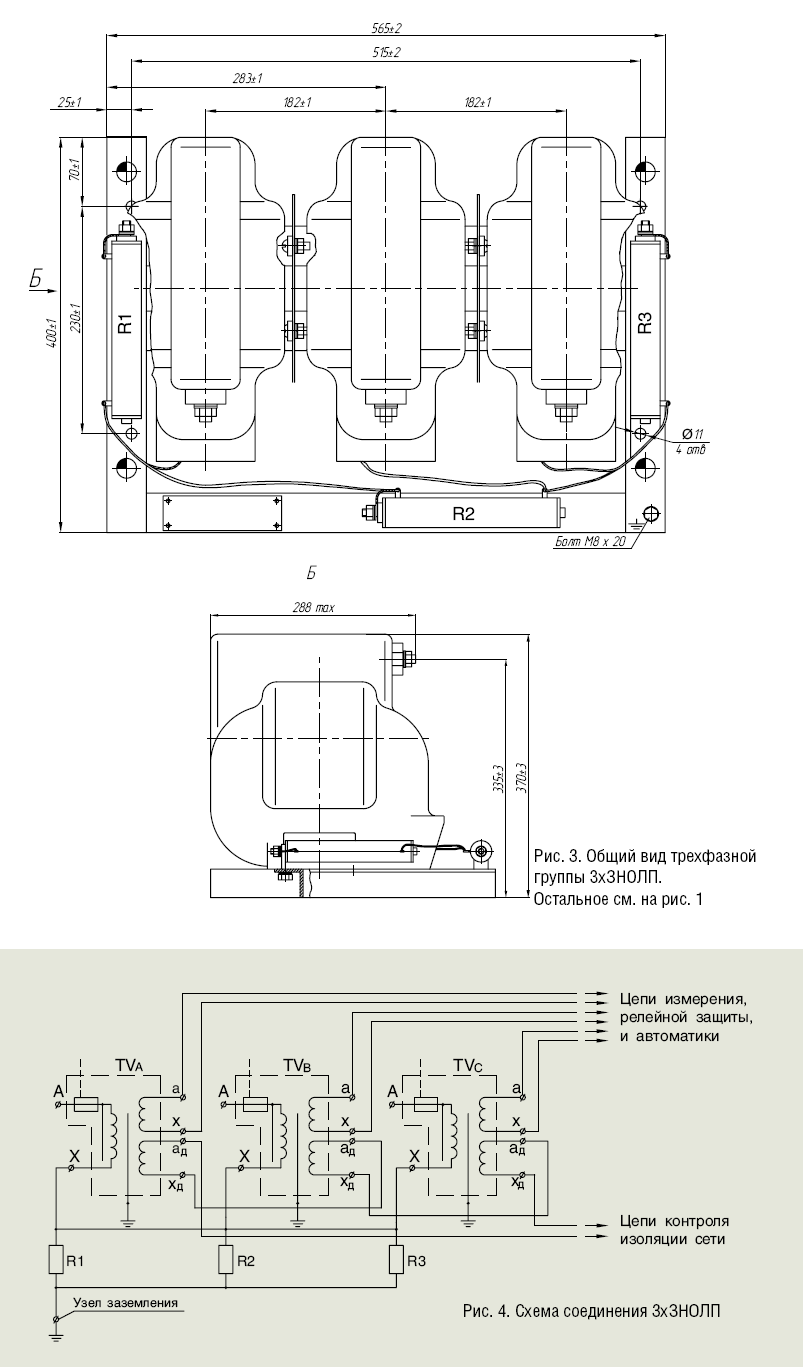

Общий вид трансформатора 3хЗНОЛП (чертеж)
Сделать заказ и запросить дополнительную информацию по 3хЗНОЛ.06-6, 3хЗНОЛ.06-10 и 3xЗНОЛП Трехфазная антирезонансная группа трансформаторов напряжения Вы можете здесь.
