Датчик тока ДТ-0,66 УЗ

ТУ16-2002 ОГГ.671 211.042ТУ

Датчик тока ДТ-0,66 УЗ Назначение
Датчик тока ДТ-0,66 У3 предназначен для передачи сигнала измерительной информации приборам измерения в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Датчик изготавливается в исполнении "У" категории размещения 3 по ГОСТ 15150, и предназначен для эксплуатации в следующих условиях:
- высота над уровнем моря не более 1000 м;
- верхнее значение температуры окружающего воздуха с учетом перегрева воздуха внутри КРУ плюс 50°С;
- нижнее рабочее значение температуры окружающего воздуха минус 45°С;
- окружающая среда невзрывоопасная, не содержащая пыли, химических активных газов и агрессивных паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение - любое.


Таблица 1. Технические данные

Наименование параметра

Норма
0,66
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ 0,8
Номинальные первичный ток, А 100; 150; 200
Номинальный вторичный ток, А 1 или 5
Номинальная вторичная нагрузка с коэффициентом мощности cos j=0,8 ВА 5
Номинальная частота переменного тока, Гц 50
Основная погрешность в диапазоне от 20% до 100% номинального первичного тока, % 1; 2*

* Для номинального первичного тока 100 А

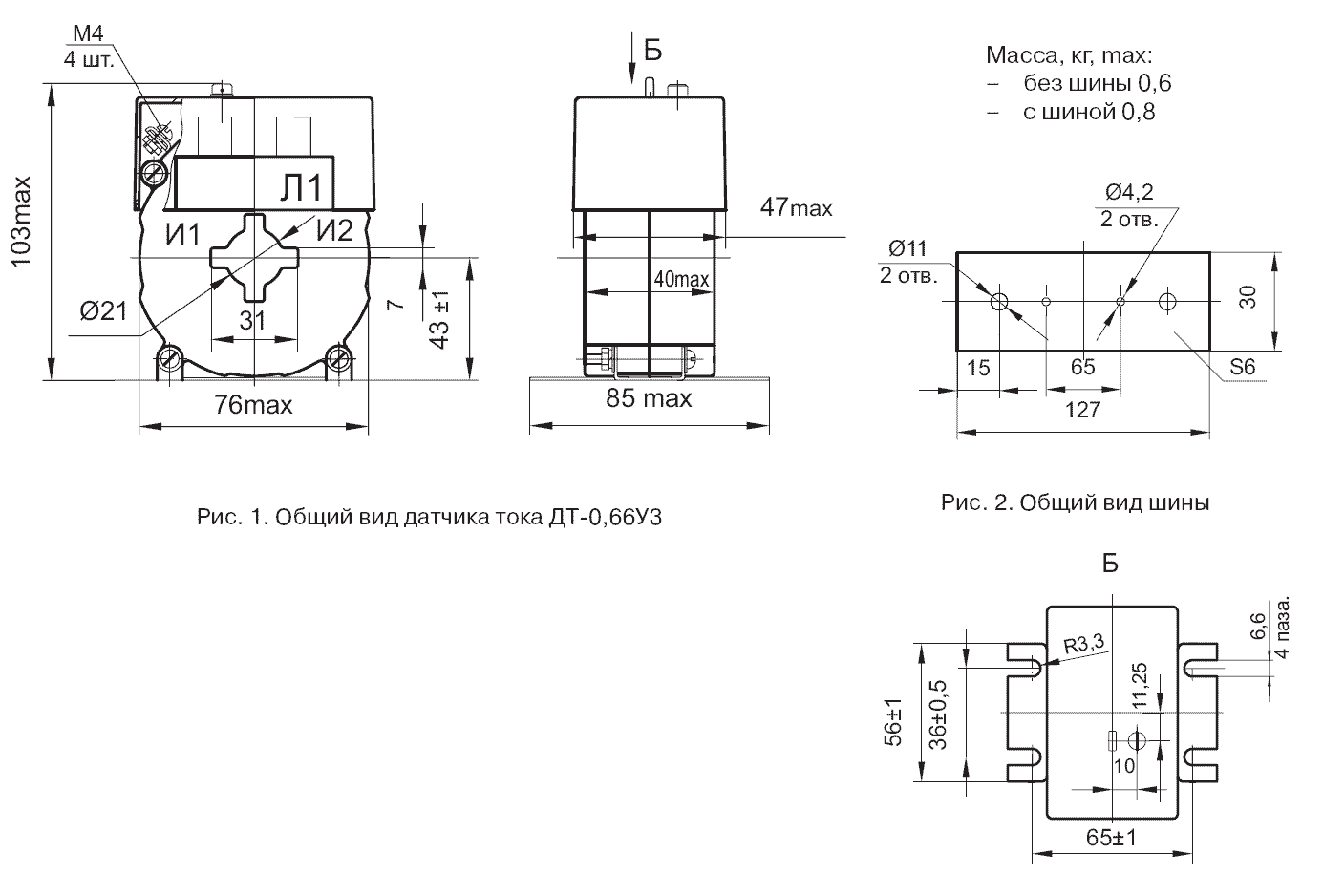

Общий вид датчика (чертеж)
