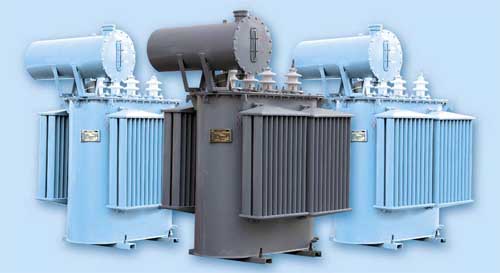

Фильтры присоединения нулевой последовательности серии ФМЗО

Фильтры присоединения нулевой последовательности серии ФМЗО

Заземляющие дугогасящие реакторы типа РУОМ и высокорезистивное сопротивление ВРС присоединяются к трехфазной сети класса напряжения 6 и 10 кВ через силовой фильтр нулевой последовательности ФМЗО, представляющий собой маслонаполненный трехфазный трансформатор, не имеющий низковольтной вторичной обмотки.

Бак фильтра - сварной, заполнен очищенным трансформаторным маслом, имеющим пробивное напряжение не ниже 40 кВ.

Фильтры ФМЗО-200-875 снабжены радиаторными охладителями. К верхней части бака приварены крюки для подъема собранного и залитого маслом фильтра. В нижней части бака имеются два болта заземления и сливная пробка. Конструкция пробки позволяет при частичном отвинчивании брать пробы масла. В дне бака имеется пробка для удаления остатков и продуктов старения масла. К дну бака фильтра приварены пластины (швеллеры), в которых имеются отверстия для крепления фильтра к фундаменту. В фильтрах, начиная с мощности 200 кВА, предусмотрены катки для передвижения.

На крышке бака фильтра, начиная с мощности 80 кВА, смонтирован расширитель с маслоуказателем и воздухоосушителем

  • Габаритный чертеж

    Тип фильтра ФМЗО-40/6,6 ФМЗО-40/11 ФМЗО-80/6,6 ФМЗО-80/11 ФМЗО-200/6,6 ФМЗО-200/11
    Номинальное линейное напряжение, кВ 6,6 11 6,6 11 6,6 11
    Номинальный ток, А 8,4 5 16,8 10,1 42 25,2
    Максимальный ток, А 10,5 6,3 21 12,6 52,5 31,5
    Ток холостого хода, А,
    в %% к 1/3 ном. тока, %    		 0,04
    2    		 0,03
    1,8    		 0,1
    1,5    		 0,1
    1,5    		 0,15
    1,1    		 0,15
    1,8
    Потери холостого хода, Вт 100 100 160 160 250 250
    Напряжение КЗ, % 3 3 3,2 3,2 4,2 4,2
    Потери КЗ, Вт 600 600 1200 1200 3000 3000
    Тип фильтра ФМЗО-310/6,6 ФМЗО-310/11 ФМЗО-500/6,6 ФМЗО-500/11 ФМЗО-875/6,6 ФМЗО-875/11
    Номинальное линейное напряжение, кВ 6,6 11 6,6 11 6,6 11
    Наибольшее рабочее напряжение, кВ 7.2 12 7.2 12 7.2 12
    Номинальный ток, А 65,1 39,1 105 63 183,7 110
    Максимальный ток, А 81,4 48,9 131,2 78,75 229,6 137,7
    Ток холостого хода, А,
    В %% к 1/3 ном. тока %    		 0,3
    1,4    		 0,2
    1,5    		 0,25
    0,7    		 0,15
    0,7    		 0,6
    1    		 0,35
    1
    Потери холостого хода, Вт 550 600 850 850 800 800
    Напряжение КЗ, % 3,5 3,6 5,5 5,5 6 6
    Потери КЗ, Вт 3500 3700 5000 5000 6000 6000


    По требованию заказчика возможно изготовление с другими характеристиками.
