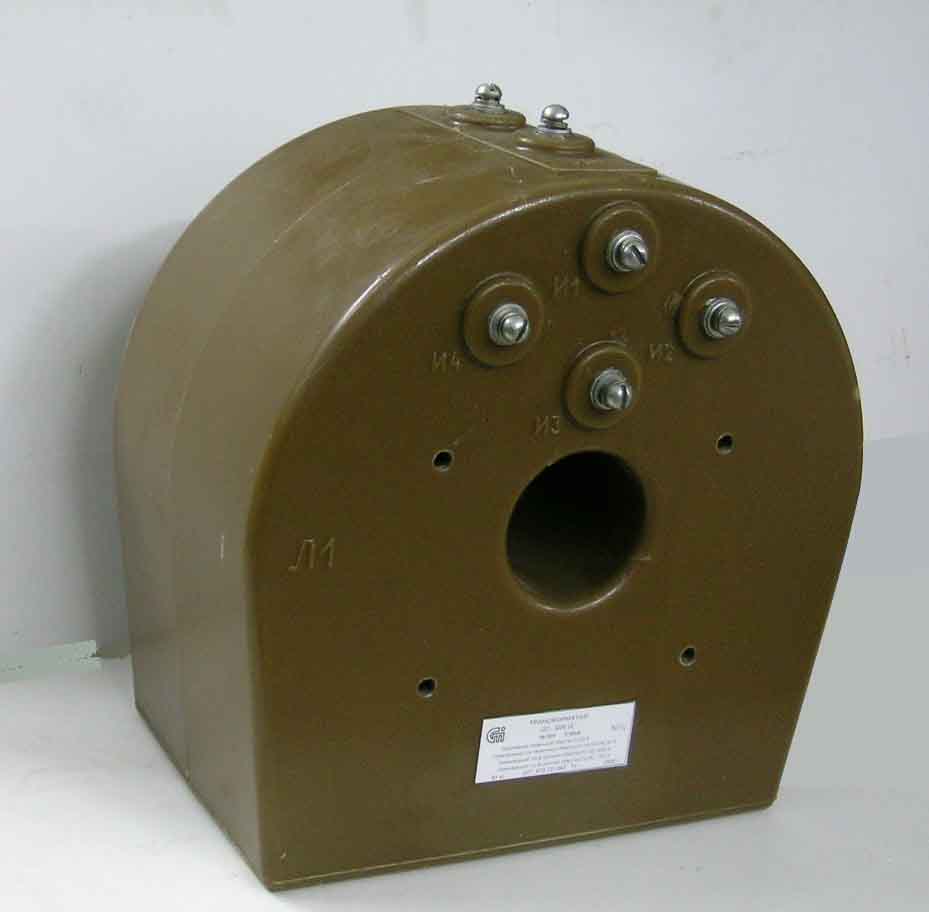

Трансформатор нагрузочный ИЛТ-10

ОГГ.670121.073 ТУ

Назначение

Трансформаторы предназначены для питания испытательных схем, используемых при метрологической поверке измерительных трансформаторов тока, при настройке релейных защит (МТЗ и других токовых защит).
Трансформаторы предназначены как для стационарной установки в составе испытательной станции, так и для встраивания в передвижные испытательные станции на любом виде транспорта.
Трансформаторы изготавливаются в исполнении У2 или Т2 по ГОСТ 15150 и предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации:
      от минус 50 оС до плюс 45 оС для исполнения У2;
      от минус 10 оС до плюс 60 оС для исполнения Т2;
-окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- положение в пространстве – любое.

Технические данные

Наименование параметра	Значение
Входное напряжение, В	0 ÷ 250
Класс напряжения, кВ	0,66
Испытательное одноминvтное напряжение, кВ	3 (3,3**)
Номинальная частота, Гц	50 or 60
Односекvндный ток термической стойкости, А	140
Номинальный ток первичных обмоток (И1-И2; И3 -И4), А	80
Кратковременный ток (длительностью до 20мин) первичных обмоток (И1-И2; И3-И4), А	200
Номинальный ток вторичной обмотки Л3-Л4, А	160
Кратковременный ток (длительностью до 20мин) вторичной обмотки (Л3-Л4), А	400
Номинальный ток вторичной обмотки Л1-Л2, А	3000



Длина измерительного контура (мм)	Напряжение на входе трансформатора (В)	Токи в обмотках трансформатора (А)
		И1-И2 И3-И4	И1-И4	Л1-Л2	Л3-Л4
6000	160	56	-	3000	-
6000	250	106	-	4920	-
2450	177	200	-	10000	-
6000	250	-	28	2520	-
6000	60	20	-	-	400

Масса трансформатора ИЛТ-10 - 92 кг.

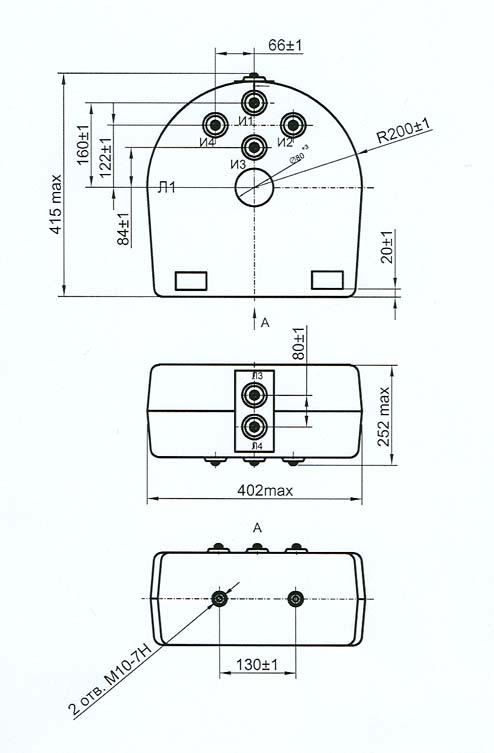

Общий вид трансформатора (чертеж)
