ИПЛ-35/1000 УХЛ2 Изоляторы
Изоляторы ИПЛ-35/1000 УХЛ2
Назначение
Изолятор предназначен для изолирования заземленных элементов
КРУ от токопроводящей шины высокого напряжения на класс напряжения до 35
кВ.
Изолятор изготавливается в исполнении "УХЛ" и категории размещения 2 по
ГОСТ 15150 и предназначен для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды - от минус 60°С до плюс 45°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и
паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение - любое.
Таблица 1. Технические данные
|
Параметр |
Значение |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный ток, А | до 1000 |
| Частота, Гц | до 100 |
| Разрушающая сила на изгиб, кН, не менее | 7,5 |
| Испытательное напряжение, кВ: | |
| промышленной частоты | 95 |
| грозового импульса | 220 |
| Масса, кг | 35 |

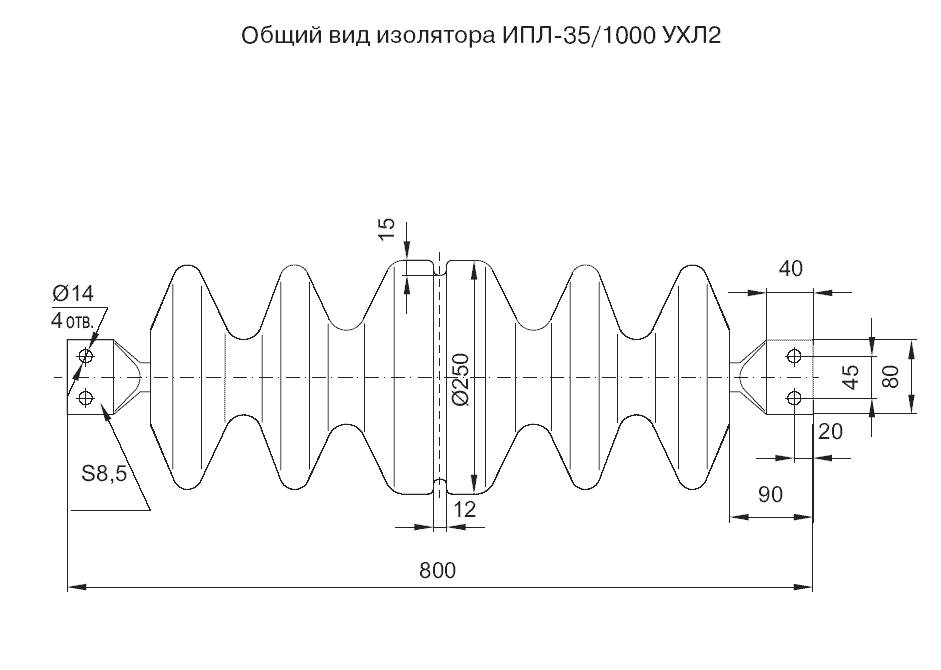

Общий вид трансформатора (чертеж)
