Подстанции типа КТПЖ (У1)

Комплектные трансформаторные подстанции железнодорожные типа КТПЖ мощностью до 630 кВ∙А с автоматическими выключателями, питаемые по системе ДПР (два провода - рельс), изготавливаются в общепромышленном исполнении и комплектуются трансформаторами ТМЖ.

Предназначены для приема электрической энергии переменного тока частотой 50 Гц при номинальном напряжении 27,5 кВ, преобразования в электроэнергию напряжением 0,4 кВ и электроснабжения потребителей в районах с умеренным климатом (от -45 ْ С до +40 ْ С).

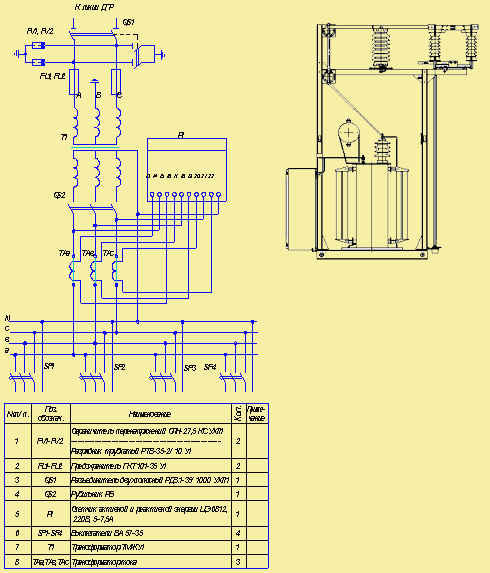

КТП выполняется с воздушным вводом ВН; кабельным выводом НН.  На вводе НН - рубильник РБ, на отходящих линиях установлены стационарные выключатели, максимальное количество линий - 4.

Подстанции  обеспечивают:

• учет активной и реактивной электрической энергии;
• защиту от однофазных  коротких замыканий на стороне ВН;
• защиту от перенапряжений на стороне ВН и стороне НН.

Мощность, кВА	Выключатели
	Ввод НН		Линии НН
100	Тип	Руб. РБ	ВА 57-35
	Ток расц., А	400	16			16			25
160	Тип	Руб. РБ	ВА 57-35
	Ток расц., А	400	25		40			40			63
250	Тип	Руб. РБ	ВА 57-35
	Ток расц., А	400	40	63			100			100
400	Тип	Руб. РБ	ВА 57-35
	Ток расц., А	630	100	100			160			250
630	Тип	Руб. РБ	ВА 57-35
	Ток расц., А	630	160	250			250			250



Сделать заказ и запросить дополнительную информацию по КТПЖ Комплектные трансформаторные подстанции железнодорожные Вы можете здесь.
