Трансформаторы напряжения (антирезонансные однофазные) НАМИ-110 УХЛ1

ТУ 3414-023-11703970-03

Трансформаторы напряжения (антирезонансные однофазные) НАМИ-110 УХЛ1

Электромагнитный антирезонансный однофазный трансформатор напряжения типа НАМИ-110 УХЛ1 предназначен для установки в электрических сетях трехфазного переменного тока частоты 50 Гц с глухо заземленной нейтралью с целью передачи сигнала измерительной информации приборам измерения, устройствам автоматики, защиты, сигнализации и управления.
Трансформатор напряжения НАМИ-110 УХЛ1 имеет одноступенчатую некаскадную конструкцию.
Он состоит из активной части, помещенной в металлический корпус. На верху корпуса расположена изоляционная покрышка с металлическим компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляцииот увлажнения. Компенсатор закрыт защитным колпаком с прорезию для визуального контроля уровня масла. Трансформатор заполнен трансформаторным маслом марки ГК.

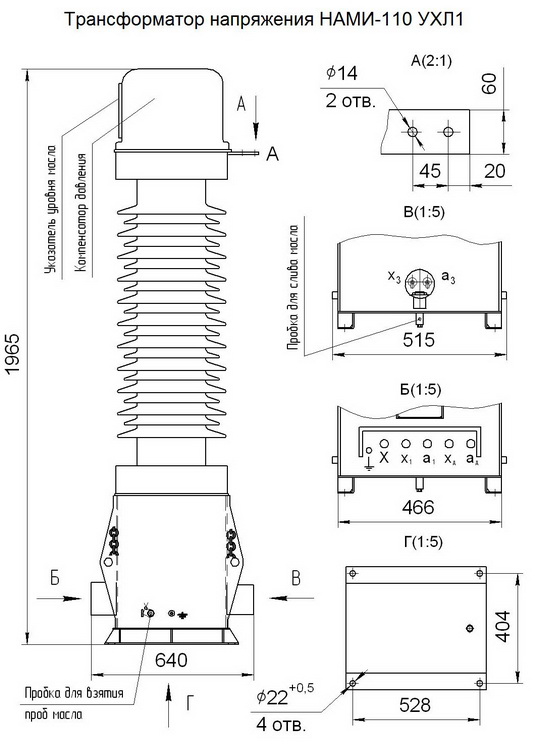

  • Габаритный чертеж
  • Схема присоединения


    Ном. напряжение первичной обмотки, кВ 110 3
    Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ 126 3
    Ном. напряжение основной вторичной обмотки No1, кВ 0,1 3
    Ном. напряжение дополнительной вторичной обмотки No2, кВ 0,1
    Ном. напряжение основной вторичной обмотки No3, кВ 0,1 3
    Номинальная мощность, ВА, основной вторичной обмот-ки No1 в классах точности
    0,2
    0,5
    1,0
    3,0
         		 III вар.
    200
    400
    600
    1200
         		 I вар.
    120
    250
    400
    1200
    Номинальная мощность, ВА, дополнительной вторичной обмотки No2 в классе точности 3,0 1200
    Номинальная мощность, ВА, основной вторичной обмот-ки No3 в классах точности
    0,2
    0,5
    1,0
    3,0     		III вар.
    200
    400
    600
    1200
         		 I вар.
    120
    250
    400
    1200
    Предельная мощность первичной обмотки, ВА 2000
    Предельная мощность основной вторичной обмотки No1, ВА 1200
    Предельная мощность дополнительной вторичной обмотки No2, ВА 1200
    Предельная мощность основной вторичной обмотки No3, ВА 1200
    Группа соединения обмоток 1 / 1 / 1 / 1 - 0 - 0 - 0
    Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ1
    Номинальное значение климатических факторов для исполненения “УХЛ” категории размещения “1” :
    - высота установки над уровнем моря, не более, м
    - температура окружающей среды     		1000
    - 60°С ... +40°С
    Допустимая величина механической нагрузки от горизонтального тяжения проводов, Н, не менее 1000
    Максимальная скорость ветра при отсутствии гололеда, м / с 40
    Максимальная скорость ветра при наличии гололеда, м / с 15
    Толщина стенки гололеда, мм 20
    Сейсмостойкость трансформатора по шкале МSК, балл, не менее 7
    Удельная длина пути утечки внешней изоляции, см / кВ 2,25 ; 2,5
    Средняя наработка до отказа, ч., не менее 8,8 * 106
    Установленный срок службы, лет 30
    Гарантийный срок службы, лет 3
    Тип внешней изоляции Фарфор
    Тип внутренней изоляции Маслобарьерная
    Масса трансформатора, кг 340
    Масса масла, кг 85
    Габаритные размеры, мм 640 x 515 x 1965
    Установочные размеры, мм 528 x 404
    Комплект поставки 1.Трансформатор
    2.Руководство по эксплуатации (2 экз.)


    По требованию заказчика возможно изготовление с другими характеристиками.
