Трансформаторы напряжения (антирезонансные однофазные) НАМИ-220 УХЛ1

ТУ 3414-023-11703970-03

Трансформаторы напряжения (антирезонансные однофазные) НАМИ-220 УХЛ1 Трансформатор напряжения НАМИ-220 УХЛ1 имеет каскадную конструкцию и состоит из двух ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформатора имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня маста. Трансформатор заполнен трансформаторным маслом ГК.

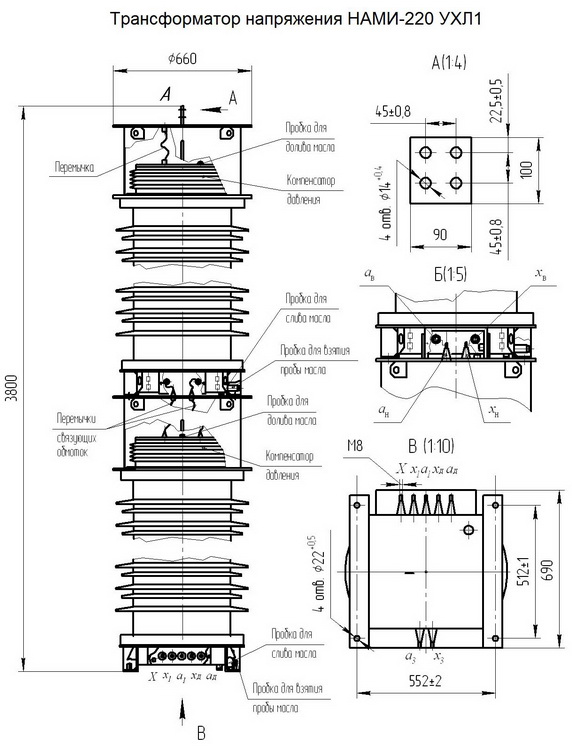

  • Габаритный чертеж

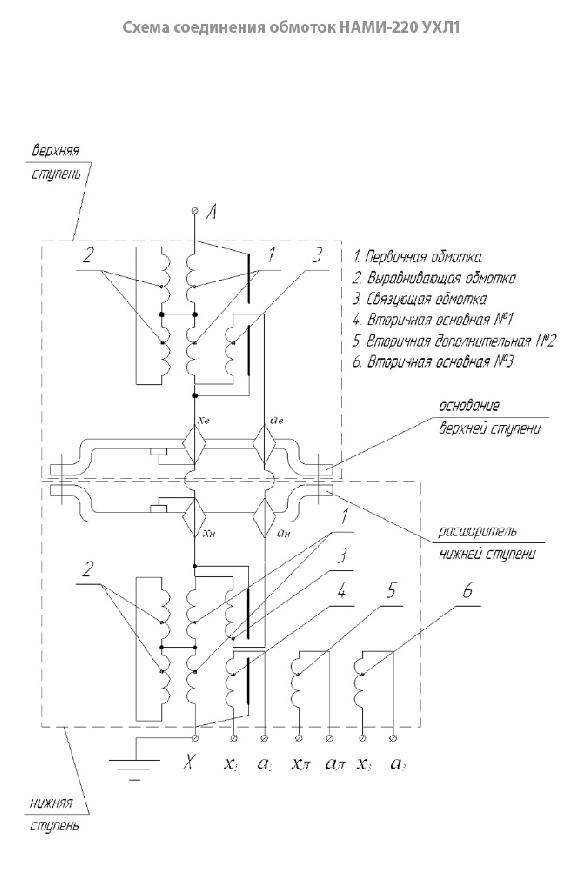

  • Схема присоединения

    Ном. напряжение первичной обмотки, кВ 220 / Корень числа3
    Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ 252 / Корень квадратный3
    Ном. напряжение основной вторичной обмотки No1, кВ 0,1 / Корень квадратный3
    Ном. напряжение дополнительной вторичной обмотки No2, кВ 0,1
    Ном. напряжение основной вторичной обмотки No3, кВ 0,1 / Корень квадратный3
    Номинальная мощность, ВА, основной вторичной обмот-ки No1 в классах точности
    0,2
    0,5
    1,0
    Возможно изготовление с другими техническими харак-теристиками.

    200
    400
    600


    Номинальная мощность, ВА, дополнительной вторичной обмотки No2 в классе точности 3,0 1200
    Номинальная мощность, ВА, основной вторичной обмотки No3 в классах точности
    0,2
    0,5
    1,0

    100
    200
    300
    Предельная мощность первичной обмотки, ВА 2000
    Предельная мощность основной вторичной обмотки No1, ВА 1200
    Предельная мощность дополнительной вторичной обмотки No2, ВА 1200
    Предельная мощность основной вторичной обмотки No3, ВА 800
    Группа соединения обмоток 1 / 1 / 1 / 1 - 0 - 0 - 0
    Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ1
    Номинальное значение климатических факторов для исполненения “УХЛ” категории размещения “1” :
    - высота установки над уровнем моря, не более, м
    - температура окружающей среды

    1000
    - 60°С ... +40°С
    Допустимая величина механической нагрузки от гори-зонтального тяжения проводов, Н, не менее 1000
    Максимальная скорость ветра при отсутствии гололеда, м / с 40
    Максимальная скорость ветра при наличии гололеда, м / с 15
    Толщина стенки гололеда, мм 20
    Сейсмостойкость трансформатора по шкале МSК, балл, не менее 7
    Удельная длина пути утечки внешней изоляции, см / кВ 2,25 ; 2,5
    Средняя наработка до отказа, ч., не менее 8,8 x 106
    Установленный срок службы, лет 30
    Гарантийный срок службы, лет 3
    Тип внешней изоляции Фарфор
    Тип внутренней изоляции Маслобарьерная
    Масса трансформатора, кг 1640
    Масса масла, кг 440
    Габаритные размеры, мм 660 x 690 x 3360
    Установочные размеры, мм 552 x 512
    Комплект поставки 1. Трансформатор
    2. Руководство по эксплуатации (2 экз.)


    По требованию заказчика возможно изготовление с другими характеристиками.
