Трансформаторы напряжения (антирезонансные однофазные) НАМИ-330 У1

ТУ 3414-023-023-11703970-03

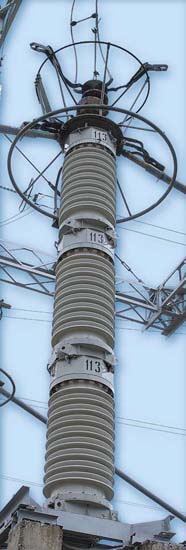

Трансформаторы напряжения (антирезонансные однофазные) НАМИ-330 У1 Трансформатор напряжения НАМИ-330 У1 имеет каскадную конструкцию и состоит из трех ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформатора имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет масляный затвор емкостью 2 л, защищающий внутреннюю изоляцию от увлажнения. Трансформатор и масляный затвор заполнены трансформаторным маслом марки ГК. Масляный затвор каждой ступени сообщается с атмосферой через дыхательную пробку. Имеется отверстие для доливки масла в основной бак каждой ступени, заглушенное шариком из не ржавеющей стали и затянутое наглухо пробкой во избежание попадания влаги внутрь трансфор матора. На верхней ступени трансформатора за креплено экранное кольцо.
  • Габаритный чертеж
  • Схема присоединения


    Ном. напряжение первичной обмотки, кВ 330 / 3
    Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ 363 / 3
    Ном. напряжение основной вторичной обмотки No1, кВ 0,1 / 3
    Ном. напряжение дополнительной вторичной обмотки No2, кВ 0,1
    Ном. напряжение основной вторичной обмотки No3, кВ 0,1 / 3
    Номинальная мощность, ВА, основной вторичной обмот-ки No1 в классах точности
    0,2
    0,5
    1,0
    3,0     		160
    280
    480
    1000
    Номинальная мощность, ВА, дополнительной вторичной обмотки No2 в классе точности
    3,0
    800
    Номинальная мощность, ВА, основной вторичной об-мотки No3 в классах точности
    0,2
    0,5
    1,0
    3,0
    100
    180
    320
    600
    Предельная мощность первичной обмотки, ВА 2000
    Предельная мощность основной вторичной обмотки No1, ВА 1200
    Предельная мощность дополнительной вторичной обмотки No2, ВА 1000
    Предельная мощность основной вторичной обмотки No3, ВА 800
    Группа соединения обмоток 1 / 1 / 1 / 1 - 0 - 0 - 0
    Климатическое исполнение и категория размещения по ГОСТ 15150 У1
    Номинальное значение климатических факторов для исполненения “У” категории размещения “1” :
    - высота установки над уровнем моря, не более, м
    - температура окружающей среды     		1000
    -45°С ... +40°С
    Допустимая величина механической нагрузки от гори-зонтального тяжения проводов, Н, не менее 1500
    Максимальная скорость ветра при отсутствии гололеда, м / с 40
    Максимальная скорость ветра при наличии гололеда, м / с 15
    Толщина стенки гололеда, мм 20
    Сейсмостойкость трансформатора по шкале МSК, балл, не менее 7
    Удельная длина пути утечки внешней изоляции, см / кВ 2,25
    Средняя наработка до отказа, ч., не менее 8,8 x 106
    Установленный срок службы, лет 30
    Гарантийный срок службы, лет 3
    Тип внешней изоляции Фарфор
    Тип внутренней изоляции Маслобарьерная
    Масса трансформатора, кг 2480
    Масса масла, кг 660
    Габаритные размеры, мм Диаметр - 1710 Высота - 4910
    Установочные размеры, мм 552 x 512
    Комплект поставки 1. Трансформатор
    2. Руководство по эксплуатации (2 экз.)
    3. Экранное кольцо


    По требованию заказчика возможно изготовление с другими характеристиками.
