Трансформаторы напряжения типа НДКМ-500 УХЛ1

Трансформаторы напряжения являются масштабными измерительными преобразователями и предназначены для питания электрических измерительных приборов и защитных устройств в электрических системах переменного тока частоты 50 Гц с заземленной нейтралью.
Трансформаторы состоят из конденсаторного делителя напряжения и электромагнитного устройства (ЭМУ).

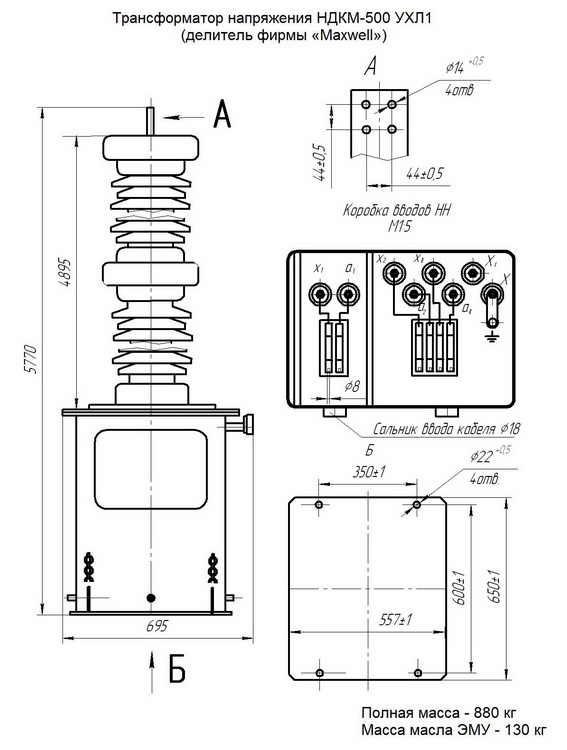

  • Габаритный чертеж (делитель фирмы «Maxwell»)

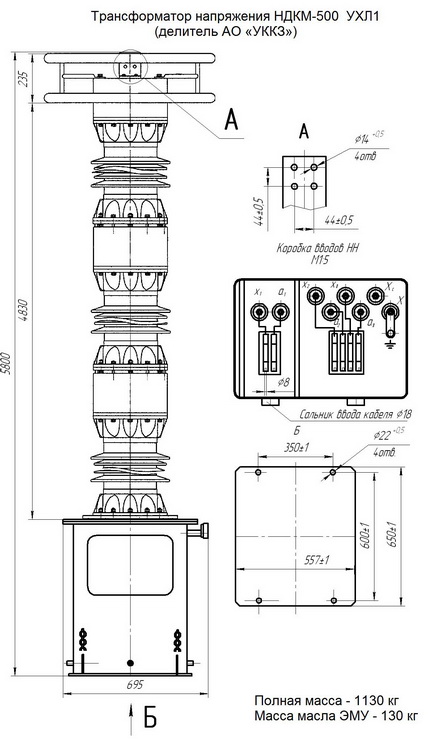

  • Габаритный чертеж (делитель АО «УККЗ»)


    Ном. первичное напряжение, кВ 500/ 3
    Наибольшее рабочее первичное напряжение, кВ 525/ 3
    Ном. напряжение основной вторичной обмотки №1, кВ 0,1/ 3
    Ном. напряжение основной вторичной обмотки №2, кВ 0,1/ 3
    Ном. напряжение дополнительной вторичной обмотки №3, кВ 0,1
    Ном. мощность, ВА, основной вторичной обмотки №1 в классе точности 0,2 30
    Ном. мощность , ВА, основной вторичной обмотки №2 в классах точности
    0,2
    0,5
    1,0

    120
    200
    400
    Ном. мощность , ВА, дополнительной вторичной обмотки №3 в классах точности 3Р, 6Р 600
    Предельная мощность, ВА (вне классов точности) 1200
    Климатическое исполнение УХЛ1
    Номинальное значение климатических факторов для исполнения «УХЛ категории размещения «1»:
    - высота установки над уровнем моря, не более, м
    - температура окружающей среды, °С
    1000
    -60°С +40°С
    Допустимая суммарная механическая нагрузка:
    - от горизонтального тяжения проводов, Н
    - от ветра со скоростью, м/с
    - от гололеда с толщиной стенки льда, мм
    1500
    40
    20
    Сейсмостойкость трансформатора по шкале МSК, балл, не менее 6
    Удельная длина пути утечки внешней изоляции, см/кВ 2,5
    Средняя наработка до отказа, ч 4,0 х 106
    Установленный срок службы, лет 30
    Гарантийный срок службы, лет 3
    Масса трансформатора, кг 880
    Масса масла ЭМУ, кг 130
    Габаритные размеры, мм 695 х 650 х 5770
    Установочные размеры, мм 350 х 600
    Комплект поставки 1. Электромагнитн. устройство
    2. Делитель–2 блока
    3. Руководство по эксплуатации
    Условия транспортирования C
    Условия хранения по ГОСТ15150-69/срок хранения, лет 5/1
