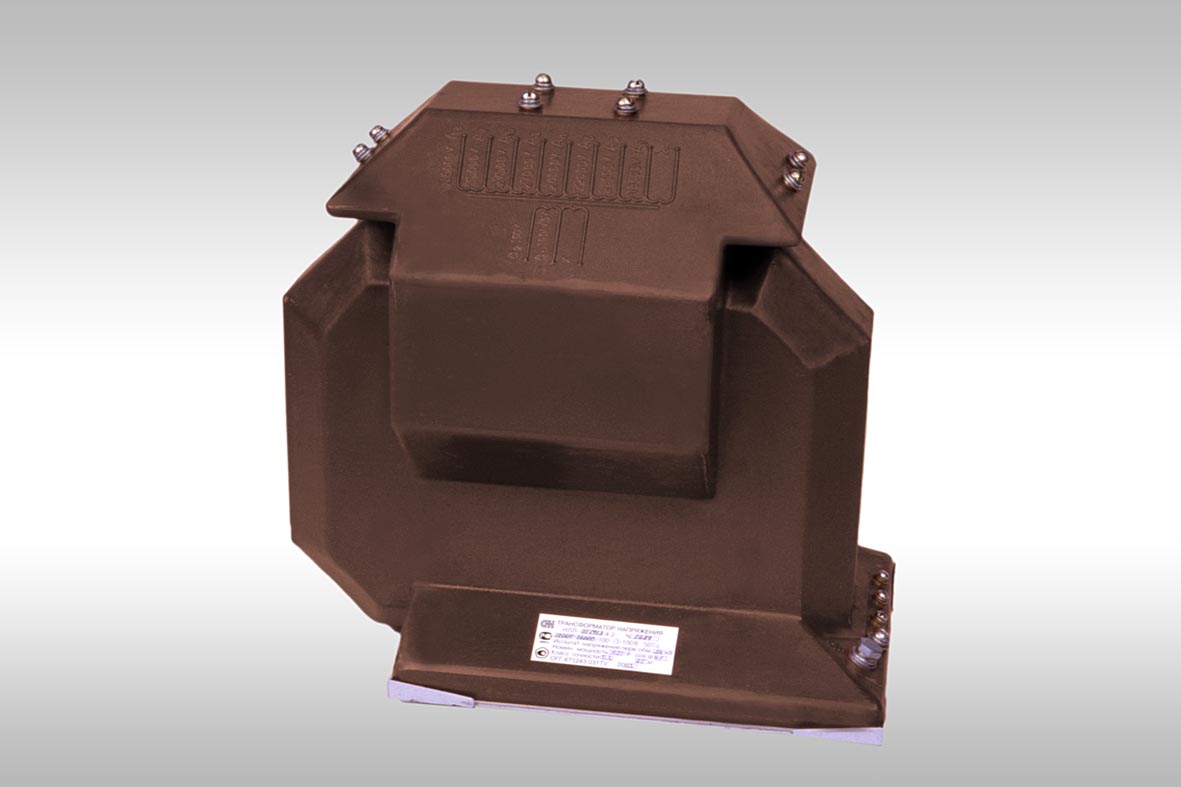

Трансформаторы напряжения НЛЛ-15, НЛЛ-35

ТУ16 - 2005 ОГГ.671 243.031ТУ

Руководство по эксплуатации

Назначение
Трансформаторы предназначены для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока на классы напряжения 15 и 35 кВ частоты 50 Гц, преимущественно в лабораториях и на испытательных станциях.
Ответвление с номинальным вторичным напряжением 100/v3 В - для поверки трансформаторов напряжения классов точности 3,0; 3Р и 6Р.
Ответвление с номинальным вторичным напряжением 100 В - для поверки трансформаторов напряжения классов точности 0,05 и менее точных.
Климатическое исполнение "УХЛ", "Т" категории размещения 4.2 по ГОСТ 15150.
Рабочее положение - вертикальное.

Дополнительно:
Трансформаторы НЛЛ-15 с одной вторичной обмоткой имеют условное обозначение:
- НЛЛ-15-1 - с номинальным напряжением вторичной обмотки 100/√3 В;
- НЛЛ-15-2 - с номинальным напряжением вторичной обмотки 100 В.

Трансформаторы НЛЛ-35 с одной вторичной обмоткой имеют условное обозначение:
- НЛЛ-35-2 - с номинальным напряжением вторичной обмотки 100/√3 В;
- НЛЛ-35-3 - с номинальным напряжением вторичной обмотки 100 В.

Трансформаторы НЛЛ-35-1 с одной вторичной обмоткой имеют условное обозначение:
- НЛЛ-35-4 - с номинальным напряжением вторичной обмотки 100/√3 В;
- НЛЛ-35-5 - с номинальным напряжением вторичной обмотки 100 В.

Патентная защита
1. Патент на изобретение № 2089956.

Таблица 1. Технические данные

Наименование параметров	Нормы для типов
	НЛЛ-15	НЛЛ-35	НЛЛ-35-I
Класс напряжения, кВ	15	35
Номинальное напряжение первичной обмотки, В	3000;3300; 6000; 6300; 6600; 6900; 10000; 11000; 13800; 15000;15750; 16000	18000; 20000; 22000; 24000; 30000; 33000; 35000; 36000	18000; 20000; 22000; 24000; 27000; 27500; 35000; 36000
Номинальное напряжение вторичной обмотки, В	100/√3 и 100
Класс точности: ответвление 100 В ответвление 100/v3 В	0,05*; 0,1 или 0,2 0,1** или 0,2
Номинальная мощность, В•А	0-5***
Коэффициент мощности нагрузки	1
Номинальная частота, Гц	50
Схема и группа соединения обмоток	1/1-0
Одноминутное испытательное напряжение промышленной частоты, кВ	27	54
Масса, кг	65 max	85 max

Примечание:
*) Класс точности 0,05 – для исполнения с одним номинальным напряжением вторичной обмотки 100/√3 или 100 В.
**) Поставка только по спецзаказу.
***) В соответствии с заказом могут поставляться с номинальной мощностью не более 10 В•А.

Таблица 2

Исполнение	L, мм	L1, мм	H, мм	H1, мм	Масса, кг	Рис.
НЛЛ-15	403	266	370	358	65	1
НЛЛ-35	448	266	440	424	85	2
НЛЛ-35-I						3

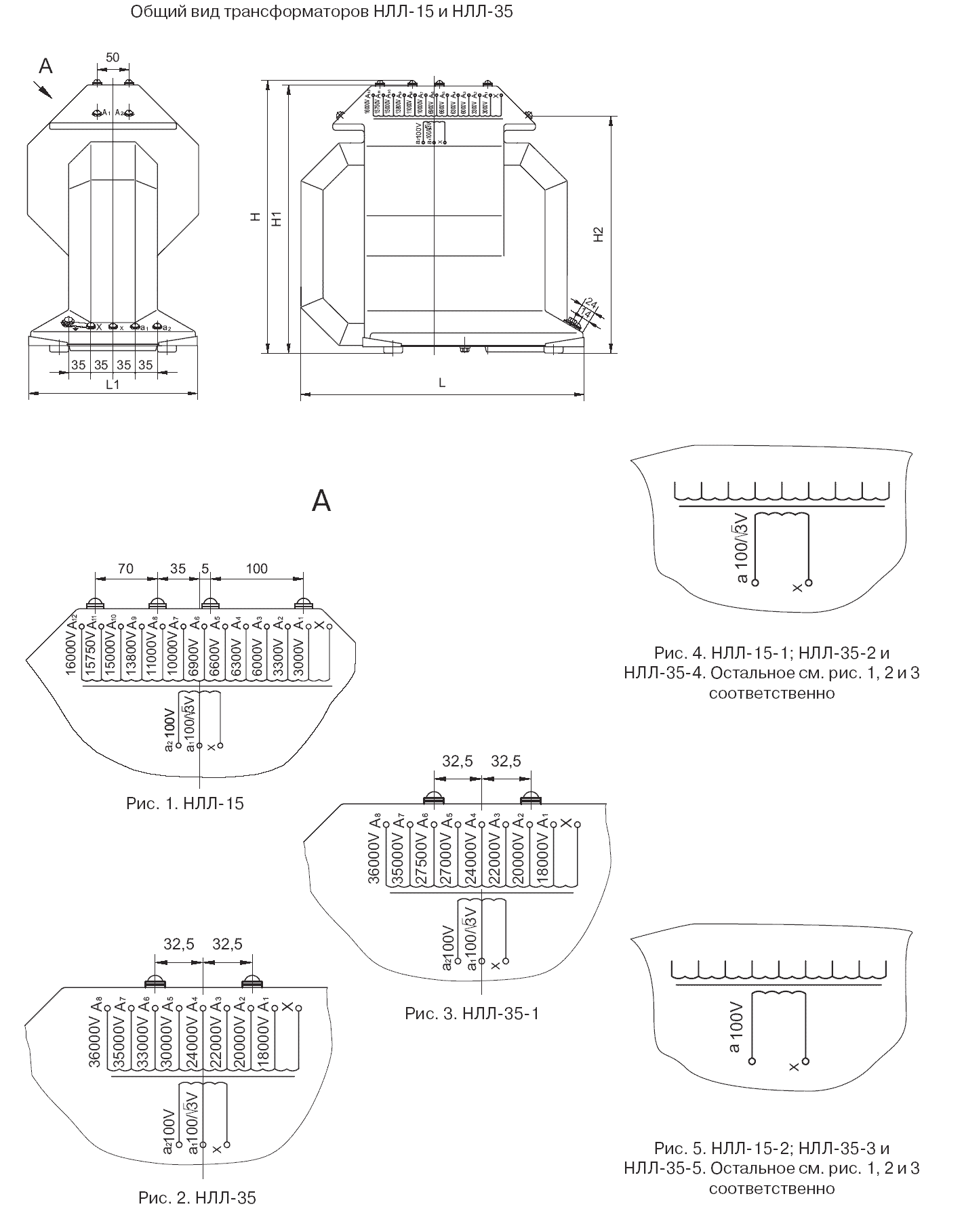

Общий вид трансформатора (чертеж)
