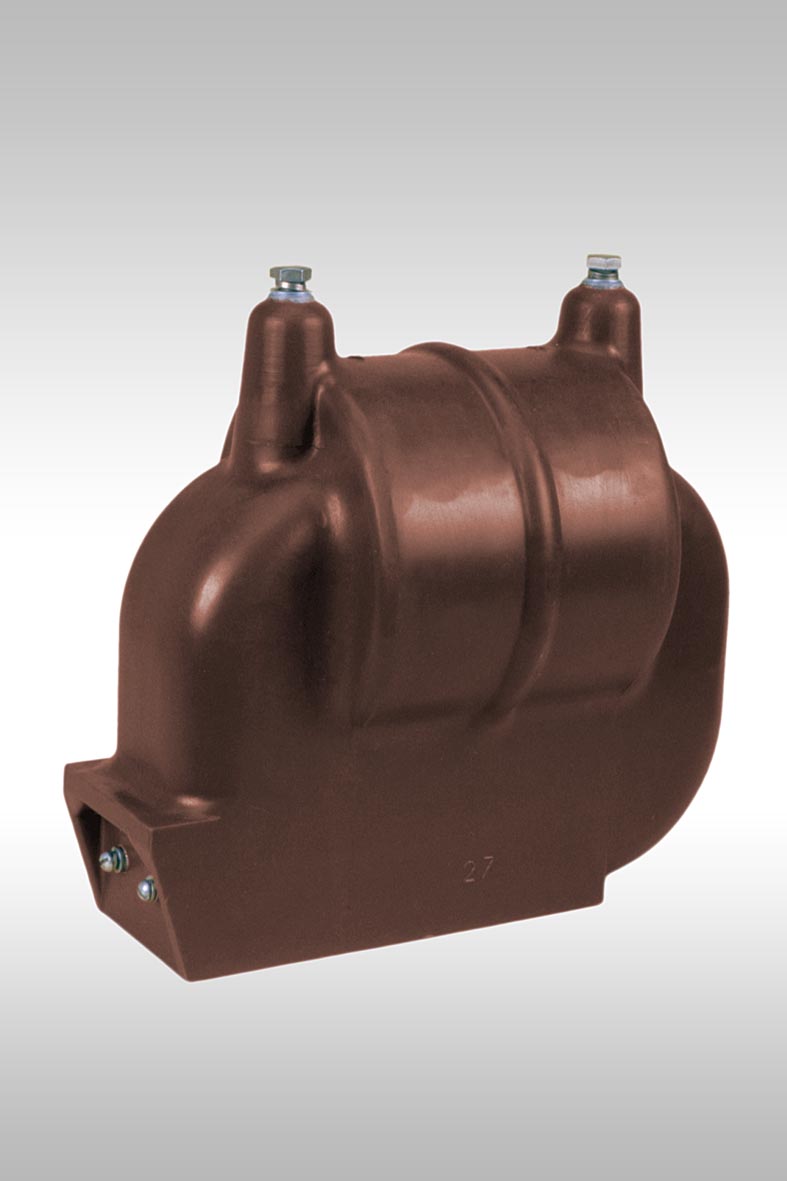

Трансформаторы напряжения НЛЛ-3, НЛЛ-6, НЛЛ-10

ТУ16 - 2005 ОГГ.671 241.033ТУ

Назначение
Трансформаторы предназначены для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока частоты 50 Гц.
Климатическое исполнение "УХЛ" и "Т" категории размещения 4.2 по ГОСТ 15150.
Рабочее положение - вертикальное.

Таблица 1. Технические данные.

Наименование параметра	НЛЛ-3	НЛЛ-6	НЛЛ-10
Класс напряжения, кВ	3	6	10
Номинальное напряжение первичной обмотки, В	3000	6000	10000
Номинальное напряжение вторичной обмотки, В	100
Номинальная мощность, ВА	0-5*
Номинальный класс точности	0,05**; 0,1
Коэффициент мощности нагрузки	1
Номинальная частота, Гц	50
Схема и группа соединения обмоток	1/1-0
Испытательное одноминутное напряжение промышленной частоты, кВ	7	14	19
D, мм	188±3		212±3
Масса, кг	26,5±1,5		28,5±1,5

*) В соответствии с заказом могут поставляться с номинальной мощностью не более 10 В•А

**) Поставка только по спецзаказу

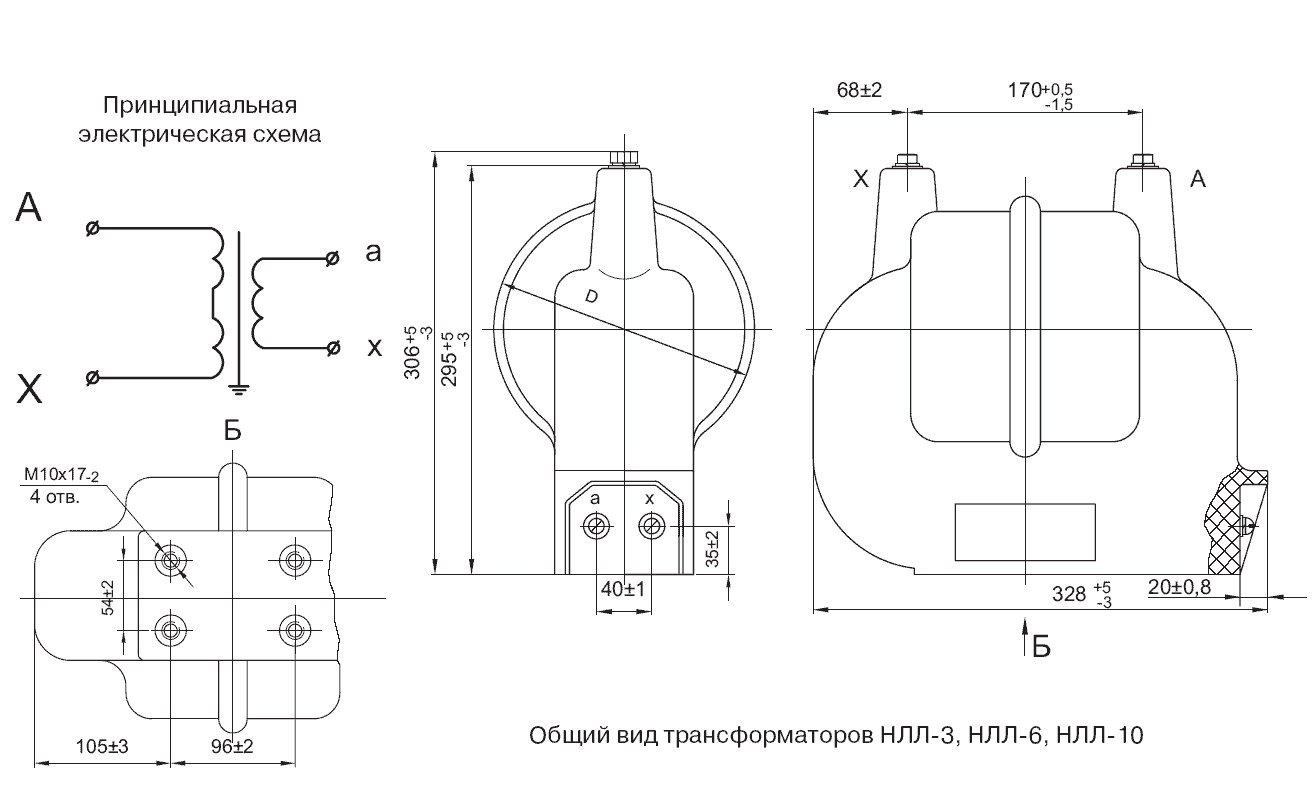

Общий вид трансформатора (чертеж)
