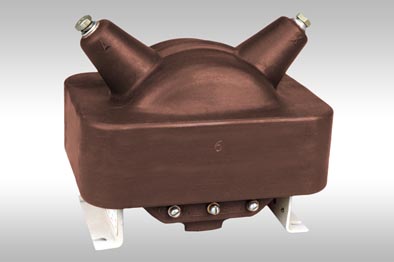

Незаземляемые трансформаторы напряжения НОЛ.11-6.05

ТУ16 - 98 ОГГ.671 241.025ТУ

Руководство по эксплуатации

Назначение
Трансформаторы предназначены для питания схем управления и приводов выключателей высоковольтных взрывобезопасных комплектных распределительных устройств, а также для контроля напряжения в шахтных высоковольтных сетях переменного тока частоты 50 или 60 Гц.
Трансформаторы предназначены для встраивания в комплектное распределительное устройство с выключателем ВС-6400.
Трансформаторы изготавливаются в климатическом исполнении "О" категории размещения 5 по ГОСТ 15150 и предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации от минус 10°С до плюс 45°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение - любое.

Технические данные

Наименование параметра	Норма
Класс напряжения, кВ	6
Наибольшее рабочее напряжение, кВ	7,2
Номинальное напряжение первичной обмотки, В:	6000
Номинальное напряжение вторичной обмотки, В х-а1 х-а2	100 127	100  220*
Номинальная мощность для ответвления х-а1 в классе точности 3, ВА	250**	30
Номинальная мощность для ответвления х-а2 в классе точности 3, ВА	-	220
Предельная мощность, ВА	500
Допускаемое отклонение коэффициента трансформации от номинального на ответвлении х-а2, %, не более	+/- 3
Падение напряжения при трехкратной перегрузке по отношению к предельной мощности на ответвлении х-а2, %, не более	20	-
Схема и группа соединения обмоток	1/1-0
Номинальная частота, Гц	50 или 60***
Испытательное одноминутное напряжение промышленной частоты, кВ	21
Масса, кг	16±1



Примечание

* Возможно использование обоих ответвлений одновременно.
** Возможно изготовление трансформатора с номинальной мощностью для ответвления х-а₁- 50 ВА в классе точности 0,5. Оговаривается при заказе.
*** Для поставок на экспорт.

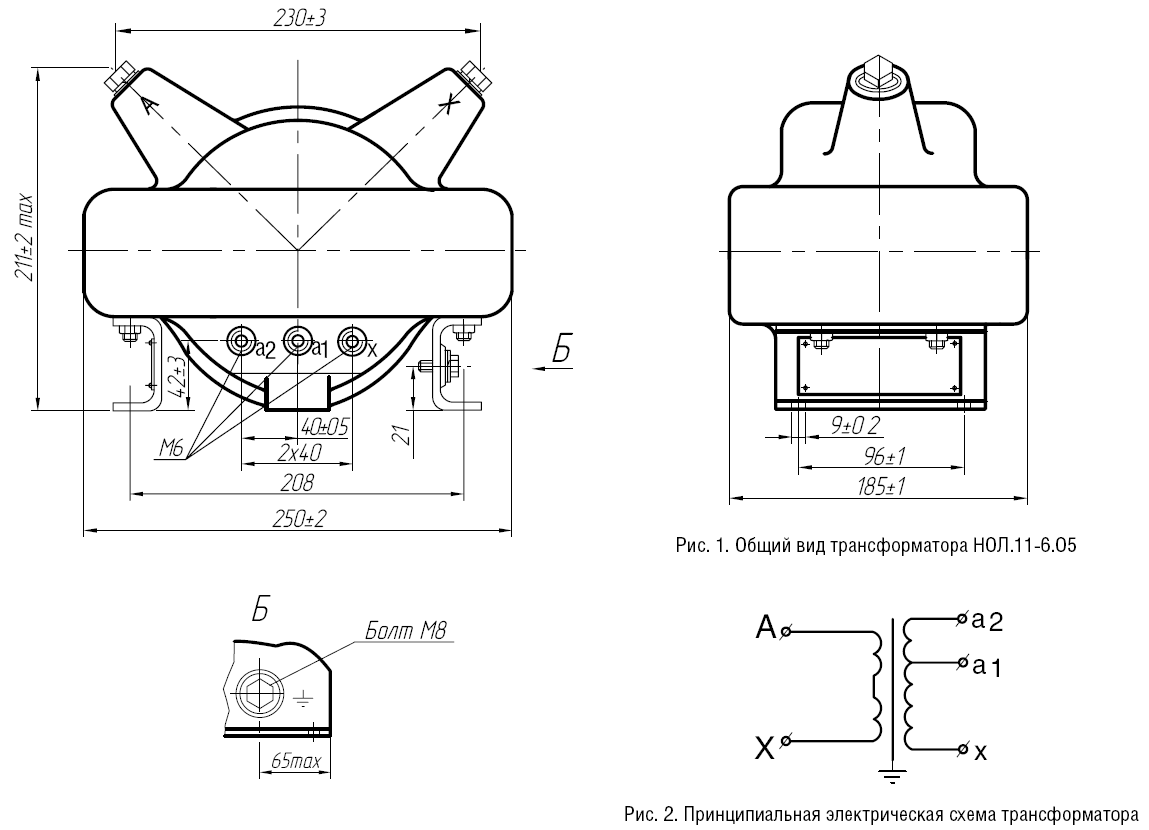

Общий вид трансформатора (чертеж)
