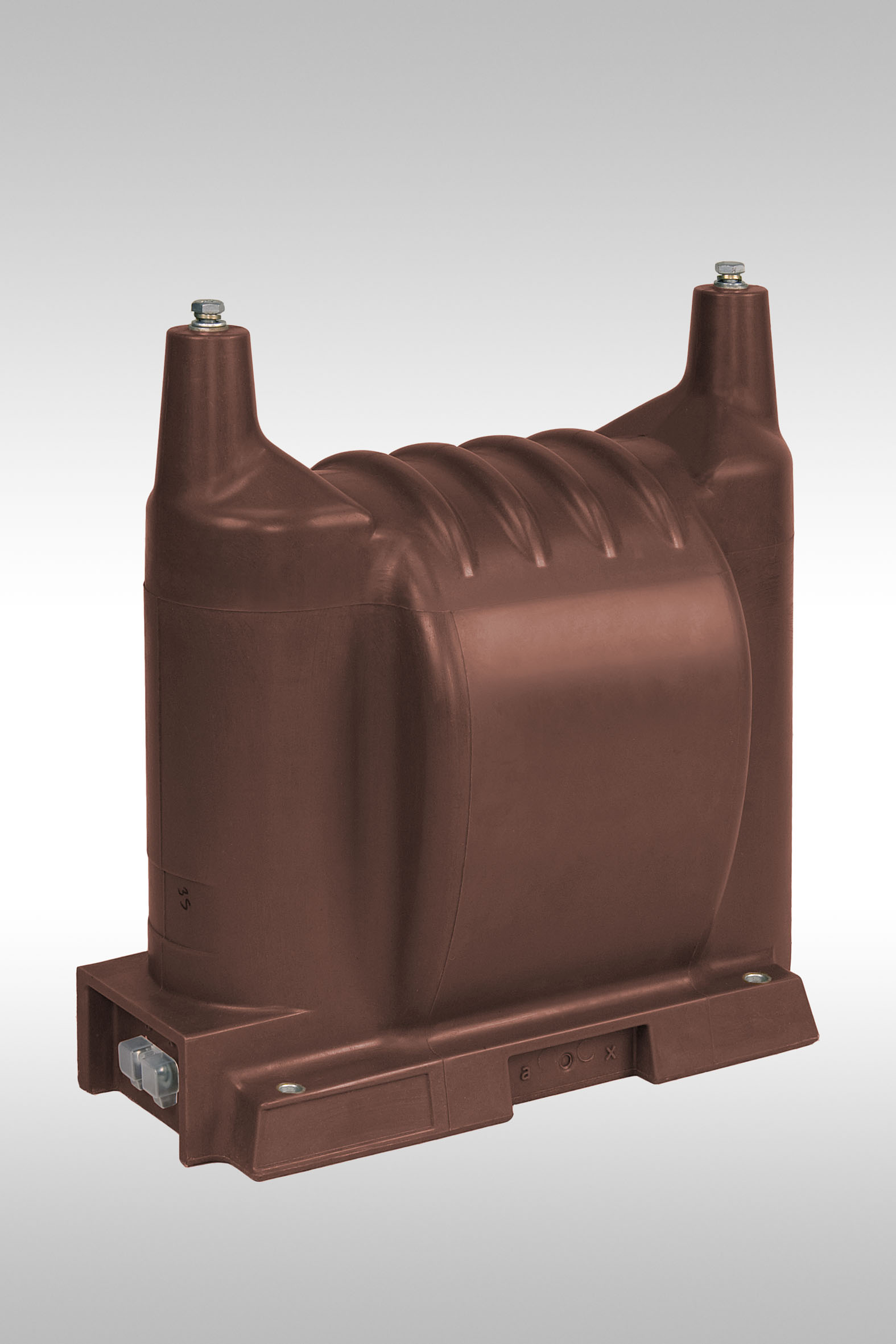

Незаземляемый трансформатор напряжения НОЛ-35

ТУ16 - 2008 ОГГ.671 243.052ТУ

Незаземляемый трансформатор напряжения НОЛ-35Назначение

Трансформаторы предназначены для установки в комплектные распределительные устройства или закрытые распределительные устройства. Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 или 60 Гц.

Климатическое исполнение «УХЛ»или «Т» категории размещения 2 по ГОСТ 15150.

Рабочее положение трансформаторов в пространстве - вертикальное.

Для удобства в эксплуатации предусмотрены различные варианты расположения выводов вторичных обмоток трансформаторов:

НОЛ-35-1; НОЛ-35-2; НОЛ-35-3.

Таблица 1. Технические характеристики

Наименование параметра

Значение

Класс напряжения, кВ

35

Наибольшее рабочее напряжение, кВ

42

Номинальное напряжение первичной обмотки, В

35000

Номинальное напряжение вторичной обмотки, В

100

Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А:

в классе точности 0,2
в классе точности 0,5
в классе точности 1,0
в классе точности 3,0

10, 50*
75, 150*
150, 300*
600

Предельная мощность вне класса точности, В·А

1000

Предельный допустимый длительный первичный ток, А

0,029

Расчетное напряжение короткого замыкания при нагрузке для класса точности 0,5; %

0,19

Схема и группа соединения обмоток

1/1-0

Номинальная частота, Гц

50

Масса, кг, макс

74

Примечание
* Нагрузки 50, 150, 300 В·А оговариваются при заказе.


Примечание

Допускается длительная эксплуатация трансформаторов, как силовых, то есть вне гарантированного класса точности, при нагрузке, не превышающей предельную мощность.

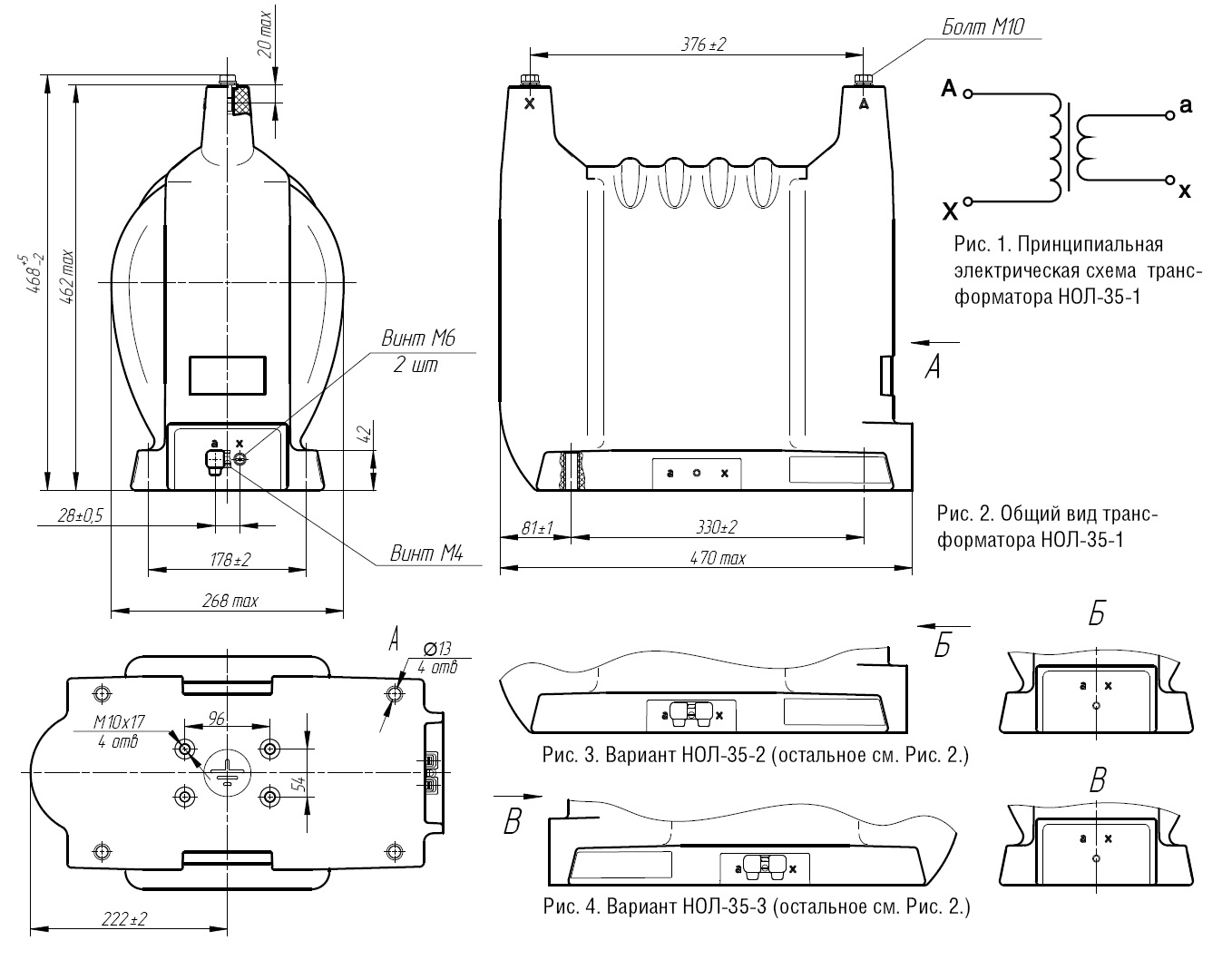

Общий вид трансформатора (чертеж)
