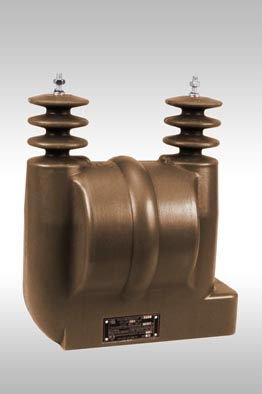

Незаземляемые трансформаторы напряжения НОЛ

ТУ16 - 2007 ОГГ.671 241.056ТУ

Незаземляемые трансформаторы напряжения НОЛ Назначение
Трансформаторы предназначены для установки в открытые распределительные устройства и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 и предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха от минус 60°С до плюс 50°С для исполнения
"УХЛ1" и от минус 10°С до плюс 55°С для исполнения "Т1";
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;- рабочее положение - вертикальное.
Длина пути утечки - III по ГОСТ 9920.

Патентная защита
1. Патент № 2087967, 2110862 и 2193252 на изобретение.
2. Патент № 42733 на промышленный образец.

Технические данные. Таблица 1

Наименование параметров

Норма типов
НОЛ-3

НОЛ-6

НОЛ-10
Класс напряжения, кВ 3 6 10
Наибольшее рабочее напряжение, кВ 3,6 7,2 12
Номинальное напряжение первичной обмотки, В 3000
3300
6000,6300
6600,6900
10000
11000
Номинальное напряжение вторичной обмотки, В 100 или 110*
Номинальная частота, Гц 50 или 60
Номинальная мощность, В•А,
в классе точности**:
0,2***
0,5
1,0
3,0



15
30
50
75



30
50
75
200


50
75
150
300
Предельная мощность вне класса точности, В•А 150 400

630

Схема и группа соединения обмоток 1/1-0

Испытательное напряжение, кВ
одноминутное
промышленной частоты
грозового импульса полного
грозового импульса срезанного



24
40
50


32
60
70


42
75
90
Масса, кг

35

37

39

Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.
*) Номинальное напряжение вторичной обмотки 110 В только для трансформаторов с номинальным напряжением первичной обмотки 6600 и 11000 В.
**) Высший класс точности указывается в заказе.
***) Высший класс точности 0,2 только для трансформаторов с номинальным напряжением вторичной обмотки 100 В.

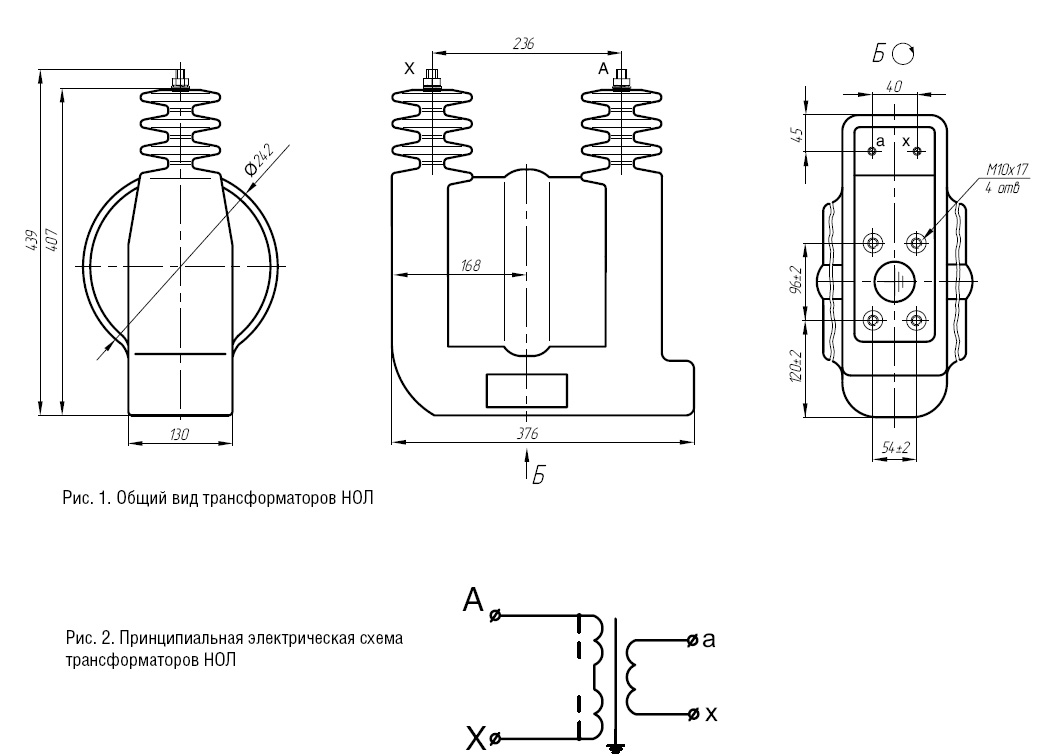

Общий вид трансформатора (чертеж)
