НОЛП-6, НОЛП-10 Незаземляемые трансформаторы напряжения

Продукция > Трансформаторы напряжения

Незаземляемые трансформаторы напряжения НОЛП-6, НОЛП-10

ТУ16 - 2003 ОГГ.671 243.051 ТУ

Руководство по эксплуатации

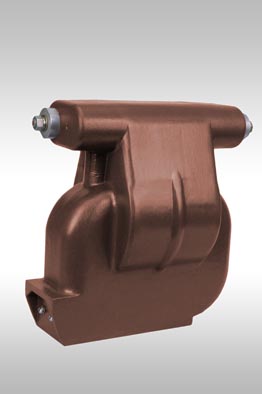

Незаземляемые трансформаторы напряжения НОЛП-6, НОЛП-10Назначение
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150.
Рабочее положение - любое.

Патентная защита
1. Патент на изобретение № 2208860.
2. Патент на промышленный образец № 53160..

Таблица 1. Технические данные

Наименование параметров



Норма

электромагнитная часть (трансформатор)

встроенное предохрани-тельное защитное устройство

Класс напряжения, кВ 6 10 10
Наибольшее рабочее напряжение, кВ

7,2

12 12
Номинальное напряжение первичной обмотки, В

6000
6300
6600
6900

10000
11000
-
Номинальное напряжение вторичной обмотки, В

100 или 110*

-
Номинальная мощность вторичной обмотки, В·А:
В классе точности**:
0,2***
0,5
1
3




30
50
75
200



50
75
150
300

-

Предельная мощность вне класса точности, ВА

400

630 -
Номинальная частота, Гц

50 или 60

-

Схема и группа соединения обмоток

1/1-0 -
Испытательное напряжение, кВ
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного

32
60
70


42
75
90

-
Сопротивление резистора в составе предохранительного защитного устройства, Ом -

36/18

Номинальная мощность резистора, Вт

Масса, кг

- 0,25/0,125

33 max

Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с однаковым классом точности и номинальной мощностью, которые указываются в заказе.
*) Номинальное напряжение вторичной обмотки 110 В только для трансформаторов с номинальным напряжением первичной обмотки 6600 и 11000 В.
**) Высший класс точности указывается в заказе.
***) Высший класс точности 0,2 только для трансформаторов с номинальным напряжением вторичной обмотки 100 В.

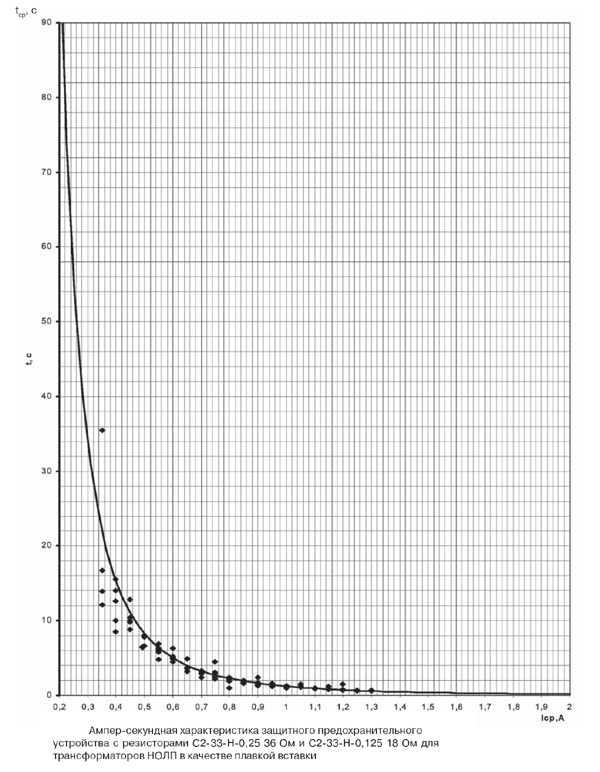

Ампер-секундная характеристика предохранительного защитного устройства.

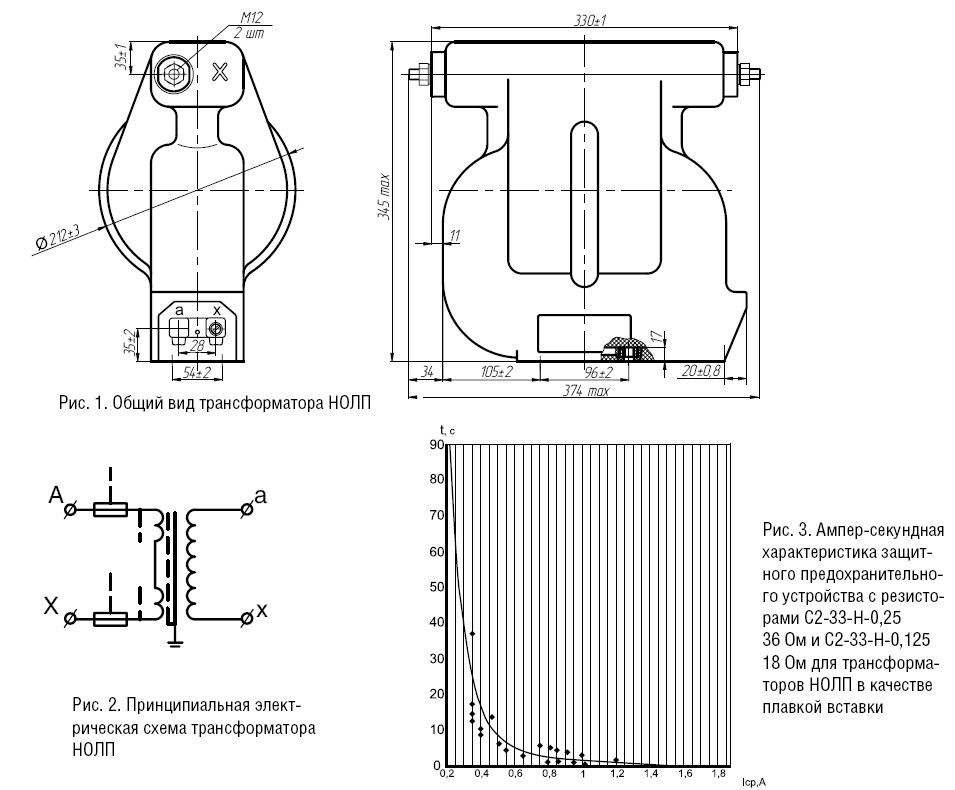

Общий вид трансформатора (чертеж)
Сделать заказ и запросить дополнительную информацию по НОЛП-6, НОЛП-10 Незаземляемые трансформаторы напряжения Вы можете здесь.
