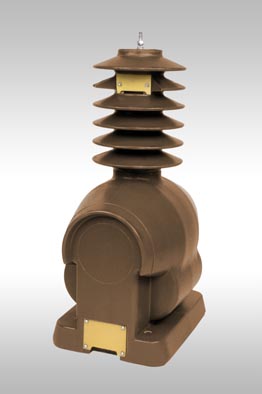

Трансформатор разделительный ОЛ-0,3/35

ОГГ.671 123.034ТУ

Трансформатор разделительный ОЛ-0,3/35Назначение
Трансформатор предназначен для гальванической развязки цепей питания и цепей потребления.
Трансформатор изготавливается в климатическом исполнении "УХЛ" категории размещения 1 по ГОСТ 15150 и предназначен для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию.
- положение в пространстве - вертикальное.


Патентная защита
1. Патент № 2190276 на изобретение.
2. Патент № 50676 на промышленный образец.


Таблица 1. Технические данные

Наименование параметра

Норма
Класс напряжения, кВ 27
Номинальное напряжение первичной обмотки, В:
x-a1
x-a2
x-a3


210
220
230

Номинальное напряжение вторичной обмотки, В 220
Номинальная мощность, В·А 300
Номинальная частота, Гц 50

80
170
200
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного
Масса, кг 85 max

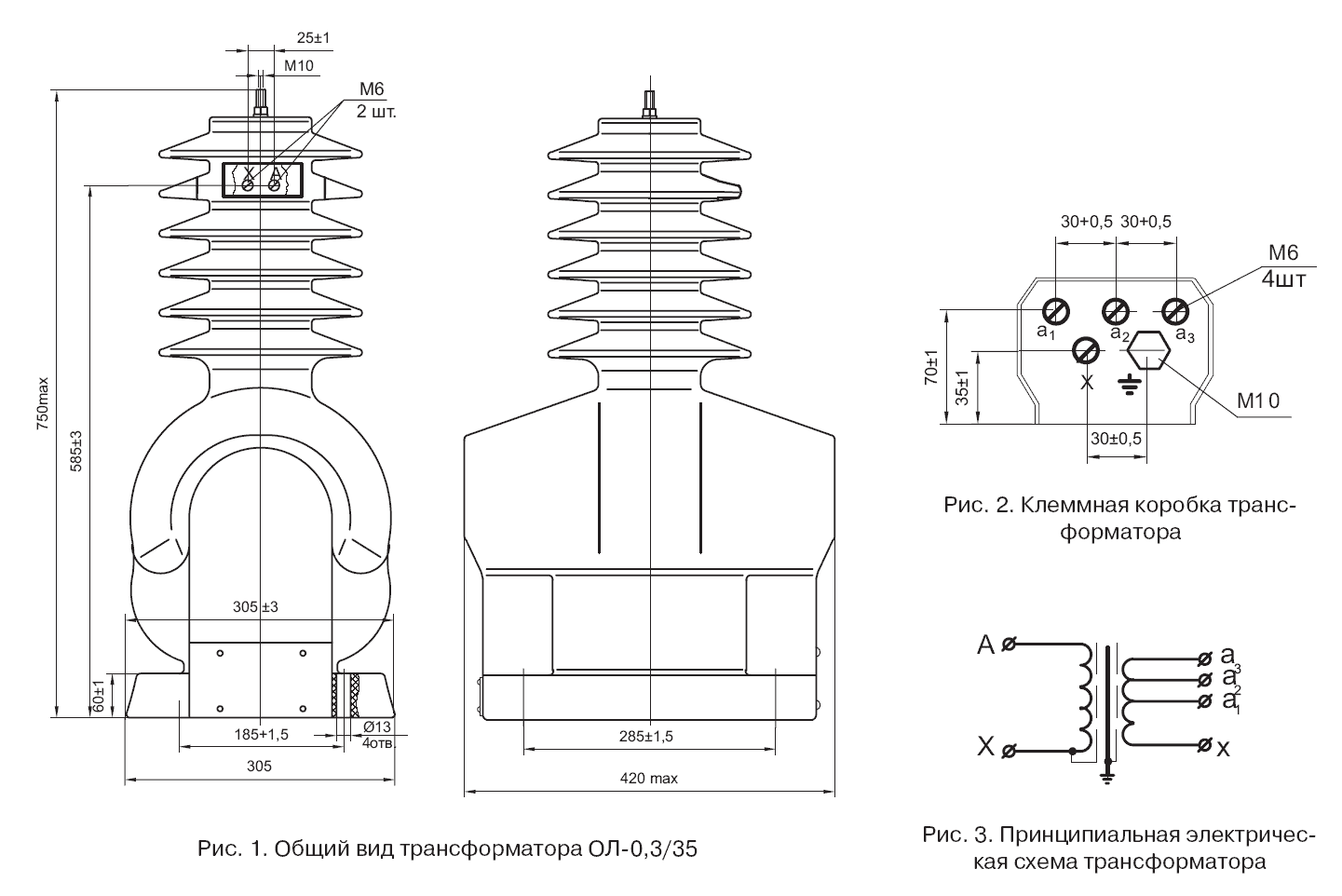

Общий вид трансформатора (чертеж)
