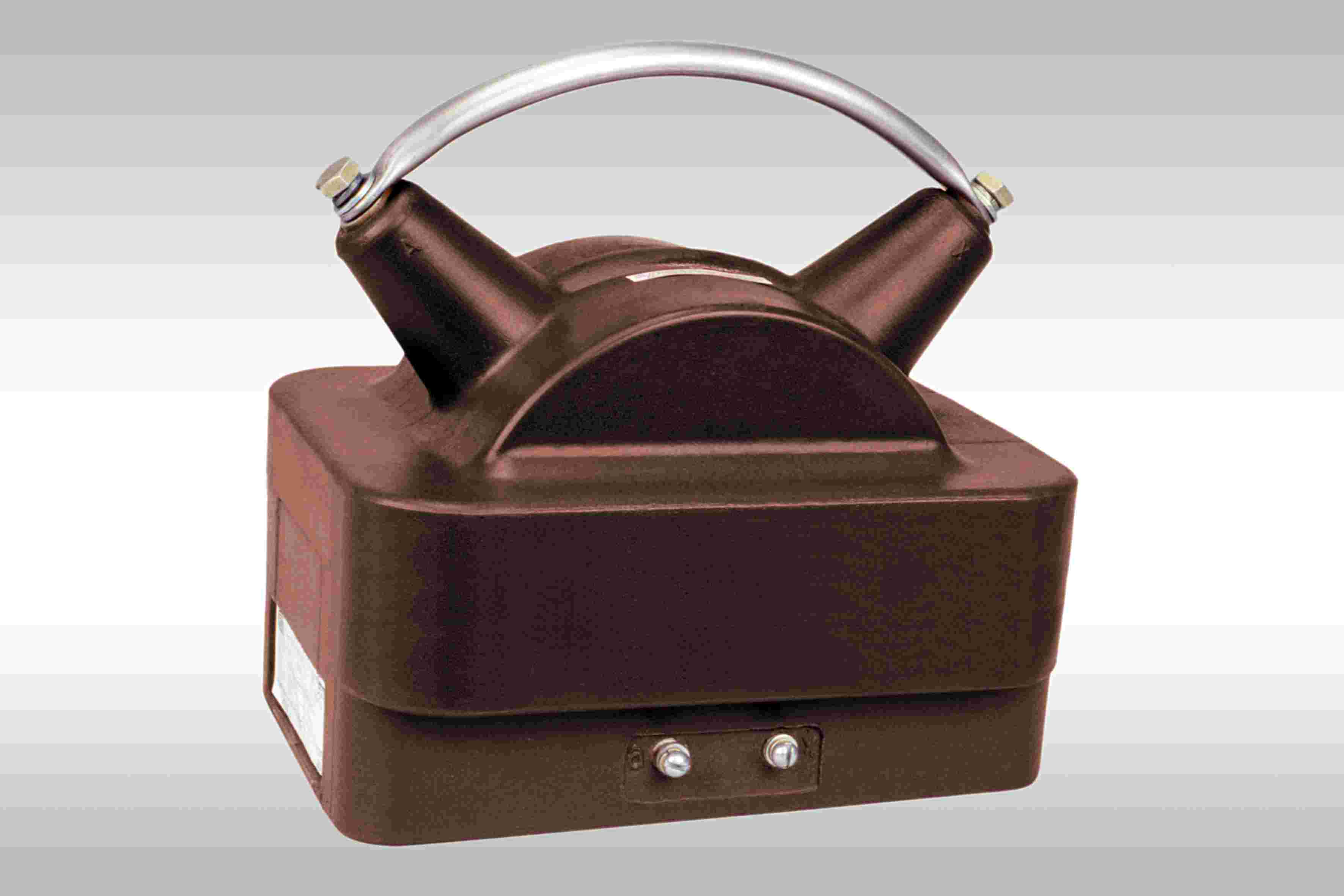

Трансформатор разделительный ОЛ-1/10 УЗ

ТУ16 - 2007 ОГГ.670 121.042ТУ

Руководство по эксплуатации

Трансформатор разделительный ОЛ-1/10 УЗНазначение
Трансформатор ОЛ-1/10 УЗ предназначен для комплектования измерителей тангенса угла диэлектрических потерь.
Трансформатор изготавливается в климатическом исполнение "У" категории размещения 3 по ГОСТ 15150-69 и предназначен для эксплуатации в условиях внутренней установки.
Окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы и изоляцию.
Рабочее положение - любое.
Допускается параллельная работа трансформаторов.

Таблица 1. Технические данные

Наименование параметра Норма
Класс напряжения, кВ 10
Наибольшее рабочее напряжение, кВ

12

Номинальное напряжение высоковольтной обмотки, В 10000
Номинальное напряжение низковольтной обмотки, В 100
Номинальная мощность, В•А 1000
50
Номинальная частота, Гц
Схема и группа соединения обмоток 1/1-0
Испытательное напряжение, кВ, одноминутное промышленной частоты 20
Масса, кг 20 max

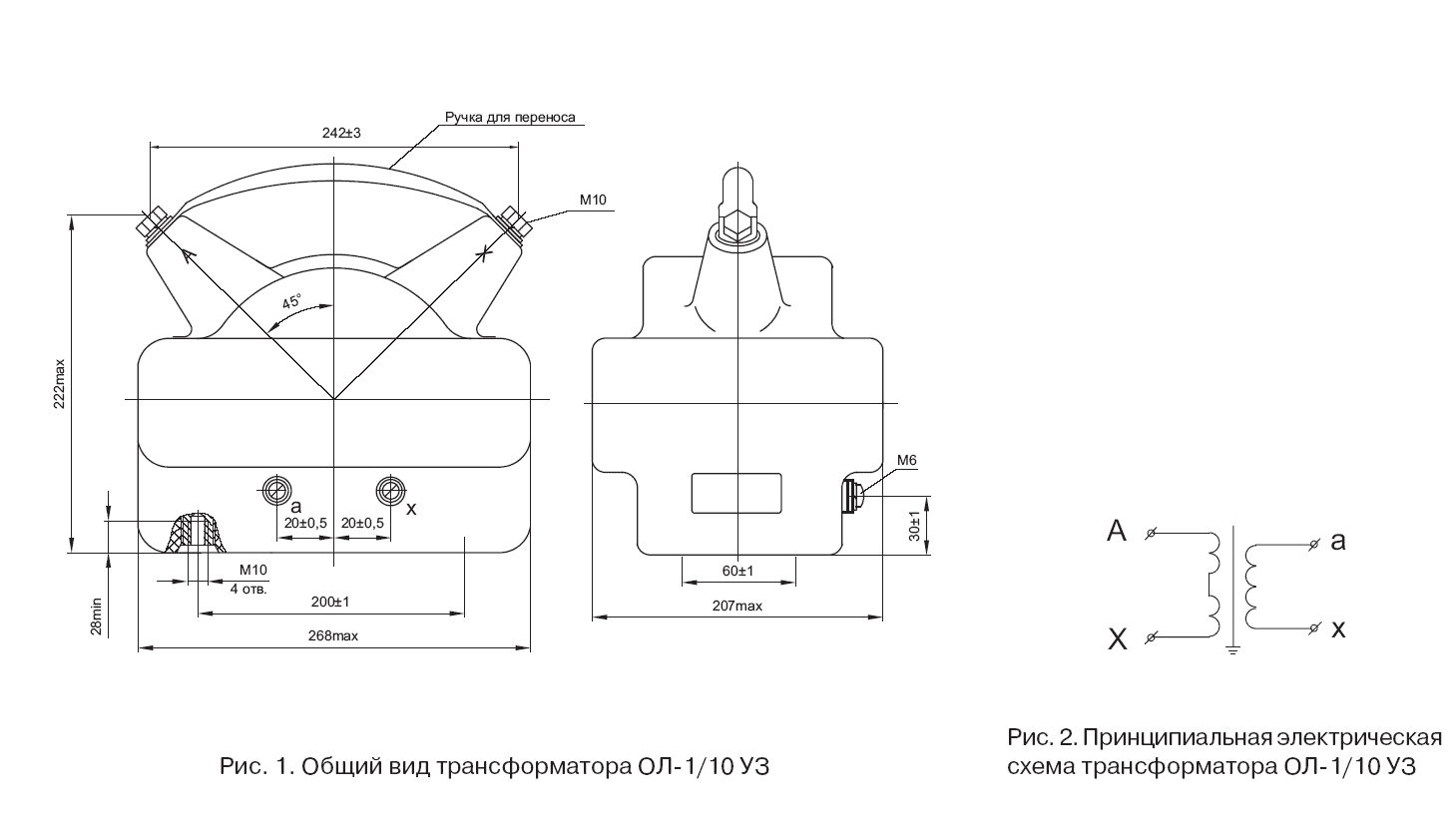

Общий вид трансформатора (чертеж)
