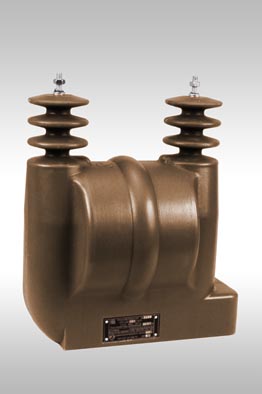

Силовые трансформаторы ОЛ

ТУ16 - 98 ОГГ.670 121.008ТУ

Назначение
Трансформаторы предназначены для обеспечения питания цепей автоблокировки от воздушных линий СЦБ и продольного электроснабжения железных дорог.

Трансформатор типа ОЛ  рекомендован для применения на участках железных дорог в качестве понижающего трансформатора («Инструкция по техническому обслуживанию и ремонту устройств электроснабжения сигнализации, блокировки и связи на федеральном железнодорожном транспорте»).

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 и предназначены для эксплуатации при наружной установке в условиях:
- рабочее значение температуры окружающего воздуха: от минус 60°С до плюс 50°С для климатического исполнения "УХЛ1" и от минус 10°С до плюс 55°С для климатического исполнения "Т1".
Длина пути утечки III по ГОСТ 9920-89.
Допускается параллельная работа трансформаторов с одинаковым номинальным напряжением первичной обмотки и одинаковым значением номинальной мощности.
Рабочее положение - вертикальное.

Патентная защита
1. Патент № 42733 на промышленный образец.
2. Патенты № 2087967, 2110862 и 2193252 на изобретение.

Таблица 1. Технические данные

Наименование параметра	Нормы для типов
	ОЛ-0,63/6	ОЛ-1,25/6	ОЛ-0,63/10	ОЛ-1,25/10
Класс напряжения, кВ	6		10
Наибольшее рабочее напряжение, кВ	7,2		12
Номинальное напряжение первичной обмотки, кВ	6,3		10,5
Номинальное напряжение вторичной обмотки на ответвлениях, В: x-a1 x-a2 x-a3 x-a4 x-a5	218 224 230 236 242
Номинальная частота, Гц	50 или 60
Номинальная мощность, В•А	630	1250	630	1250
Ток холостого хода, %,не более	70	35	70	35
Потери холостого хода, Вт, не более	50
Напряжение короткого замыкания, %	4,5
Потери короткого замыкания, Вт, не более	55
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного	25 60 70		35 75 90
Схема и группа соединения обмоток	1/1 - 0
Масса, кг	40		42

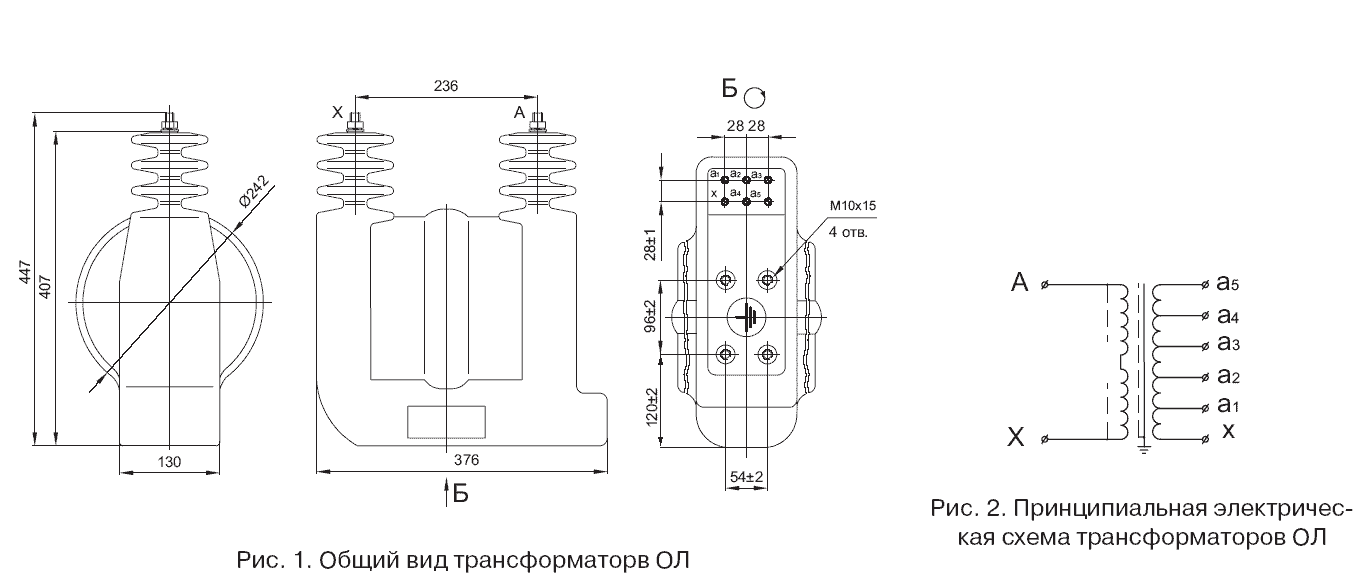

Общий вид трансформатора (чертеж)
Сделать заказ и запросить дополнительную информацию по ОЛ Силовые трансформаторы мощностью от 0,63 до 1,25 кВА Вы можете здесь.
