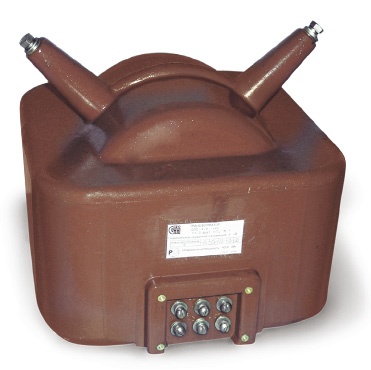

ОЛС Трансформаторы мощностью от 2,5 до 4 кВА
Трансформаторы ОЛС мощностью от 2,5 до 4 кВА класса напряжения 6 и 10 кВ
ОГГ.671.117.020 ТУ
Назначение
Трансформаторы предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР), а также других потребителей в электрических сетях 6-10 кВ частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в комплектных распределительных устройствах.
Рабочее значение температуры воздуха при эксплуатации – от минус 60°С до плюс 50°С для исполнения «УХЛ2» и от минус 10°С до плюс 50°С для исполнения «Т2».
Высота установки над уровнем моря – не более 1000м.
Рабочее положения – любое
Патентная защита
Патенты на изобретение №№ 2087967, 2087968, 2193252
Таблица 1. Технические данные
|
Наименование параметра |
Норма для типа |
|||
|
ОЛС-2,5/6 |
ОЛС-2,5/10 |
ОЛС-4/6 |
ОЛС-4/10 |
|
| Класс напряжения, кВ |
6 |
10 |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
7,2 |
12 |
|
Номинально напряжение первичной обмотки, В |
6300 |
10500 |
6300 |
10500 |
|
Номинальное напряжение вторичной обмотки на ответвлениях, В: |
|
|||
|
х-а1 |
218 |
|||
|
х-а2 |
224 |
|||
|
х-а3 |
230 |
|||
|
х-а4 |
236 |
|||
|
х-а5 |
242 |
|||
|
Номинальная частота, Гц |
50 или 60 |
|||
|
Номинальная мощность, кВА |
2,5 |
4 |
||
|
Схема и группа соединения обмоток |
1/1-0 |
|||
|
Испытательное напряжение, кВ: |
|
|||
|
одноминутное промышленной частоты |
25 |
35 |
25 |
35 |
|
грозового импульса полного |
60 |
75 |
60 |
75 |
|
грозового импульса срезанного |
70 |
90 |
70 |
90 |
|
Ток холостого хода, % |
35 |
|||
|
Потери холостого хода, Вт, не более |
60 |
70 |
||
|
Напряжение короткого замыкания, % |
5 |
5 |
5 |
5 |
|
Потери короткого замыкания, Вт |
110 |
110 |
125 |
125 |

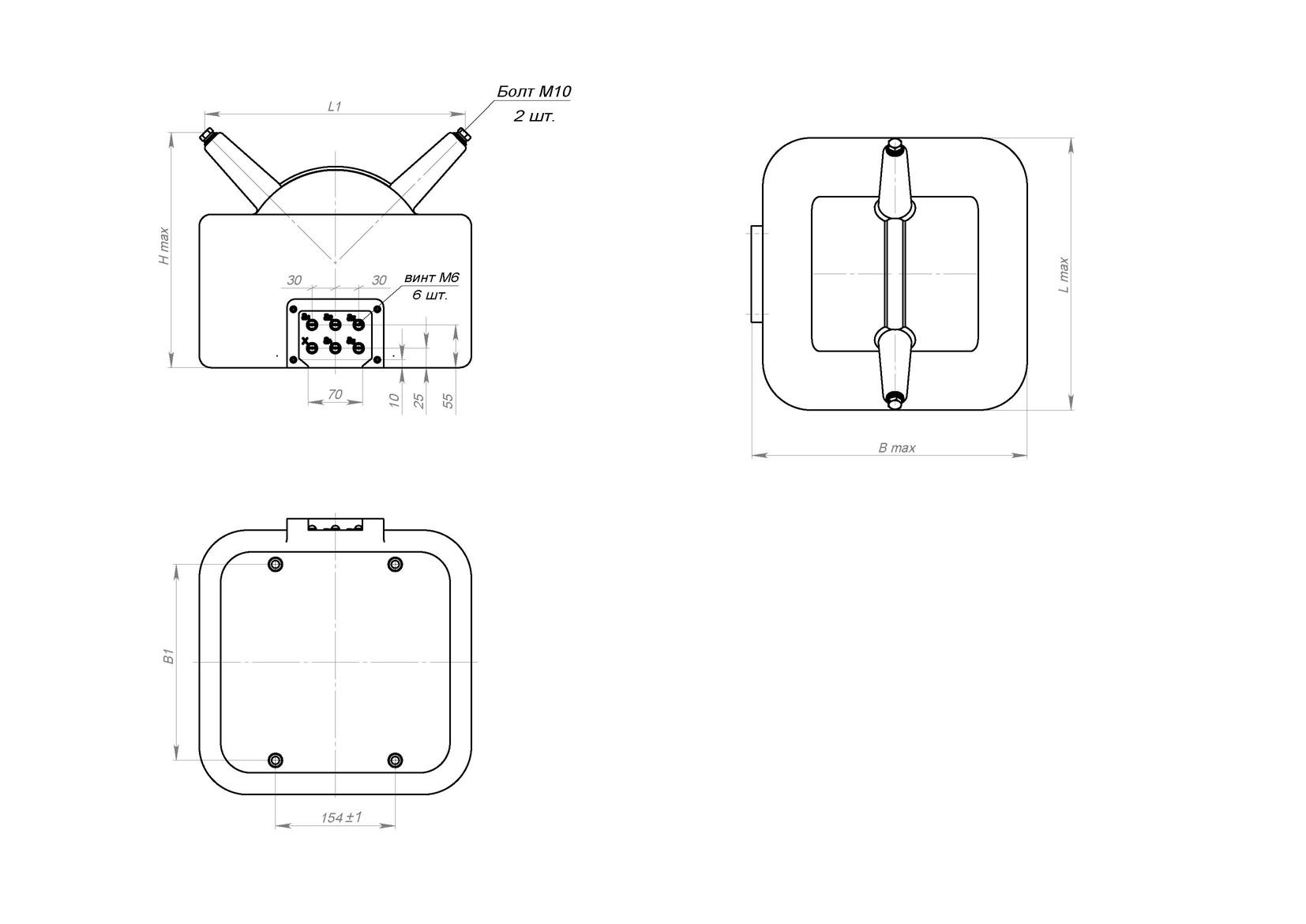

Общий вид
трансформатора (чертеж)
