Трансформаторы ОЛЗ-1,25/27,5

ТУ16 - 99 ОГГ.670 121.030ТУ

Руководство по эксплуатации

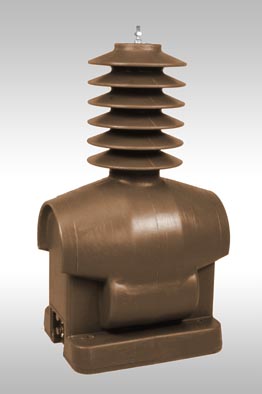

Трансформаторы ОЛЗ-1,25/27,5Назначение
Трансформатор предназначен для питания цепей автоблокировки от ВЛ продольного электроснабжения железных дорог. Трансформатор может быть применен для питания цепей маломощных потребителей других отраслей.
Трансформатор изготовлен в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150. Значения температуры воздуха при эксплуатации - от минус 60°С до плюс 40°С для исполнения "УХЛ1" и от минус
10°С до плюс 55°С для исполнения "Т1".
Трансформатор не имеет собственной защиты от резонансных явлений и коммутационных перенапряжений в сети.
Рабочее положение - вертикальное.

Патентная защита
1. Патенты на изобретение № 2087967, 2087968, 2087970, 2107350, 2110862 и 2193252.
2. Патент № 47969 на промышленный образец.

Таблица 1. Технические данные

Параметр

Значение

Класс напряжения, кВ 27
Наибольшее рабочее напряжение, кВ 30
Номинальное напряжение первичной обмотки, В 27500
Номинальное напряжение вторичной обмотки, В, на отпайках:
x-a1
x-a2
x-a3
x-a4
x-a5



218
224
230
236
242

Номинальная мощность, В·А 1250
Номинальная частота, Гц 50
Ток холостого хода,%, не более 35
Потери холостого хода, Вт, не более 50
Напряжение короткого замыкания, % 4,5±0,45
Схема и группа соединения обмоток 1/1-0
Вид изоляции литая
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного



70
170
200

Масса, кг 90 max

Общий вид трансформатора (чертеж)
