Трансформаторы однофазные типа ОМ, ОМП

Трансформаторы однофазные с естественным масляным охлаждением, предназначены для питания аппаратуры сигнализации и автоблокировок на железных дорогах, а так же для питания различных потребителей в сетях переменного тока частотой 50 Гц.

В трансформаторах предусмотрена возможность регулирования напряжения:

• мощностью от 0,63 до 2,5 кВА - 5 ступеней с диапазоном регулирования + 2х2,5% от номинального (регулировка по стороне НН);
• мощностью от 4,0 до 10,0 кВА - 4 ступени с диапазоном регулирования +5, -5, -10% от номинального (регулировка по стороне ВН).

Вид регулирования - ПБВ (переключение без возбуждения). Переключение трансформатора на другую ступень регулирования производиться в ручном режиме в отключенном состоянии.

Технические характеристики

Мощность, кВА	Сочетание напряжений, кВ		Схема и группа соед обмоток	Потери, кВ		напряжение к.з, %	Ток холостого хода, %
	ВН	НН		холостого хода	короткого замыкания
0,63	6,10	0,23	I/I-0	0,022	0,025	3,5	19,0
1,25	6,10	0,23	I/I-0	0,022	0,058	5,0	19,0
2,5	6,10	0,23	I/I-0	0,032	0,100	5,5	12,0
4,0	6,10	0,23	I/I-0	0,052	0,100	3,5	17,0
6,0	6,10	0,23	I/I-0	0,056	0,260	4,5	5,0
10,0	6,10	0,23	I/I-0	0,056	0,260	4,5	5,0



Габаритно - весовые характеристики

Мощность, кВА	Длина (L), мм	Ширина (В), мм	Высота (Н), мм	Масса полная, кг
0,63	455	325	620	49,0
1,25	455	325	620	49,5
2,5	325	325	620	50,1
4,0	525	615	675	85
6,0	525	615	675	116
10,0	525	615	675	116

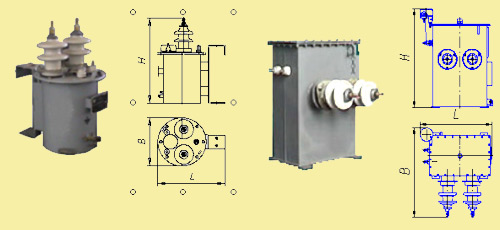

ОМ 0,63 ÷ 1,25/10 кВА

ОМП 4,0 ÷ 10,0/10 кВА

Сделать заказ и запросить дополнительную информацию по ОМ, ОМП Трансформаторы однофазные Вы можете здесь.
