Трансформаторы для электросетей ж/д типа ОМЖ

Трансформаторы однофазные с естественным масляным охлаждением, предназначены для питания аппаратуры сигнализации и автоблокировок от контактной сети 27 кВ на железных дорогах , а так же для питания различных потребителей в сетях переменного тока частотой 50 Гц.

В трансформаторах предусмотрена возможность регулирования напряжения:

• мощностью от 0,63 до 2,5 кВА - 5 ступеней с диапазоном регулирования + 2х2,5% от номинального (регулировка по стороне НН);
• мощностью от 4,0 до 10,0 кВА - 4 ступени с диапазоном регулирования +5, -5, -10% от номинального (регулировка по стороне ВН).

Вид регулирования - ПБВ (переключение без возбуждения). Переключение трансформатора на другую ступень регулирования производиться в ручном режиме в отключенном состоянии.

Технические характеристики

Мощность, кВА	Сочетание напряжений, кВ		Схема и группа соед обмоток	Потери, кВт		напряжение к.з, %	Ток холостого хода, %
	ВН	НН		холостого хода	короткого замыкания
2,5	27,5	0,23	I/I-0	0,040	0,085	5,5	20,0
4,0	27,5	0,23	I/I-0	0,050	0,180	5,5	15,0
6,0	27,5	0,23	I/I-0	0,060	0,220	5,5	10,0
10,0	27,5	0,23	I/I-0	0,060	0,245	5,5	4,0

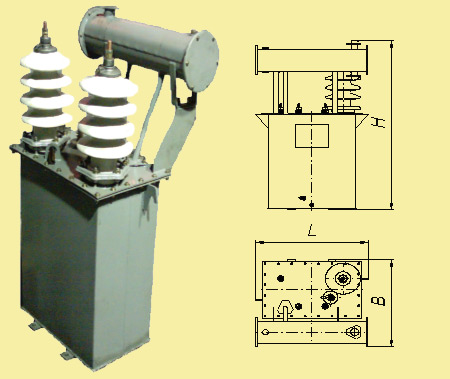

Габаритно - весовые характеристики

Мощность, кВА	Длина (L), мм	Ширина (В), мм	Высота (Н), мм	Масса полная, кг
2,5	725	650	1230	200
4,0	725	650	1230	210
6,0	725	650	1230	250
10,0	725	650	1230	260



ОМЖ-10/27 кВА

Сделать заказ и запросить дополнительную информацию по ОМЖ Трансформаторы для электросетей ж/д типа Вы можете здесь.
