Агрегаты преобразовательные серии ОПМД с микропроцессорным регулятором МЭФИС 03

Охрана окружающей среды (в том числе и защита атмосферного воздуха) от загрязнений - одна из актуальных проблем нашего времени. Электрофильтры являются наиболее эффективным средством защиты атмосферного воздуха от пыли и газов, выбрасываемых тепловыми электростанциями, цементными, химическими и металлургическими заводами, горно-обогатительными и целлюлозно-бумажными комбинатами. Кроме того, электрофильтры в ряде случаев являются технологическими аппаратами, предназначенными для осаждения весьма ценных летучих веществ, находящихся в отходящих газах во взвешенном состоянии.

Для питания электрофильтров постоянным током высокого напряжения и автоматического
регулирования режимов работы электрофильтра используются высоковольтные однофазные преобразовательные масляные диодные агрегаты серии ОПМД.

Агрегаты подключаются к двум фазам трехфазной сети и состоят из высоковольтного выпрямительного устройства, высоковольтного соединителя с системой блокировки для защиты от попадания под высокое напряжение обслуживающего персонала и микропроцессорного регулятора МЭФИС 03.

Наладка и ввод в эксплуатацию агрегатов преобразовательных типа ОПМД для питания электрофильтров с блоком управления МЭФИС-03 производится специализированной организацией ООО «АСУ Газоочистка» по отдельному договору.

По вопросам наладки и обслуживания оборудования следует обращаться в вышеуказанную организацию по адресу: 127550, г. Москва, ул. Прянишникова, д. 19А, стр. 4 тел./факс: (495) 508-80-77, моб. (916) 673-98-58

Гарантийные обязательства ОАО РЭТЗ «Энергия» на агрегаты преобразовательные типа ОПМД для питания электрофильтров с блоком управления МЭФИС-03 действительны только при условии наладки и ввода в эксплуатацию представителями ООО «АСУ Газоочистка».

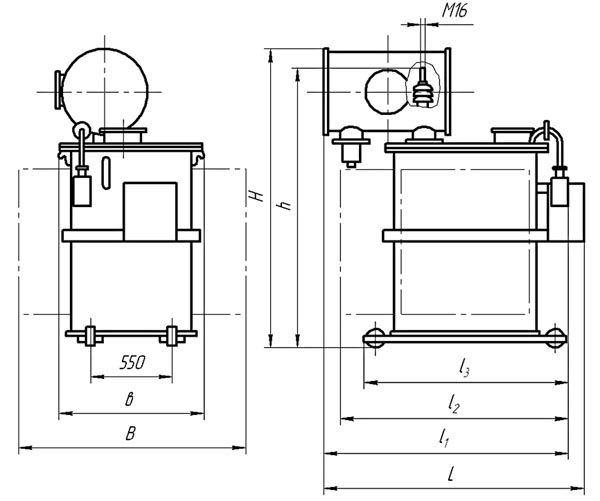

Габаритный чертеж


Параметры	Обозначение типов агрегатов
	100	250	400	600	1000	1600
Напряжение питающей сети, В
а/частота 50 Гц	380	380	380	380	380	380
	415	415	415	415	415	415
б/частота 60 Гц	380	380	380	380	380	380
	400	400	400	400	400	400
	415	415	415	415	415	415
	440	440	440	440	440	440
Номинальное выпрямленное напряжение при максимальном коэффициенте трансформации, среднее значение, кВ	50	50	50	50	50	50
Номинальное выпрямленное напряжение при минимальном коэффициенте трансформации, среднее значение, кВ	33	33	33	33	33	33
Номинальный выпрямленный ток, среднее значение, мА	100	250	400	600	1000	1600
КПД, процент, не менее	87	90	90	92	92	94



Тип изделия	Размеры, мм						Масса, кг
	B	b	H	h	L	L1	L2	L3	прибора регулир.	соеди- нителя	полная
ОПМД-100	-	966	1800	1550	1735	1675		1255	3,5	73	1150
ОПМД-250											1165
ОПМД-400							1430				1275
ОПМД-600	1260	996	1890	1640	1870	1805		1405			1600
ОПМД-600T	1353										1690
ОПМД-1000	1260						1580				1795
ОПМД-1000T	1353						1580				1885
ОПМД-1600	1500	1046	1930	1680	1950	1890		1515			2180
ОПМД-1600T							1646				2255

Сделать заказ и запросить дополнительную информацию по ОПМД Агрегаты преобразовательные Вы можете здесь.
