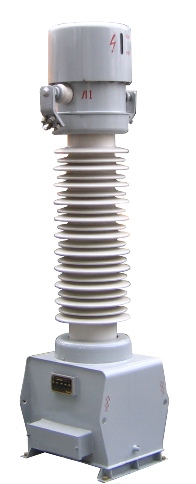

Трансформаторы тока типа ТБМО-110 УХЛ1

ТУ 3414-024-11703970-03

Трансформаторы являются масштабными преобразователями тока и предназначены для питания электрических измерительных приборов и релейной защиты в электрических сетях переменного тока частоты 50 Гц с глухо заземленной нейтралью. Трансформатор предназначен для работы на открытом воздухе в районах с умеренным и холодным климатом. Трансформатор имеет одноступенчатую конструкцию. Он состоит из активной части, помещенной в металлический корпус с трансформаторным маслом марки ГК. На верху корпуса расположена изоляционная покрышка с компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутреннеё изоляции от увлажнения. Компенсатор закрыт защищенным колпаком с прорезью для визуального контроля уровня масла.
Трансформатор имеет герметичную конструкцию, исключающую возможность соприкосновения поверхности масла с атмосферой.


Габаритный чертеж

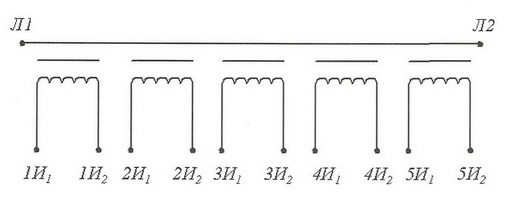

Схема присоединения

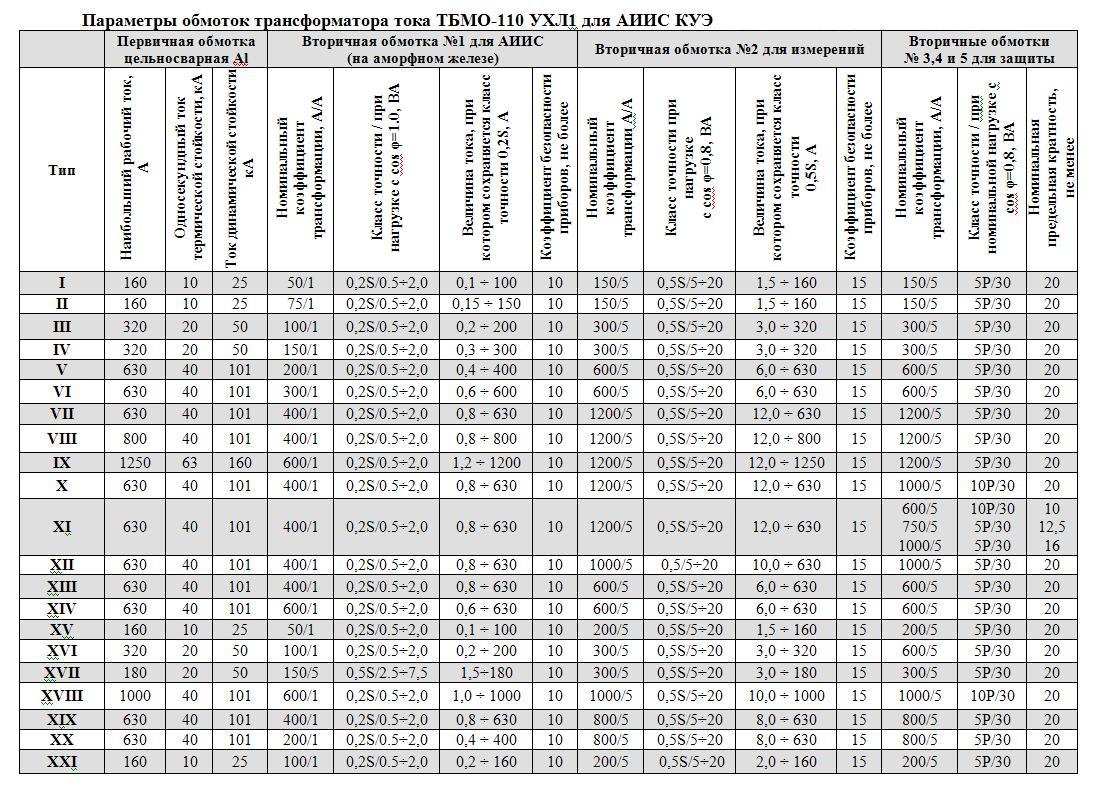

- Параметры обмоток трансформатора тока ТБМО-110 УХЛ. (посмотреть таблицу)



Параметр	Величина параметра
Ном. напряжение, кВ	110
Наибольшее рабочее напряжение, кВ	126
Допустимая величина механической нагрузки на вводы от тяжения проводов, Н, не менее	1000
Герметичность конструкции	Да
Масса трансформатора, кг	380
Масса масла, кг	95
Габариты трансформатора, высота /диаметр, м	2,1/0,6 x 0,6
Значение температуры воздуха при эксплуатации, °С	+40 ÷ -60
Максимальная скорость ветра при отсутствии гололеда, м/с	40
Максимальная скорость ветра при наличии гололеда, м/с	15
Толщина стенки гололеда, мм	20
Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛ1
Высота установки над уровнем моря, м	До 1000
Сейсмостойкость, балл по шкале МSК, не менее	7
Кратковременное (одноминутное испытательное напряжение промышленой частоты 50Гц в сухом состоянии и под дождем), кВ	200
Испытательное напряжение полного грозового импульса, кВ	450
Вид внутренней изоляции	Маслобарьерная
Тип внешней изоляции	Фарфор
Удельная длина пути утечки внешней изоляции по ГОСТ 9920, не менее, см/кВ	2,0 ÷ 2,5
Уровень частичных разрядов при 1,1 наибольшего рабочего напряжения, пКл	10
Гарантийный срок эксплуатации, месяцев	36
Срок службы, лет	30
Комплект поставки	Трансформатор Руководство по эксплуатации (2шт.)
Условия транспортирования по ГОСТ 23216	С
Условияхранения по ГОСТ 15150/срок хранения	8/1



По требованию заказчика допускается изготовление трансфоорматоров с нагрузкой до 5ВА.
