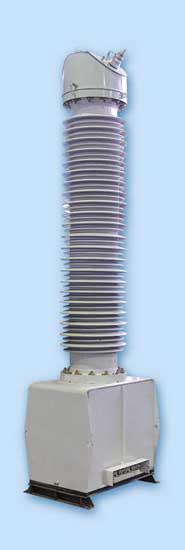

Трансформаторы тока типа ТБМО-220 УХЛ1

ТУ 3414-024-11703970-03

Трансформаторы тока типа ТБМО-220 УХЛ1 Трансформаторы являются масштабными преобразователями тока и предназначены для питания электрических измерительных приборов и релейной защиты в электрических сетях переменного тока частоты 50 Гц с глухо заземленной нейтралью. Трансформатор предназначен для работы на открытом воздухе в районах с умеренным и холодным климатом. Трансформатор имеет одноступенчатую конструкцию. Он состоит из активной части, помещенной в металлический корпус с трансформаторным маслом марки ГК. На верху корпуса расположена изоляционная покрышка с компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла.

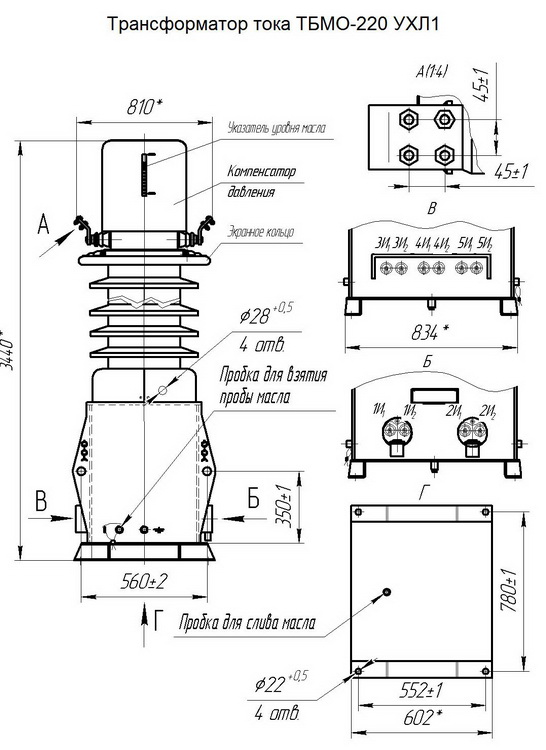

  • Габаритный чертеж

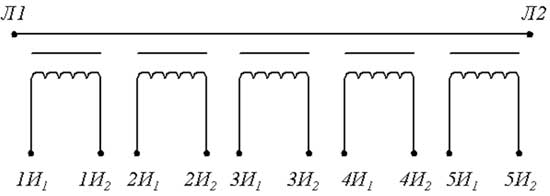

  • Схема присоединения

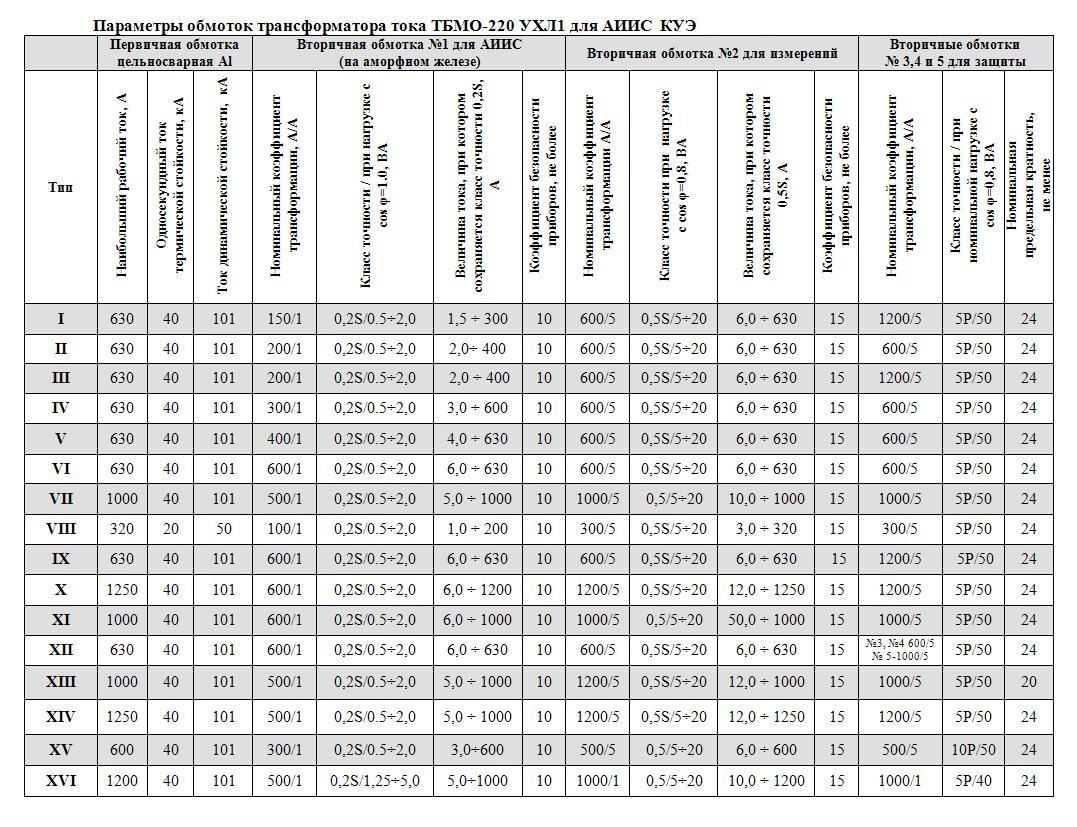

    - Параметры обмоток трансформатора тока ТБМО-220 УХЛ. (посмотреть таблицу)


    Параметр Величина параметра
    Заводской тип ТБМО-220 УХЛ1
    Вид внутренней изоляции Маслобарьерная
    Тип внешней изоляции Фарфор
    Ном. напряжение, кВ 220
    Наибольшее рабочее напряжение, кВ 252
    Номинальная частота, Гц 50
    Допустимая величина механической нагрузки на вводы от тяжения проводов, Н, не менее 1000
    Герметичность конструкции Да
    Масса трансформатора, кг 900
    Масса масла, кг 300
    Габариты трансформатора, высота /диаметр, м 3,4/0,8 x 0,8
    Значение температуры воздуха при эксплуатации, °С +40 ÷ -60
    Максимальная скорость ветра при отсутствии гололеда, м/с 40
    Максимальная скорость ветра при наличии гололеда, м/с 15
    Толщина стенки гололеда, мм 20
    Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ1
    Высота установки над уровнем моря, м До 1000
    Сейсмостойкость, балл по шкале МSК, не менее 7
    Кратковременное (одноминутное испытательное напряжение промышленой частоты 50Гц в сухом состоянии и под дождем), кВ 395
    Испытательное напряжение полного грозового импульса, кВ 900
    Удельная длина пути утечки внешней изоляции по ГОСТ 9920, не менее, см/кВ 2,25
    Уровень частичных разрядов при 1,1 наибольшего рабочего напряжения, пКл 10
    Гарантийный срок эксплуатации, лет 3
    Срок службы, лет 30
    Комплект поставки Трансформатор
    Руководство по эксплуатации (2шт.)
    Экранное кольцо
    Условия транспортирования по ГОСТ 23216 С
    Условияхранения по ГОСТ 15150/срок хранения 8/1


    По требованию заказчика допускается изготовление трансфоорматоров с нагрузкой до 5ВА.
