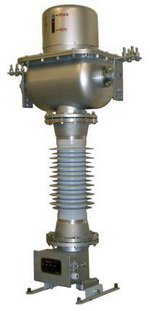

Трансформаторы тока типа ТБМО-35 УХЛ1

ТУ 3414-031-117039970-06

Трансформаторы тока типа ТБМО-35 УХЛ1

Трансформаторы являются масштабными преобразователями тока и предназначены для питания электрических измерительных приборов и релейной защиты в электрических сетях переменного тока частоты 50 или 60 Гц с изолированной нейтралью. Трансформатор предназначен для работы на открытом воздухе в районах с умеренным и холодным климатом.
Трансформатор имеет герметичную конструкцию, исключающую возможность соприкосновения поверхности масла с атмосферой.

    Трансформатор состоит из:
  • - активной части, размещенной в металлическом корпусе с зажимами первичной обмотки и компенсатором объема масла.
  • - высоковольтного изоляционного стеклопластикового цилиндра с нанесенной на него наружной полимерной изоляции.
  • - основания трансформатора с коробкой зажимов вторичных обмоток.

  • Первичная обмотка по отношению ко вторичным обмоткам может иметь один коэффициент трансформации, например, 300/5 или двойной коэффициент трансформации, например 1200/5 и 600/5.

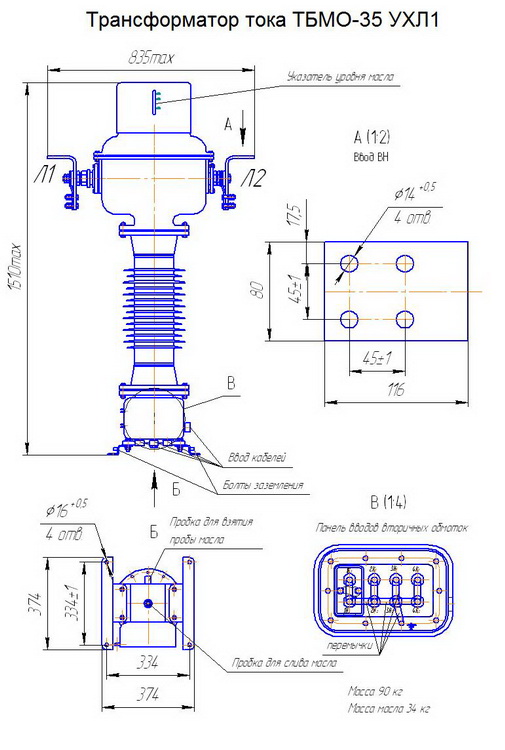

  • Габаритный чертеж

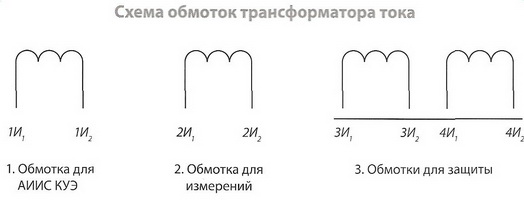

  • Схема обмоток трансформатора тока


    Параметр Величина параметра
    Ном. напряжение, кВ 35
    Наибольшее рабочее напряжение, кВ 40,5
    Допустимая величина механической нагрузки на вводы от тяжения проводов, Н, не менее 500
    Герметичность конструкции Да
    Масса трансформатора, кг 90
    Масса масла, кг 34
    Габариты трансформатора, высота / длинна по выводам, мм 1580/835 x 374
    Значение температуры воздуха при эксплуатации, °С +40 ÷ -60
    Максимальная скорость ветра при наличии гололеда, м/с 40
    Толщина стенки гололеда, мм 20
    Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ1
    Высота установки над уровнем моря, м, не более 1000
    Сейсмостойкость, балл по шкале МSК, не менее 6
    Испытательное напряжение полного грозового импульса, кВ 190
    Вид внутренней изоляции Маслобарьерная
    Тип внешней изоляции Полимерная
    Удельная длина пути утечки внешней изоляции по ГОСТ 9920, не менее, см/кВ 2,5
    Уровень частичных разрядов при 1,1 наибольшего рабочего напряжения, пКл 10
    Гарантийный срок эксплуатации, месяцев 36
    Срок службы, лет 30
    Комплект поставки Трансформатор
    Руководство по эксплуатации
    Условия транспортирования по ГОСТ 23216 С
    Условияхранения по ГОСТ 15150/срок хранения 8/1



    Номинальный коэффициент трансформации А/А



    		 Ток термической (односекундный) и электро динамической стойкости кА Номинальнаянагрузка защитных обмоток в классах точностиВА
    cos2=0,8    		 Предельная кратность обмоток для защиты не менее
    Iт Iд 5Р 10Р 5Р 10Р
    15/1*;5
    30/1*;5
    50/1*;5
    75/1*;5
         		 2,5
    4
    6
    9
         		 6,5
    10
    15
    23


    20

    20

    17

    19
    100/1*;5
    200/1*;5
    300/1*;5
    400/1*;5
    600-1200/1*;5
         		 12
    24
    36
    50
    50**     		30
    60
    90
    125
    125     		30 30 18 20
    750-1500/1*;5 50** 125
    500-1000/1*;5 50** 125
    2000/1*;5 50** 125


    * - По требованию заказчика допускается изготовление обмоток для ФИИС КУЭ с номинальным вторичным током 5 А.
    ** - Трехсекундная термическая стойкость.

    Номинальный первичный токА Номинальная нагрузка вторичных обмоток для измерения и учета в классах точности ВА

    Измерительная №1 для АИИС КУЭ
    (АИИС КУЭ)

    Измеритель-ная №2

    cos2=1,0

    cos2=0,8 (активно-индуктивно)

    0,1

    0,2S

    0,5S

    0,1

    0,2S

    0,5S

    0,2

    0,5
    15
    30
    50
    75


    2,0*

    2,0*

    2,0*

    0,5 - 5

    10; 20

    20; 30

    20

    20
    100
    200
    300
    400
    600-1200
    750-1500
    500-1000
    2000

    * - По требованию заказчика допускается изготовление трансфоорматоров с нагрузкой до 5ВА.
