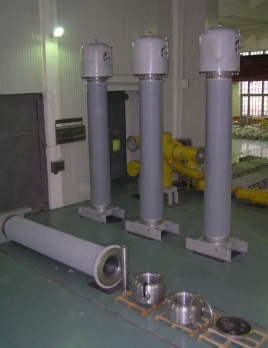

Трансформаторы тока элегазовые ТГФ-500

Трансформаторы тока элегазовые ТГФ-500Трансформатор тока типа ТГФ-500 предназначен для межсистемных линий электропередачи ЕЭС России и сдан комиссии ФСК ЕЭС России в декабре 2007 года.

Технические решения, реализованные в трансформаторе тока ТГФ-500, направлены на обеспечение:

  • максимальных метрологических параметров;
  • надежности эксплуатации в климатических условиях России;
  • безопасность эксплуатации;
  • минимизация обслуживания;
  • сейсмостойкости (при необходимости);
  • прочности конструкции при транспортировке.

Элегазовый трансформатор тока ТГФ-500 отвечает требованиям следующих нормативных документов:

  • ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»
  • ГОСТ 15150-69 «Исполнения для различных климатических районов в части воздействия факторов внешней среды»
  • ГОСТ 9.014-78 «Единая система защиты от коррозии и старения»
  • ПБ03-576-03 «Правила устройств и безопасной эксплуатации сосудов, работающих под давлением»
  • ТУ-3414-022-04682485-2207

Первичный ток трансформатора тока ТГФ-500 протекает по трубчатымпроводникам и обечайке, образующими корпус и обладающими большей жесткостью. Такая конструкция обеспечивает термическую и электродинамическую стойкость изделия при любых требованиях Заказчика. Данное решение защищено патентом РФ №2133737.

Трансформатор тока ТГФ-500 имеет два исполнения по минимальной температуре эксплуатации:

ТГФ-500-У1 при минимальном избыточном давлении элегаза в аппарате 0,22 МПа и обычном крепеже для минимальной температуры – минус 50 °С.

ТГФ-500-ХЛ1 при минимальном избыточном давлении смеси элегаз-азот в аппарате 0,3 МПа и холодостойком крепеже для минимальной температуры – минус 60 °С.
