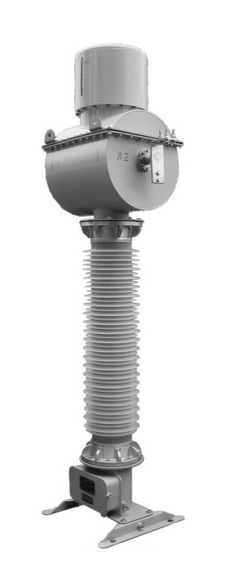

Трансформаторы тока ТГМ-110 УХЛ1

Трансформаторы тока типа ТГМ-110 УХЛ1 являются герметичными масштабными измерительными преобразователями и предназначены для питания электрических измерительных приборов и защитных устройств в электрических системах переменного тока частоты 50 или 60 Гц с заземленной нейтралью.

Основные сведения:
1. Класс напряжения 220 кВ, взрывобезопасные, герметичные пяти обмоточные.
2. Длина пути утечки внешней изоляции - 2,5 см/кВ
3.1. Обмотка измерительная "1" с классом точности 0,1- 0.2 S (для АИИС КУЭ)
3.2. Обмотка измерительная "2" с классом точности 0,2S - 0.5S;
3.3. Обмотки для релейной защиты 3,4,5 с классом точности (5Р, 10Р)
4. Коэффициент безопасности приборов < или = 10;

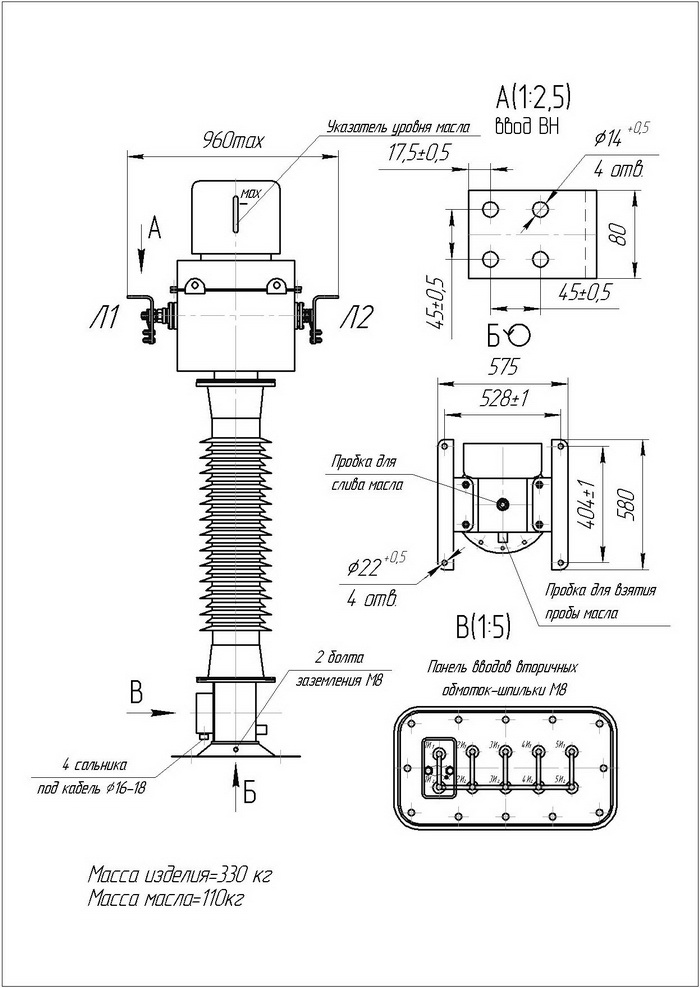

Габаритный чертеж

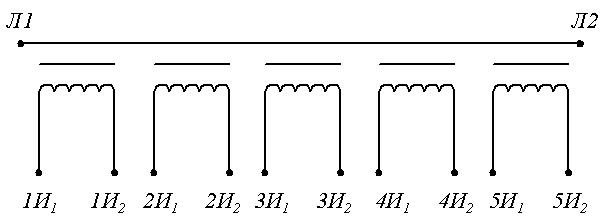

Схема присоединения



Тип трансформат	Номинальный коэффициент трансформации А/А	Номиналь-ные первичные Ампервитки AW	Ток термической и электродинамической стойкости кА		Номинальная нагрузка защитных обмоток в классах точности ВА cos2=0,8		Предельная кратность обмоток для защиты не менее
			Iт	Iд	5Р	10Р	5Р	10Р
ТГМ-110	75/1;5	900	9	23	20	20	17	19
	150/1;5		18	45
	100/1;5 200/1;5 300/1;5 400/1;5	1200	12	30	30	30	18	20
			24	60
			36	90
			50	125
	500-1000/1;5	1000	50*	125	20	20	17	19
	600-1200/1;5	1200	50*	125	30	30	18	20
	750-1500/1;5	1500	50*	125
	1000-2000/1;5	2000	50*	125	30	30	20	22

*) Трехсекундная термическая стойкость
**)По требованию заказчика допускается изготовление трансформаторов с другими тех-ническими характеристиками



Номинальный пер-вичный ток А	Номинальная нагрузка вторичных обмоток для измерения и учета в классах точности. ВА
	Измерительная I для АИИС КУЭ						Измерит. II
	cos2=1,0			cos2=0,8 (активно-индуктивный)
	0,1	0,2S	0,5S	0,1	0,2S	0,5S	0,2	0,5
75; 150	2,0	2,0	2,0	0,5 ÷ 5	10-20	20	20	20
100; 200; 300; 400
500-1000
600-1200
750-1500
1000-2000

Номинальный коэффициент безопасности приборов обмоток для измерения должен быть не более 10.

Высота над уровнем моря должна быть не более1000 м. По согласованию с заказ-чиком допускается выпускать трансформаторы для работы на высоте свыше 1000 м, но не более 3500 м.

Окружающая среда должна быть не взрывоопасная, не содержащая токопроводя-щей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы.

Трансформаторы должны быть рассчитаны на суммарную механическую нагруз-ку от ветра скоростью 40 м/с, гололеда с толщиной стенки льда 20 мм и от тяжения про-водов в соответствии с таблицей.



Тип трансформатора	Величина усилия в горизонтальном направлении, Н
ТГМ-110 УХЛ1	1000
