Трансформаторы тока ТГМ-220 УХЛ1

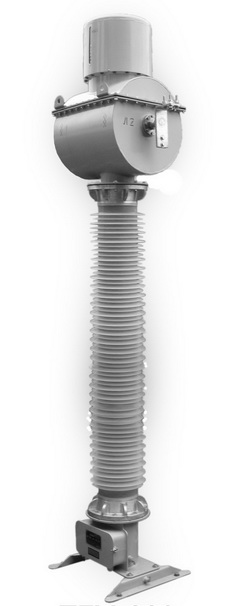

ТРАНСФОРМАТОР ТОКА ТГМ-220 УХЛ1 Трансформаторы тока типа ТГМ-220 УХЛ1 являются масштабными измерительными преобразователями и предназначены для питания электрических измерительных приборов и защитных устройств в электрических системах переменного тока частоты 50 или 60 Гц с заземленной нейтралью.

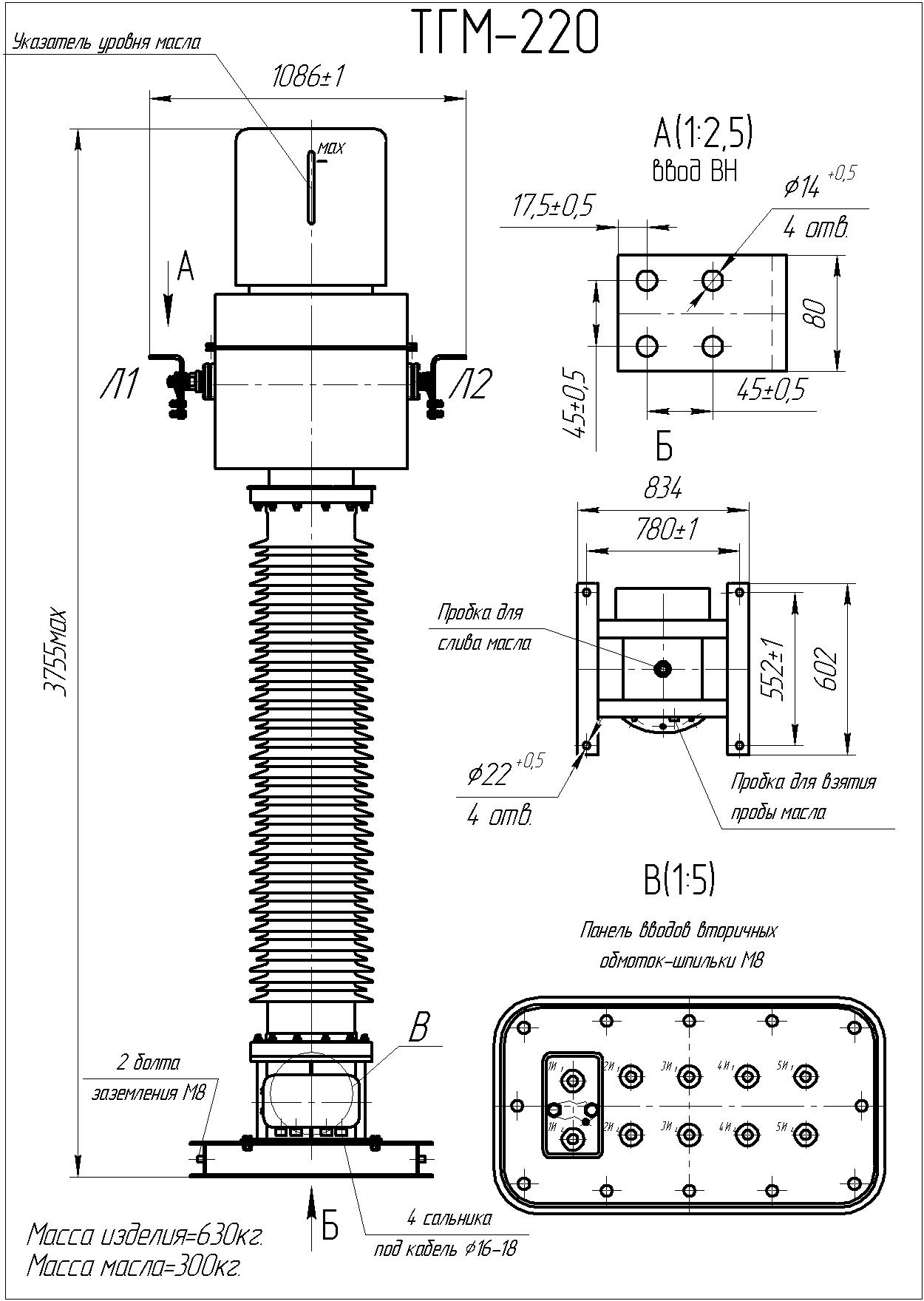

  • Габаритный чертеж

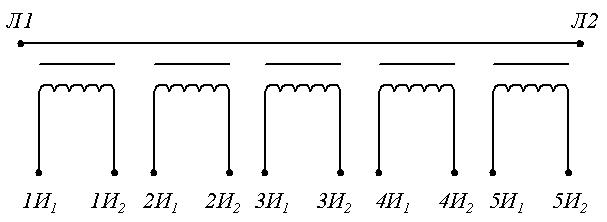

  • Схема присоединения


    Тип транс-формат Номинальный коэффициент трансформа-ции А/А Номиналь-ные первич-ные Ампервитки AW Ток термичес-кой и электро- динамической стойкости кА Номинальная нагрузка защитных обмоток в классах точности ВА cos2=0,8 Предельная кратность обмоток для защиты не менее
    10Р 10Р
    ТГМ-220 100/1;5
    200/1;5
    300/1;5
    400/1;5
    1200 12 30 30 30 18 20
    24 60
    36 90
    50 125
    500-1000/1;5 1000 50* 125 20 20 17 19
    600-1200/1;5 1200 50* 125 30 30 18 20
    750-1500/1;5 1500 50* 125
    1000-2000/1;5 2000 50* 125 30 30 20 22


    *) Трехсекундная термическая стойкость
    **)По требованию заказчика допускается изготовление трансформаторов с другими тех-ническими характеристиками



    Номинальный пер-вичный ток А Номинальная нагрузка вторичных обмоток для измерения и учета в классах точности. ВА
    Измерительная I для АИИС КУЭ Измерит. II
    cos2=1,0 cos2=0,8 (активно-индуктивный)
    0,1 0,2S 0,5S 0,1 0,2S 0,5S 0,2 0,5
    100; 200; 300; 400 2,0 2,0 2,0 0,5 - 5 10- 20 20 20 20
    500-1000
    600-1200
    750-1500
    1000-2000


    Номинальный коэффициент безопасности приборов обмоток для измерения должен быть не более 10.

    Высота над уровнем моря должна быть не более1000 м.

    Окружающая среда должна быть не взрывоопасная, не содержащая токопроводя-щей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы.

    Трансформаторы должны быть рассчитаны на суммарную механическую нагруз-ку от ветра скоростью 40 м/с, гололеда с толщиной стенки льда 20 мм и от тяжения про-водов в соответствии с таблицей:


    Тип трансформатора Величина усилия в горизонтальном направлении, Н
    ТГМ-220 УХЛ1 1000
