Трансформаторы тока ТГМ-35 УХЛ1

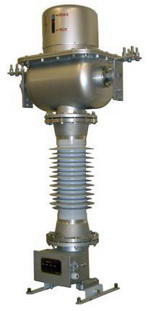

ТРАНСФОРМАТОР ТОКА ТГМ - 35 УХЛ1 Трансформаторы тока типа ТГМ-220 УХЛ1 являются масштабными измерительными преобразователями и предназначены для питания электрических измерительных приборов и защитных устройств в электрических системах переменного тока частоты 50 или 60 Гц с заземленной нейтралью.

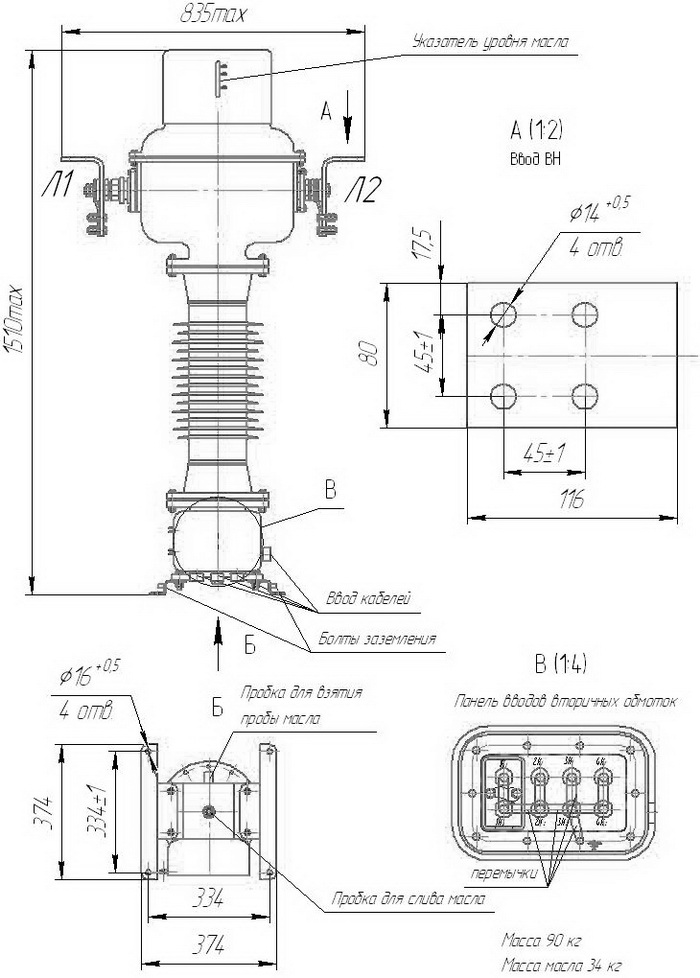

  • Габаритный чертеж

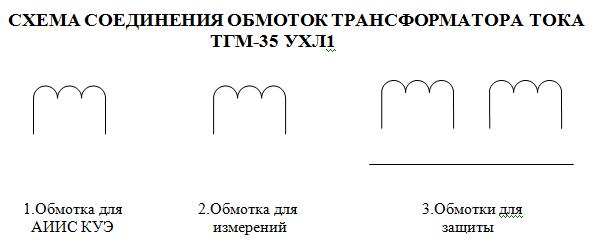

  • Схема присоединения


    Тип транс-формат Номинальный коэффициент трансформа-ции А/А Номиналь-ные первич-ные Ампервитки AW Ток термичес-кой и электро- динамической стойкости кА Номинальная нагрузка защитных обмоток в классах точности ВА cos2=0,8 Предельная кратность обмоток для защиты не менее
    Iт Iд 5Р 10Р 5Р 10Р
    ТГМ-35 15/1;5 *
    30/1;5 *
    50/1;5 *    		 750 2,5 6,5 20 20 17 19
    4 10
    6 15
    75/1;5 900 9 23
    150/1;5 18 45
    100/1;5
    200/1;5
    300/1;5
    400/1;5    		 1200 12 30 30 30 18 20
    24 60
    36 90
    50 125
    500-1000/1;5 1000 50* 125 20 20 17 19
    600-1200/1;5 1200 50* 125 30 30 18 20
    750-1500/1;5 1500 50* 125
    1000-2000/1;5 2000 50* 125 30 30 20 22


    *) Трехсекундная термическая стойкость
    **)По требованию заказчика допускается изготовление трансформаторов с другими тех-ническими характеристиками


    Номинальный пер-вичный ток А Номинальная нагрузка вторичных обмоток для измерения и учета в классах точности. ВА
    Измерительная I для АИИС КУЭ Измерит. II
    cos2=1,0 cos2=0,8 (активно-индуктивный)
    0,1 0,2S 0,5S 0,1 0,2S 0,5S 0,2 0,5
    15; 30; 50; 2,0 2,0 2,0 0,5 - 5 10- 20 20 20 20
    75; 150
    100; 200;
    300; 400
    500-1000
    600-1200
    750-1500
    1000-2000


    Номинальный коэффициент безопасности приборов обмоток для измерения дол-жен быть не более 10. 1

    Высота над уровнем моря должна быть не более1000 м. По согласованию с заказ-чиком допускается выпускать трансформаторы для работы на высоте свыше 1000 м, но не более 3500 м.

    Окружающая среда должна быть не взрывоопасная, не содержащая токопроводя-щей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы.

    Трансформаторы должны быть рассчитаны на суммарную механическую нагруз-ку от ветра скоростью 40 м/с, гололеда с толщиной стенки льда 20 мм и от тяжения про-водов в соответствии с таблицей:


    Тип трансформатора Величина усилия в горизонтальном направлении, Н
    ТГМ-35 УХЛ1 1000
