ТЛЛ-0,66 Трансформатор тока

Продукция > Трансформаторы тока

Трансформатор тока ТЛЛ-0,66

ТУ16 - 2007 ОГГ.671 231.058ТУ

Руководство по эксплуатации

Назначение

Трансформатор тока ТЛЛ-0,66Трансформаторы тока измерительные лабораторные ТЛЛ–0,66 предназначены для использования в цепях переменного тока с номинальным напряжением до0,66 кВ частотой 50 Гц при электрических измерениях и поверке средств измерений.

Трансформаторы изготавливаются в исполнении УХЛ категории размещения 4.2по ГОСТ 15150-69 и предназначены для работы в следующих условиях:

-высота над уровнем моря не более 1000 м;

-температура окружающего воздуха при эксплуатации от плюс 1 до плюс 35 °С,

-при хранении от плюс 50 до минус 60 °С;

-относительная влажность воздуха 80% при 25 °С без конденсации влаги.

-окружающаясреда -невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150);

-положение трансформатора в пространстве – на горизонтальной плоскости.

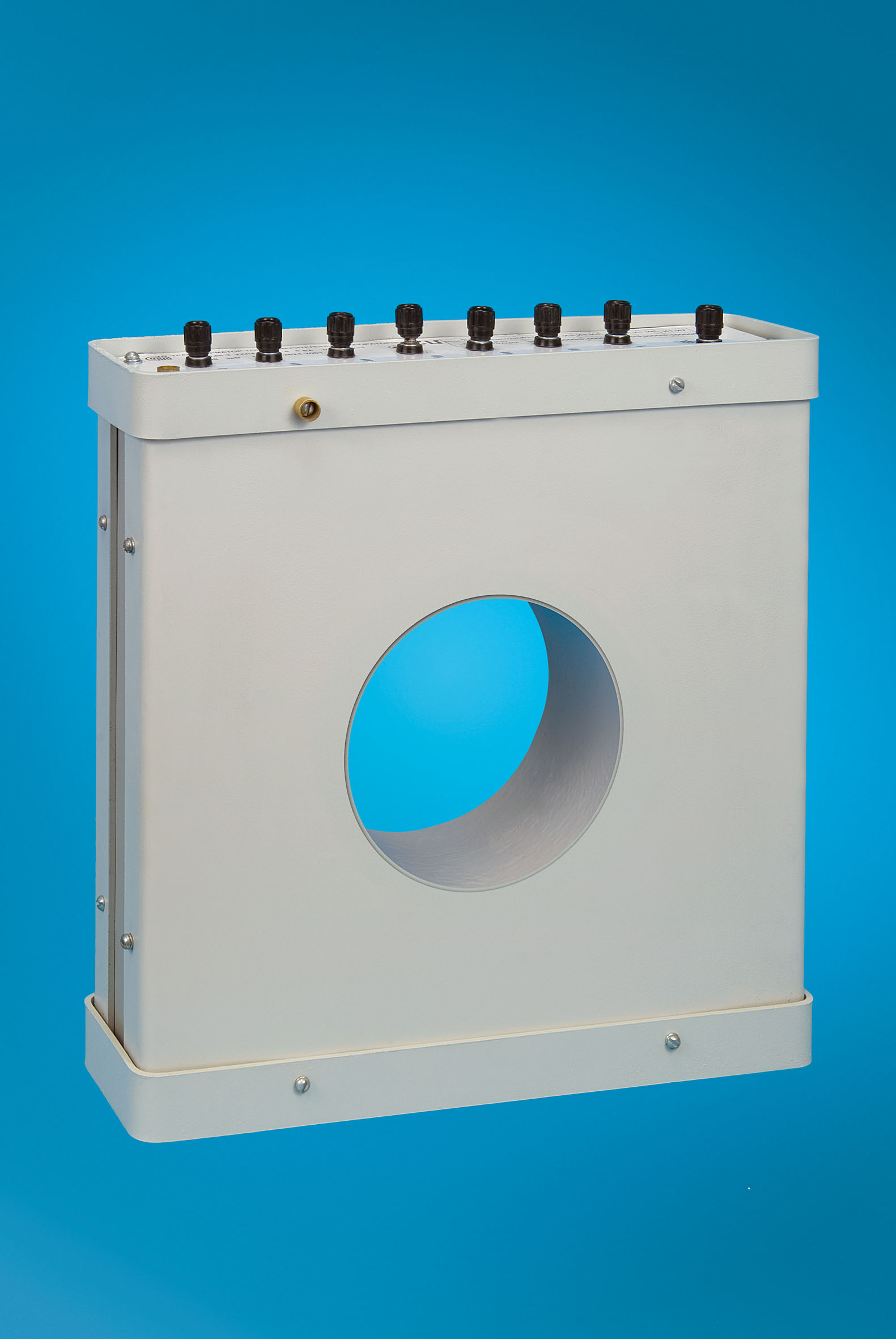

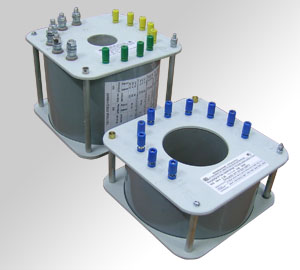

Трансформатор тока ТЛЛ-0,66

Трансформатор выполнен в виде опорной конструкции.

Корпус трансформатора выполнен из литой изоляции. Она является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий.

Конструкция трансформатора предусматривает возможность закрепления трансформатора болтами М10, вворачивающимися во втулки, расположенные на нижней опорной поверхности.

Таблица 1. Технические данные

Наименование параметра

Значение

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,8

Номинальная частота, Гц

50

Номинальныйвторичный ток, А

5

Номинальная вторичная нагрузка с коэффициентом мощности соs j = 1,В×А

5

Класс точности:

0,05 или 0,1

Продолжительность непрерывной работы, не более:



час (ТЛЛ-0,66-2)

8

мин (ТЛЛ-0,66-3)

20

Отношение продолжительности непрерывной работы к длительности нерабочего интервала

1





Таблица 2. Номинальный первичный ток

Трансформатор

Номинальный первичный ток, А

ТЛЛ-0,66-1

 1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50;
60; 75; 80; 100; 150; 200; 250; 300; 400; 500

ТЛЛ-0,66-2

600; 750;800; 1000; 1200;1500; 2000

ТЛЛ-0,66-3

3000; 4000; 5000;6000; 8000; 10000





Общий вид трансформатора (чертеж)

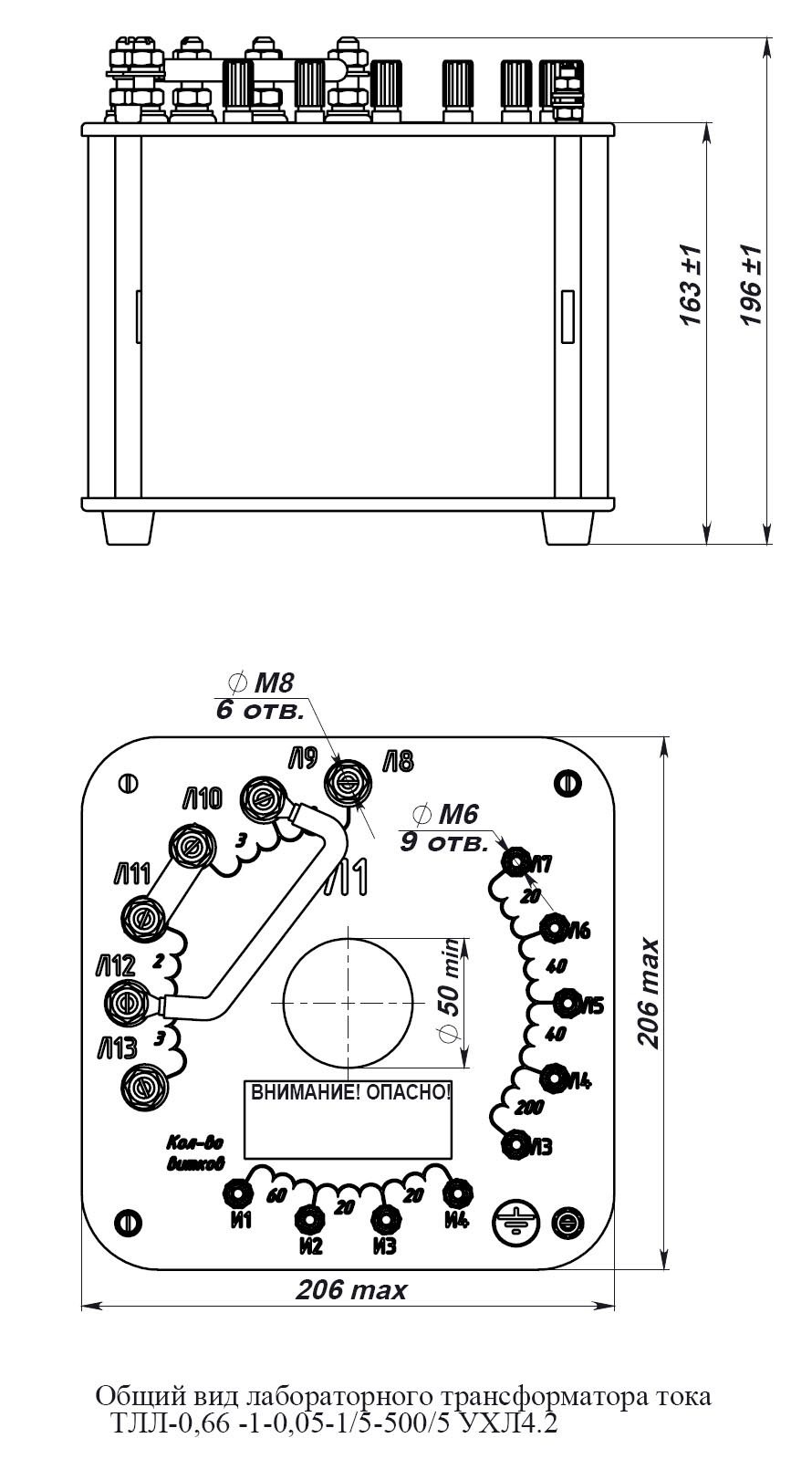

ТЛЛ-0,66-1

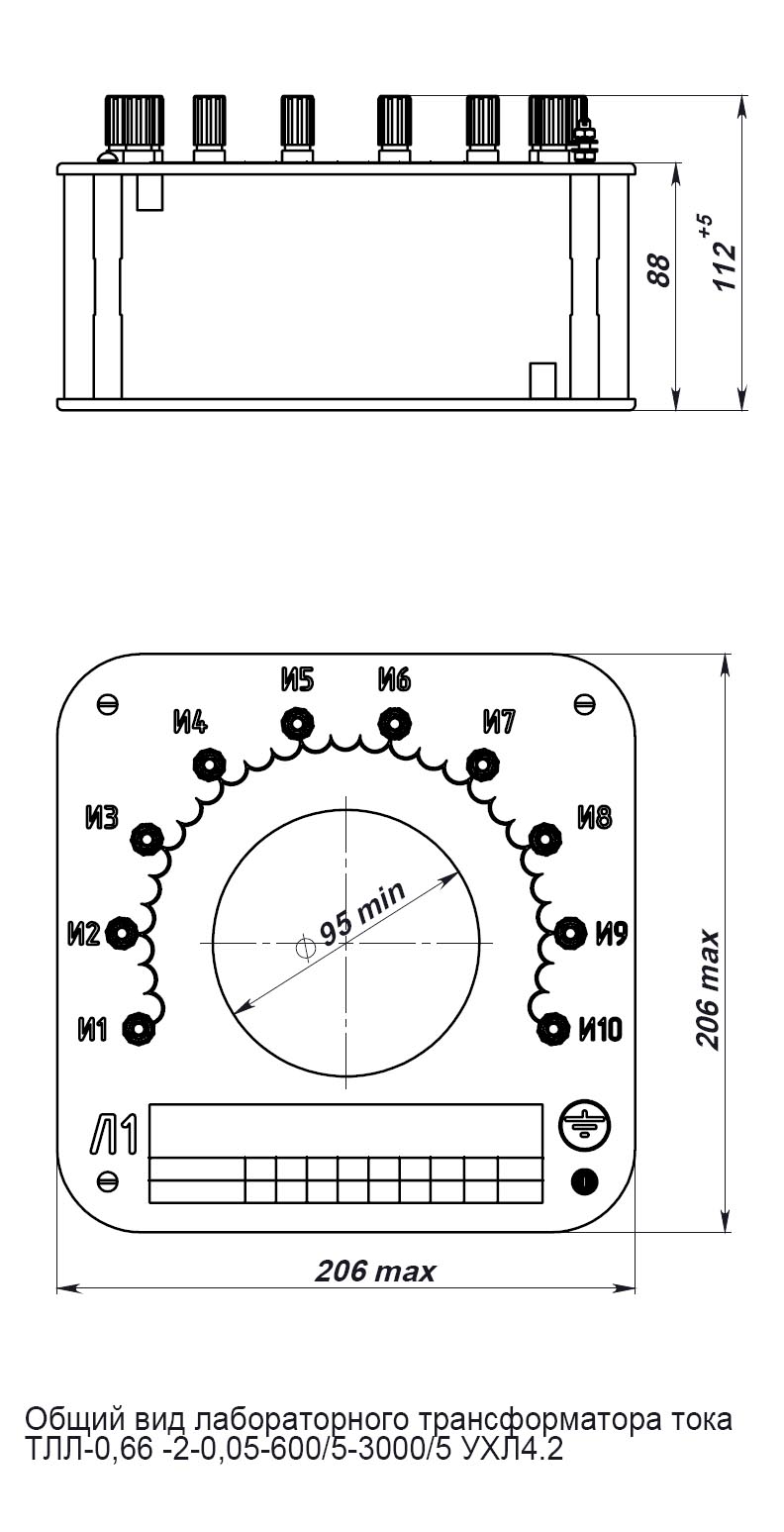

ТЛЛ-0,66-2

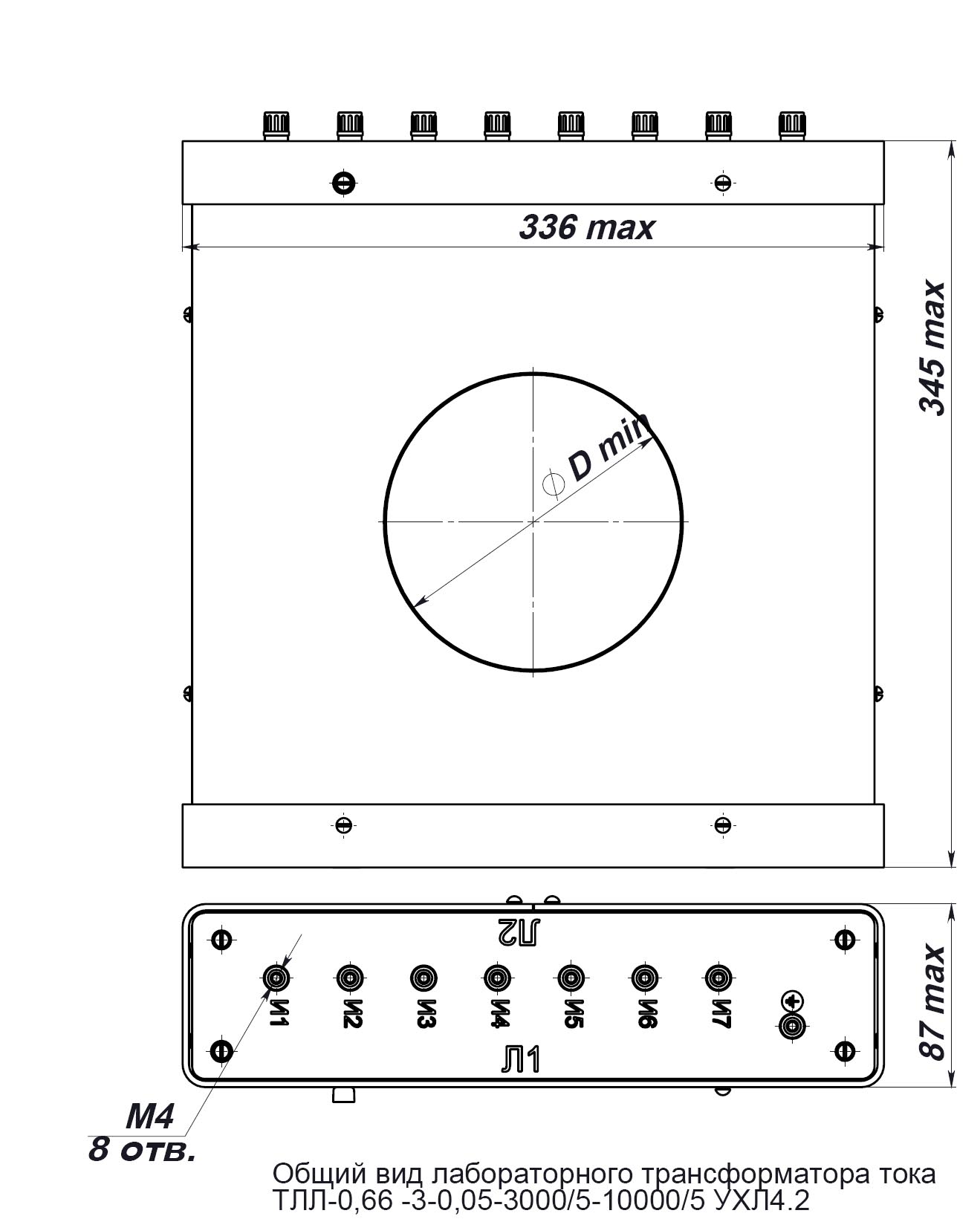

ТЛЛ-0,66-3


Сделать заказ и запросить дополнительную информацию по ТЛЛ-0,66 Трансформатор тока Вы можете здесь.
