Шинные трансформаторы тока ТЛШ-10

ТУ16 - 2003 ОГГ.671 234.028ТУ

Руководство по эксплуатации

Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.

Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготовлены в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150 для работы в следующих условиях:

температура окружающего воздуха - от минус 45°С до плюс 55°С для исполнения "У3" и от минус 10°С до плюс 60°С для исполнения "Т3";

окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Обязательно соединение шины с контактом экрана трансформатора, имеющим маркировку Ш!

Патентная защита
Патент на промышленный образец № 50675.

Таблица 1. Технические данные.

Наименование параметра		Номинальные первичный ток, А
		1000	1500	2000	3000	4000		5000	6000
		Значение
Номинальное напряжение, кВ		10 или 11
Наибольшее рабочее напряжение, кВ		12
Номинальная частота, Гц		50 или 60
Номинальный вторичный ток, А		1; 5
Количество вторичных обмоток, шт.		2, 3 или 4				2	3	2
Класс точности вторичной обмотки: для измерений для защиты		0,2S; 0,2; 0,5S; 0,5 5Р; 10Р
Номинальная вторичная нагрузка обмотки при cosφ = 0,8:
для измерений	0,2S; 0,2; 0,5S; 0,5	20
для защиты	5Р	30				20
	10Р	30
Номинальная предельная кратность обмотки для защиты*, не менее:
в классе точности 5Р		8	11	10,5	15	10	11	10	12
в классе точности 10Р						18		18	12
Трехсекундный ток термической стойкости, кА		31,5				140		175
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений*, не более:
в классе точности 0,5		11	14	16	19	14	10	14
в классе точности 0,2; 0,5S		4	5
в классе точности 0,2S				6
Испытательное напряжение, кВ одноминутное промышленной частоты грозового импульса		42 75



Примечание:
*) в соответствии с заказом могут поставляться класса точности 5Р

Таблица 2.

Тип трансформатора	Номинальный первичный ток, А	Размеры, мм										Масса, кг, max	Рис.
		A	B	C	D	E	F	H	K	L	M
ТЛШ-10 ТЛШ-10-2*	1000, 1500, 2000, 3000	280	230	290	262	25	39	204	38	102	130	26	1
	4000, 5000	320	270	330	310	30	80	210		130	150	31
ТЛШ-10-1 ТЛШ-10-2*	1000, 1500, 2000, 3000 4000	280  320	230  270	290  330	262  310	25  30	39 80	235 210	70  38	102 130	130 150		2 3
ТЛШ-10-2* ТЛШ-10-5	1000-3000	280	230	290	262	25	39	300	130	102	130	43	4

Примечание:
*) ТЛШ-10-2 поставляются с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.

Таблица 3. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТЛШ-10

Тип трансформатора	Номинальная вторичная нагрузка, В∙А	3	5	10	15	20	30	40	50
	Коэффициент трансформации	Номинальная предельная кратность
ТЛШ-10 ТЛШ-10-1 ТЛШ-10-5	1000/5	28	24	18	14	12	8	7	5,5
	1500/5	29	26	21	17	14,5	11	9	8
	2000/5	30	27	22	19	16,5	10,5	10	9
	3000/5	31	26	23	21	19	15	13	12
ТЛШ-10	4000/5	34	27	24	21,5	19,5	18	14,5	12,5
	5000/5		22,5	21	19,5	19		14	13
ТЛШ-10-1	4000/5	26	20,5	17,5	15,5	14	11	9,5	8,5

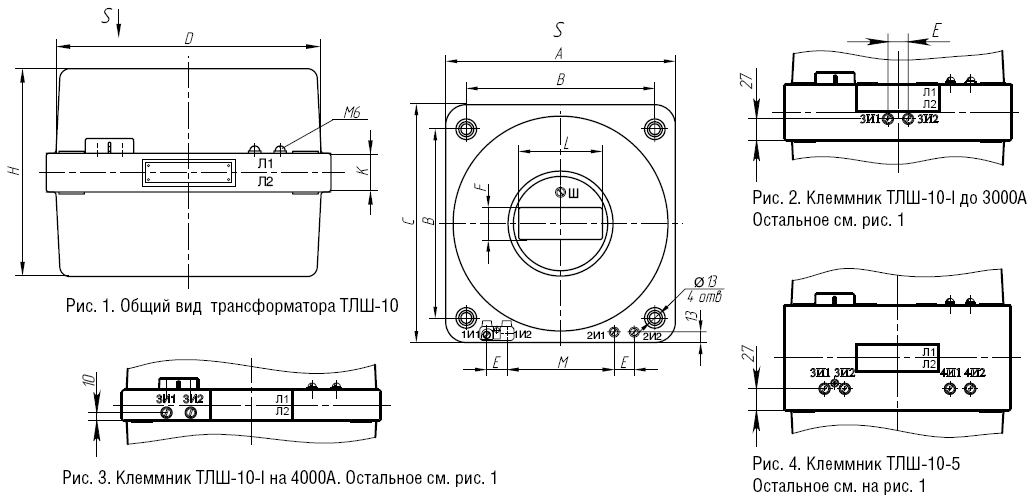

Общий вид трансформатора (чертеж)
