Трансформаторы регулируемые под нагрузкой ТМН
Трансформаторы трехфазные с естественным масляным охлаждением, предназначены для преобразования электрической энергии в сетях энергосистем, а так же для питания различных потребителей в сетях переменного тока частотой 50 Гц.
В трансформаторах предусмотрена возможность регулирования напряжения:
- 9 ступеней с диапазоном регулирования + 4х2,5% от номинального.
Вид регулирования - РПН (переключение под нагрузкой). В трансформаторах предусмотрена возможность автоматического регулирования напряжения без отключения его от сети. Переключение может производиться как в автоматическом режиме, так и в ручном.
Технические характеристики
|
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и
группа соед. обмоток |
Потери, кВт |
Напряжение К.З.,
% |
Ток холостого хода, % |
||
|---|---|---|---|---|---|---|---|
| ВН | НН |
холостого хода |
короткого замыкания |
||||
| 1000 | 35 | 0,4; 0,69 | У/Ун-0 | 2,1 | 12,2 | 7,2 | 1,4 |
| 6,3; 11 | У/Д-11 | 11,6 | 6,5 | ||||
| 1600 | 35 | 0,4; 0,69 | У/Ун-0 | 2,9 | 18,0 | 7,2 | 1,3 |
| 6,3; 11 | У/Д-11 | 16,5 | 6,5 | ||||
| 2500 | 35 | 6,3; 11 | У/Д-11 | 3,9 | 23,5 | 6,5 | 1,0 |
| 4000 | 35 | 6,3; 11 | У/Д-11 | 5,6 | 33,5 | 7,5 | 0,9 |
| 6300 | 35 | 6,3; 11 | У/Д-11 | 7,5 | 45,0 | 7,5 | 0,8 |

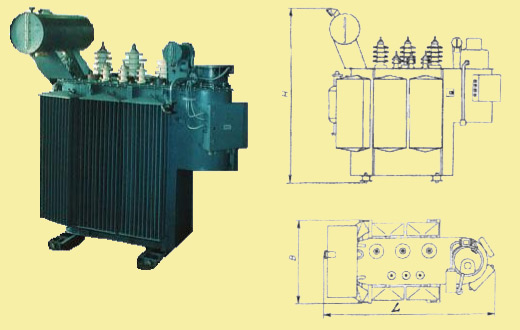

Габаритно - весовые характеристики
| Мощность, кВА | Длина (L), мм | Ширина (В), мм | Высота (Н), мм | Масса полная, кг |
|---|---|---|---|---|
| 1000 | 2730 | 1270 | 2500 | 4300 |
| 1600 | 2730 | 1270 | 2840 | 5100 |
| 2500 | 3100 | 2250 | 3000 | 7500 |
| 4000 | 3200 | 3330 | 3750 | 10400 |
| 6300 | 3670 | 3420 | 4000 | 14000 |
ТМН-1600/35 кВА
