Трансформаторы для погружных насосов типа ТМПН

Трансформаторы трехфазные с естественным масляным охлаждением, предназначены для питания погружных насосов добычи нефти в сетях переменного тока частотой 50 Гц.

В трансформаторах предусмотрена возможность регулирования напряжения:

• от 5 до 15 ступеней  с диапазоном регулирования от 391 до 2380 вольт.

Вид регулирования - ПБВ (переключение без возбуждения). Переключение трансформатора на другую ступень регулирования производиться в ручном режиме в отключенном состоянии.

Технические характеристики

Мощность, кВА	Сочетание напряжений, кВ		Схема и группа соед. обмоток	Потери, кВт		Напряжение К.З., %	Ток холостого хода, %
	НН	ВН		холостого хода	короткого замыкания
63	0,38	0,611	Ун/У-0	0,22	1,28	5,5	2,2
		0,856
100	0,38	0,736	Ун/У-0	0,29	1,95	5,5	1,65
		1,17
		1,61
		1,98
		1,614
160	0,38	2,05	Ун/У-0	0,42	2,65	5,5	1,65
250	6,10	2,168	Ун/У-0	0,61	3,7	5,5	1,0
		2,230

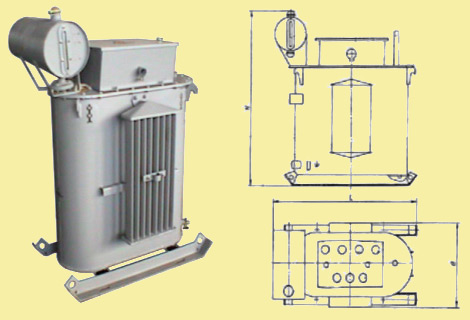

Габаритно - весовые характеристики

Мощность, кВА	Длина (L), мм	Ширина (В), мм	Высота (Н), мм	Масса полная, кг
63	1056	550	1445	485
100	1220	550	1480	675
160	1145	800	1480	755
250	1300	880	1660	1150



ТМПН-250/3 кВА

Сделать заказ и запросить дополнительную информацию по ТМПН Трансформаторы для погружных насосов Вы можете здесь.
