ТМЗ Трансформаторы герметичные (защищенные)
Трансформаторы герметичные (защищенные) ТМЗ
Трансформаторы трехфазные с естественным масляным охлаждением, предназначены для преобразования электрической энергии в сетях энергосистем, а так же для питания различных потребителей в сетях переменного тока частотой 50 Гц.
В трансформаторах предусмотрена возможность регулирования напряжения:
- 5 ступеней с диапазоном регулирования + 2х2,5% от номинального.
Вид регулирования - ПБВ (переключение без возбуждения). Переключение трансформатора на другую ступень регулирования производиться в ручном режиме в отключенном состоянии.
Трансформаторы выполнены в герметичном исполнении, в качестве конструктивной защиты масла используется сухой азот. Трансформаторы типа ТМЗ могут работать, как самостоятельное изделие, так и в составе с КТП.
Технические характеристики
|
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и
группа соед обмоток |
Потери, кВт |
напряжение К.З.,
% |
Ток холостого хода, % |
||
|---|---|---|---|---|---|---|---|
| ВН | НН |
холостого
хода |
короткого
замыкания |
||||
| 250 | 6,10 | 0,4 | У/У-0 | 0,61 | 3,7 | 4,5 | 1,9 |
| 400 | 6,10 | 0,4 | У/У-0 | 0,90 | 5,5 | 4,5 | 1,8 |
| 630 | 6,10 | 0,4 | У/У-0 | 1,25 | 7,9 | 5,5 | 1,7 |
| 1000 | 6,10 | 0,4 | У/У-0 | 1,90 | 1,22 | 5,5 | 1,7 |
| 1600 | 6,10 | 0,4 | Д/Ун-11 | 2,65 | 16,5 | 6,0 | 1,0 |
| 2500 | 6,10 | 0,4 | Д/Ун-11 | 3,75 | 26,0 | 6,0 | 0,8 |

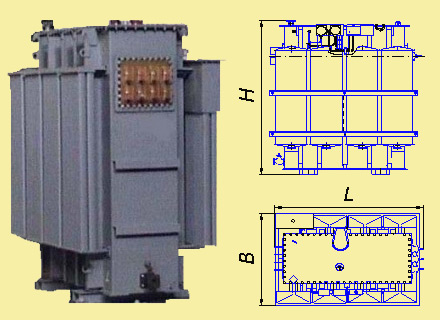

Габаритно - весовые характеристики
| Мощность, кВА | Длина (L), мм | Ширина (В), мм | Высота (Н), мм | Масса полная, кг |
|---|---|---|---|---|
| 250 | 1200 | 730 | 1775 | 1230 |
| 400 | 1200 | 835 | 1780 | 1600 |
| 630 | 2012 | 1160 | 1825 | 2645 |
| 1000 | 2234 | 1220 | 1825 | 3615 |
| 1600 | 2205 | 1370 | 2320 | 4930 |
| 2500 | 2460 | 1600 | 2600 | 7045 |
ТМЗ-2500/10 кВА
