Трансформаторы для электросетей ж/д типа ТМЖ

Трансформаторы трехфазные с естественным масляным охлаждением, предназначены для преобразования электрической энергии в сетях железных дорог , а так же для питания различных потребителей в сетях переменного тока частотой 50 Гц.

В трансформаторах предусмотрена возможность регулирования напряжения:

• 5 ступеней с диапазоном регулирования + 2х2,5% от номинального.

Вид регулирования - ПБВ (переключение без возбуждения). Переключение трансформатора на другую ступень регулирования производиться в ручном режиме в отключенном состоянии.

Технические характеристики

Мощность, кВА	Сочетание напряжений, кВ		Схема и группа соед обмоток	Потери, кВт		напряжение К.З., %	Ток холостого хода, %
	ВН	НН		холостого хода	короткого замыкания
100	27,5	0,4	У/Ун-0	0,4	1,4	6,5	1,7
160	27,5	0,4	У/Ун-0	0,7	1,8	6,5	1,7
250	27,5	0,4	У/Ун-0	0,82	3,5	6,5	2
400	27,5	0,4	У/Ун-0	1,0	6,5	6,5	1,6
630	27,5	0,4	У/Ун-0	1,2	7,8	6,5	1,3
1000	27,5	0,4	У/Ун-0	2,0	12,2	6,5	1,3
1600	27,5	0,4	У/Ун-0	2,75	18,0	6,5	1,0

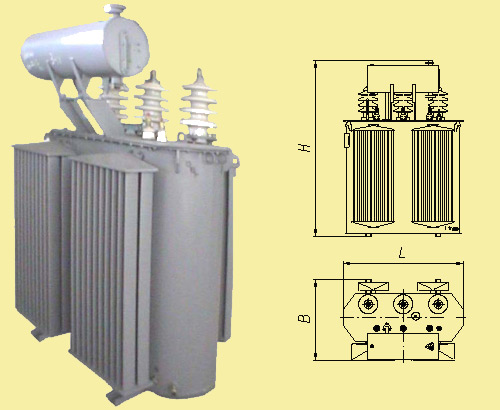

Габаритно - весовые характеристики

Мощность, кВА	Длина (L), мм	Ширина (В), мм	Высота (Н), мм	Масса полная, кг
100	1425	870	2100	1615
160	1425	870	2200	1700
250	1425	870	2100	1800
400	1425	935	2100	2000
630	2100	1270	2450	3300
1000	2100	1270	2450	3500
1600	2200	1270	2560	4480

ТМЖ-400/27 кВА
