Трансформаторы тока ТОЛ-10-M на 2500 и 3000А

Назначение
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в климатическом исполнении "Т" и "УХЛ" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:

    высота над уровнем моря не более 1000 м;

    температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус 60°C до плюс 50°C для исполнения "УХЛ 2.1" и от минус 10°C до плюс 55°C для исполнения "Т2.1";

    окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

    рабочее положение - любое.

Таблица 1. Основные технические характеристики трансформатора тока ТОЛ-10-М на 2500 и 3000А

Наименование параметра

Значение

Конструктивное исполнение

2

3

4

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Климатическое исполнение

УХЛ 2 или Т2

Номинальная частота переменного тока, Гц

50

Номинальный первичный ток, А

2500, 3000

Номинальный вторичный ток, А

5

Количество вторичных обмоток

2

3

4

Класс точности:

0,2; 0,2S; 0,5; 0,5S

вторичной обмотки для измерений
вторичной обмотки для защиты

10Р(5Р)

Номинальная вторичная нагрузка, В×А:



1; 2; 2,5
3; 5; 10*; 15; 20; 25; 30

вторичной обмотки для измерений
при cos φ = 1
при cos φ = 0,8
вторичной обмотки для защиты
при cos φ = 0,8


3; 5; 10*; 15; 20; 25; 30

Номинальная предельная кратность вторичной обмотки для защиты (при номинальной вторичной нагрузке 15 В∙А), не менее

10

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5; 0,2; 0,5S не более (при номинальной вторичной нагрузке 10 В×А)

13

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2S (при номинальной вторичной нагрузке 10 В×А), не более

10

Односекундный ток термической стойкости, кА

61

Ток электродинамической стойкости, кА

152,5



Примечания

1 * Значения по умолчанию

2 Значения вторичных нагрузок, вторичного тока, предельной кратности вторичной обмотки для защиты, коэффициента безопасности приборов вторичной обмотки для измерений, классы точности, количество обмоток уточняются взаказе.

3 Трансформаторы могут изготавливаться с инверсным расположением первичных выводов (см. приложение). Пример обозначения двухобмоточного трансформатора с инверсным расположением первичных выводов: ТОЛ-10-М-2И.

Таблица 2. Наибольший рабочий первичный.

Номинальныйпервичный ток, А

Наибольший рабочий первичный ток, А

2500

2500

3000

3200



Таблица 3. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р.

Номинальная вторичная нагрузка, В·А

3

5

10

15

20

30

40

50

Коэффициент трансформации

Номинальная предельная кратность

2500/5

18

13

11

10

9

7

6

5

3000/5

19

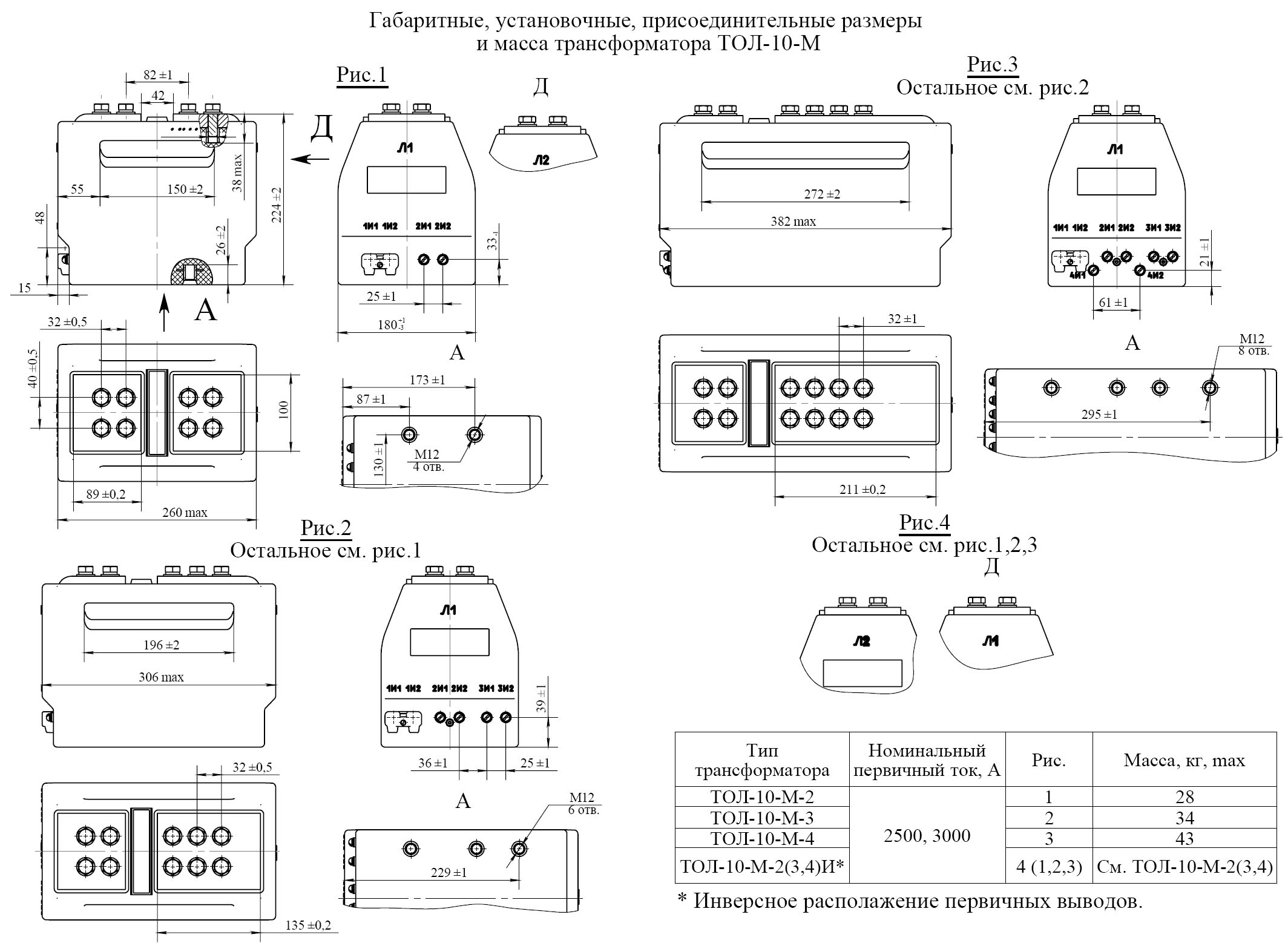

Общий вид трансформатора ТОЛ-10-М на 2500 и 3000 А (чертеж)
