Трансформатор тока ТОЛ-20

ТУ16 - 2007 ОГГ.671 213.048 ТУ

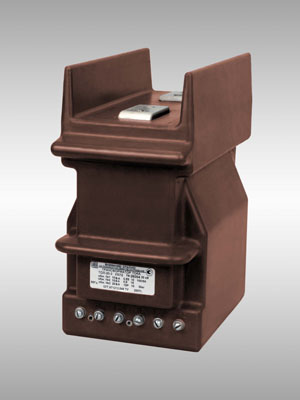

 Назначение

Трансформатор тока ТОЛ-20Трансформатор предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высоковольтного напряжения в комплектных устройствах внутренней и наружной установки ( КРУ, КРУН, КСО) переменного тока на класс напряжения до 20 кВ частоты 50 или 60 Гц. Трансформаторы изготавливаются в климатическом исполнении УХЛ и категории размещения 2.

Особенности конструкции:

    первичные токи трансформатора от 5 до 2500 А.

    классы точности измерительных обмоток : 0.2, 0.2S, 0.5,0.5S.

    количество вторичных обмоток 2, 3 или 4.

    раздельное пломбирование вторичных обмоток.

    применение в качестве главной изоляции хорошо зарекомендовавший себя эпоксидный компаунд, залитый под вакуумом.

    уровень изоляции «б»;

    трансформаторы производятся в двух габаритах длиной 295 и 350 мм.

    возможно изготовление на металлической монтажной плите.

    унифицированы установочные и присоединительные размеры всех исполнений.

    наличие изолирующих барьеров позволяет уменьшить расстояние между фазами ( при условии изолировки шин за габаритами трансформатора).

    возможно изготовление с горизонтально или вертикально расположенными шинами.

Трансформатор ТОЛ-20 с вертикальными первичными шинами имеет в названии обозначение ВВ, после обозначения количества обмоток. Например, ТОЛ-20-3-0,5/10Р/10Р-2500/5 УХЛ2 ВВ.

Таблица 1. Технические данные

Наименование параметра

Значение

Конструктивное исполнение

ТОЛ-20-2

ТОЛ-20-3 (4)

Номинальный первичный ток, А

5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 750, 800, 1000, 1200, 1500, 2000, 2500

Количество вторичных обмоток

2

3-4

Класс точности:


0,2; 0,2S; 0,5; 0,5S

вторичной обмотки для измерений
вторичной обмотки для защиты

; 10Р

Номинальная вторичная нагрузка, В×А:


3; 5; 10; 15; 20; 25; 30; 50

вторичной обмотки для измерений при cos φ = 0,8
вторичной обмотки для защиты при cos φ = 0,8

3; 5; 10; 15; 20; 25; 30; 50

Номинальная предельная кратность вторичной обмотки для защиты, не менее

от 2 до 30

Номинальный коэффициент безопасности приборов обмотки для измерений

от 2 до 30

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2; 0,5S; 0,2S (при номинальной вторичной нагрузке 10 В×А), не более

от 2 до 10

Односекундный ток термической стойкости, кА:
при номинальном первичном токе, А

5
10
15
20
30
40
50
75
100
150
200
300; 400
600-2500




0,4
0,78
1,2
1,56
2,5
3,0
5,0
5,85
10,0
12,5
20,0
31,5
40,0

Ток электродинамической стойкости, кА:
при номинальном первичном токе, А

5
10
15
20
30
40
50
75
100
150
200
300; 400
600-2500




1,0
1,97
3,0
3,93
6,25
7,56
12,8
14,7
25,5
31,8
51,0
81,0
102,0



Таблица 2. Габаритные размеры

Тип трансформатора

Номинальный первичный ток

Рис.

Размеры, мм

Масса max, кг

B

L

H

ТОЛ-20-2

5-400

1

40

120

26

32

600-1000

33

1200-2000

60

40

35

2500

2

80

36

ТОЛ-20-3

5-400

3

40

26

32

600-1000

33

1200-2000

60

40

35

2500

80

36

ТОЛ-20-4

5-400

4

40

185

26

40

600-1000

33

1200-2000

60

40

43

2500

80

36



Таблица 3. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛ-20

Тип трансформатора

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

Коэффициент трансформации

Номинальная предельная кратность

ТОЛ-20-2

(5-15)/5; 30/5; 50/5; 75/5; 100/5; 150/5; 300/5

36

27

16

12

10

6

4,5

3,5

40/5; 80/5; 200/5; 400/5

42

32,5

20,5

14

8

6

5

ТОЛ-20-3(4)

(5-300)/5

28,5

23

15,5

12

7

5

4

ТОЛ-20-2(3;4)

600/5

750/5

30,5

25,5

17,5

13,5

8

6

5

ТОЛ-20-3(4)

80/5; 400/5

18

14

6,5

ТОЛ-20-2(3;4)

800/5

1000/5

25,5

21

15,5

12

7

5,5

4,5

1200/5

26,5

22,5

17

13,5

8

6,5

5,5

1500/5

27,5

23,5

18,5

15

9

7,5

6,5

2000/5

22

18

14,5

12

8

6,5

5,5

2500/5

17

14

8,5

7

6

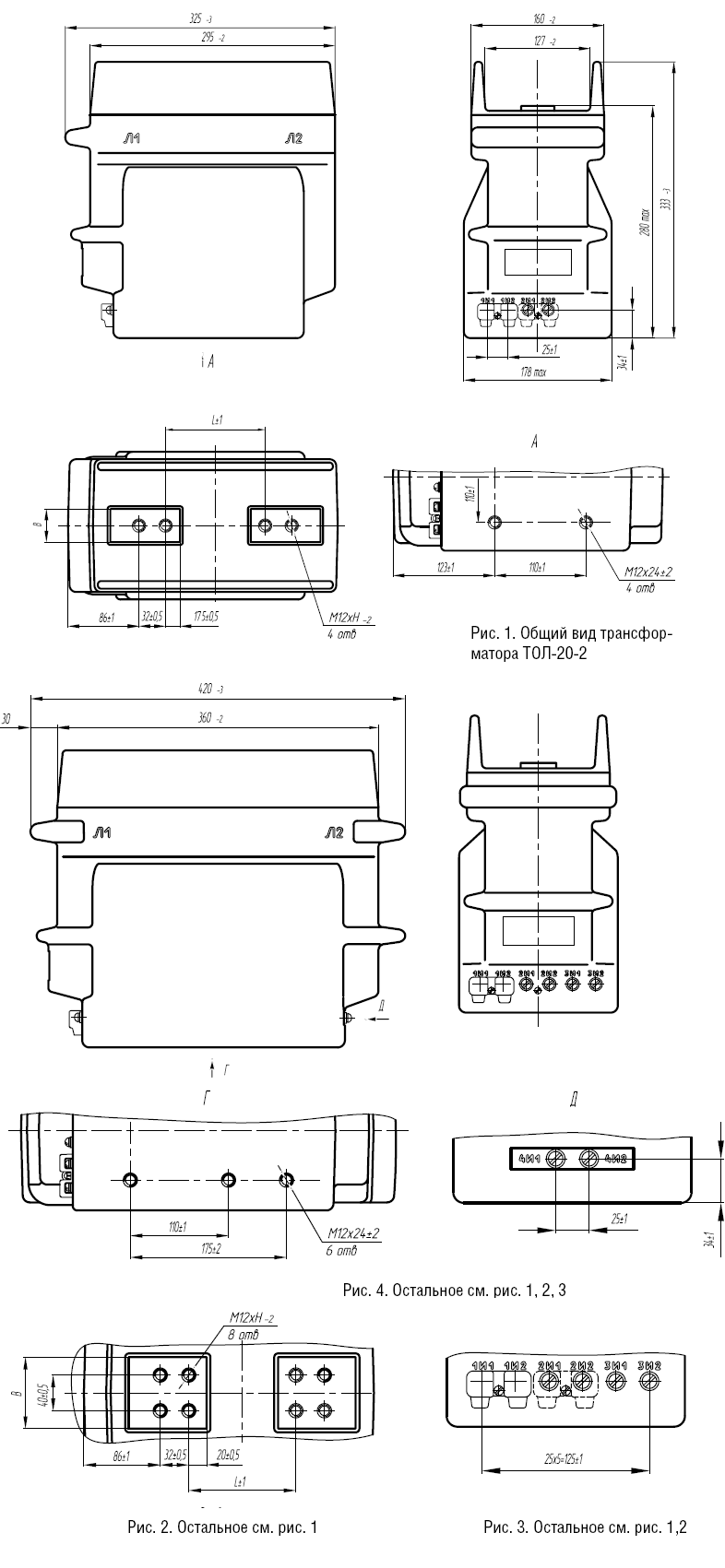

Общий вид трансформатора (чертеж)

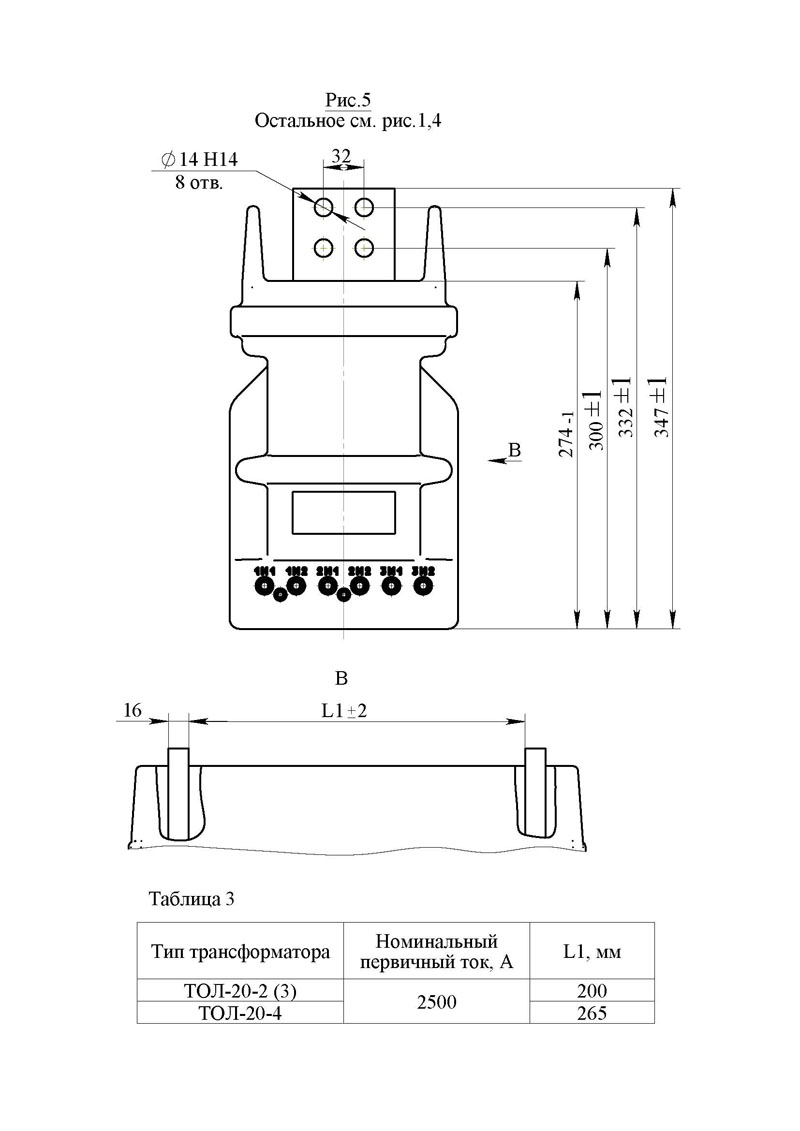

Чертеж трансформатора с верикально расположенными шинами
