Опорный трансформатор тока ТОЛ-35 III-IV

ТУ16 - 2005 ОГГ.671 213.045 ТУ

Руководство по эксплуатации

Опорный трансформатор тока ТОЛ-35 III-IVТрансформаторы предназначены для передачи сигнала устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 35 кВ.
Трансформаторы предназначены для установки в открытые распределительные устройства (ОРУ) и другие электроустановки класса напряжения 35 кВ, и являются самостоятельными изделиями.
Климатическое исполнение УХЛ или Т категории размещения 1 по ГОСТ 15150.

Длина пути утечки III по ГОСТ 9920.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Таблица 1. Технические данные

 Наименование параметра

Норма

Номинальное напряжение, кВ

 35

Наибольшее рабочее напряжение, кВ

 40,5

Номинальная частота, Гц

 50

Число вторичных обмоток, шт

от 1 до 3

Класс точности
вторичной обмотки для измерений
вторичной обмотки для защиты


0,2S; 0,2; 0,5S; 0,5; 1; 3; 10
10Р

Номинальный первичный ток, А

от 100 до 2000

Номинальный вторичный ток, А

1 или 5



*) Частота 60 Гц только при поставках на экспорт

Таблица 2. Технические данные (ТОЛ-35 III-IV-1; 2; 3; 4)

Вари-
ант испол-нения



Номиналь-
ный первичный ток, А

Наиболь-
ший первичный ток, А

Номинальный вторичный ток, А

 Вторичная нагрузка при cos φ = 0,8 в классе точности, В•А

 Трехсекундный ток термической стойкости, кА

 Ток элек-тродина-мической стойкости, кА

 Номи-
нальная предель-
ная кратность



 0,5

3

10

10Р



 300/5*

100
150
200300

100
160
200
320

 5

-
-
-
-

-
-
-
-

-
-
-
30

20
30
40
-

10
20
20
30

25

 64

7
6
77

 600/5*

200
300
400
600

200
320
400
630

 5

-
-
-
-

-
-
-
30

-
30
40

40
-
-

20
30
30
30

25

 64

7
7
10
14

 1200/5

750
800
1000
1200

800
800
1000
1250

 5

30
30
30
30

-
-
-

-
--
-

-
-
-

30
30
30
30

25

 64

11
12
14
15

 1500/5

800
1000
1200
1500

800
1000
1250
1600

 5

30
30
30
30

-
--
-

-
--
-

-
--

30
30
30
30

25

 64

12
14
15
17



*) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.
Исполнения 1,2 - для целей защиты; 3,4 - для целей измерения.
Классы точности для измерений указаны для исполнения ТОЛ-35 III-IV-3; ТОЛ-35 III-IV-4.

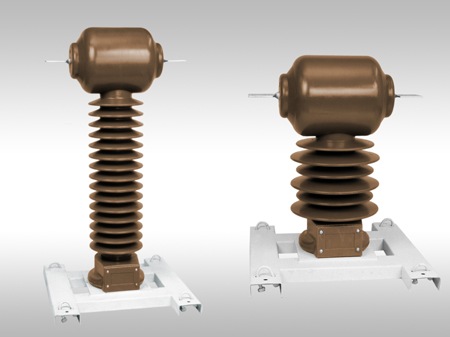

Опорный двух- или трехобмоточный трансформатор тока ТОЛ-35 III-IV

Таблица 3. Технические характеристики ТОЛ-35 III-IV-(5,6,7,8)

Тип трансформатора и число катушек

Номинальный первичный ток, А

Номинальный вторичный ток

Номинальная вторичная нагрузка при cosφ = 0,8, ВА обмоток для

Номинальная предельная кратность обмотки для защиты, не менее

Ток электро-динамической стойкости, кА

Трехсекундный ток термической стойкости, кА

измерения

защиты

ТОЛ-35 III-IV-5; 6 двухобмоточный
0,2S (0,5S)/10P(5P)

300

5

20

15

17

80

10

31*

400

5

30

15

20

13

500

5

30

20

20

17

600

5

30

30

16

20

750

5

18

25

800

5

19

27

1000

5

11

128

34

50*

1200

5

13

40

1500

5

14

50

2000

5

13

154

60

ТОЛ-35 III-IV-7; 8 трехобмоточный
0,2S (0,5S)/10P(5P)/10Р(5Р)

300

5

20

15

9

80

10

31*

400

5

30

15

11

13

500

5

30

20

11

17

600

5

30

30

8

20

750

5

10

25

800

5

11

27

1000

5

6

128

34

50*

1200

5

7

40

1500

5

8

50

2000

5

8

154

60

Примечания
1 *Ток термической стойкости указан при вторичной обмотке, замкнутой на номинальную нагрузку.
2 Класс точности обмотки для измерений на первичные токи 300А, 400А и 500А - 0,5S при номинальной вторичной нагрузке. Для остальных - 0,2S.
3 По согласованию с заказчиком возможно изготовление трансформаторов тока с другими техническими характеристиками.
4 Коэффициент безопасности приборов обмотки для измерений при номинальной вторичной нагрузке, не более 10.

Таблица 4. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классе точности 10Р для трансформаторов тока ТОЛ-35 III-IV

Тип трансформатора

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

60

75

100

Коэффициент трансформа-ции

Номинальная предельная кратность

ТОЛ-35 III-IV-1 – 2

100/5

24

17

7

6

-

-

-

-

-

-

-

150/5

31

23

13

9

6

5

-

-

-

-

-

200/5

32

25

16

12

7

6

4,5

-

-

-

-

300/5

38

31

21

16

13

7

6

5

-

-

-

400/5

44

37

26

20

16

10

9

8

-

-

-

600/5

56

48

36

28

23

14

12

11

10

8

6

750/5

32

29

24

20

17

11

10

9

8

6

5

800/5

33

12

11

7

1000/5

30

25

22

19

14

13

11

10

8

6

1200/5

34

26

23

21

15

14

12

11

9

7

1500/5

31

27

24

22

17

16

14

13

11

9

ТОЛ-35 III-IV-5 – 6

300/5

44

35

23

17

13

9

7

6

-

-

-

400/5

48

40

27

20

17

12

9

7

6

5

-

500/5

52

44

31

24

20

14

11

9

8

6

5

600/5

54

46

34

27

22

16

13

11

9

7

6

750/5

57

49

38

31

26

18

16

13

11

9

7

800/5

50

39

32

27

19

14

12

10

1000/5

31

27

22

18

15

11

9

8

7

5

4

1200/5

32

28

23

19

17

13

10

9

8

6

5

1500/5

33

29

24

21

18

14

12

10

9

8

6

2000/5

27

24

20

18

16

13

11

7

ТОЛ-35 III-IV-7 – 8

300/5

27

21

12

9

7

4,5

-

-

-

-

-

400/5

31

25

16

11

9

6

5

-

-

-

-

500/5

34

28

18

13

11

7

6

5

-

-

-

600/5

37

30

20

15

12

8

7

5

4

-



750/5

39

33

23

18

15

10

8

7

6

5

3,5

800/5

40

33

24

19

15

11

9

7

6

5

4

1000/5

22

19

14

11

9

6

5

4

3

3

2

1200/5

23

20

15

12

10

7

6

5

4

3

2,5

1500/5

24

21

16

13

11

8

7

6

5

4

3

2000/5

20

17

14

12

10

8

6

5

5

4

3

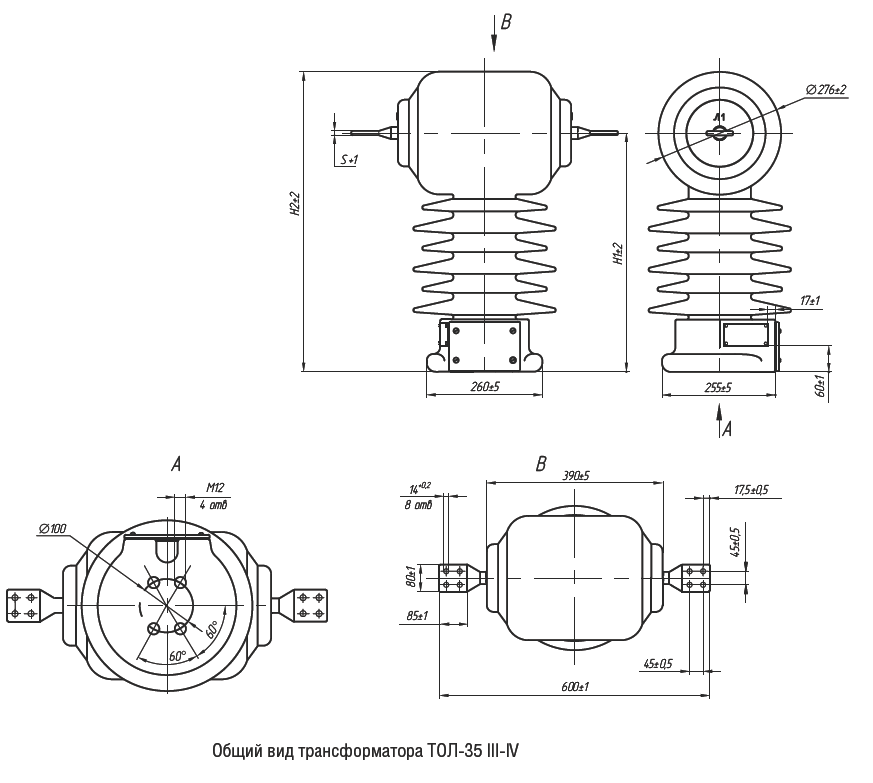

Общий вид трансформатора (чертеж)
