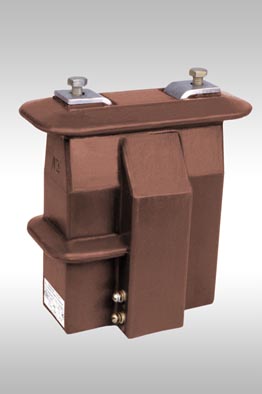

ТОЛК-10, ТОЛК-10-I, ТОЛК-10-2 Опорные трансформаторы тока
Опорные трансформаторы тока ТОЛК-10, ТОЛК-10-I и ТОЛК-10-2
ТУ16 - 2003 ОГГ.671 213.014ТУ
Назначение
Трансформаторы ТОЛК-10 предназначены для передачи сигнала
измерительной информации приборам измерения, защиты, автоматики,
сигнализации и управления, а также для проверки работоспособности
максимальной токовой защиты при отсутствии нагрузки первичной цепи.
Трансформаторы ТОЛК-10-2 предназначены для передачи сигнала
измерительной информации приборам измерения.
Трансформаторы
предназначены для встраивания в высоковольтные взрывобезопасные КРУ в
сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВ угольных и
сланцевых шахт, опасных по газу и пыли, служат для измерения тока,
питания устройств релейной защиты, а также для осуществления проверки
работоспособности устройств максимальной токовой защиты при отсутствии
нагрузки в первичной цепи.
Трансформаторы ТОЛК-10-2 также применяются
в комплектных распределителных устройствах.
Трансформаторы
изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150
и предназначены для работы в следующих условиях:
- высота над уровнем
моря не более 1000 м;
температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C;
окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;рабочее положение - любое.
Трансформаторы ТОЛК-10-2 могут изготавливаться в климатическом исполнении "У", категории размещения 2.
Трансформаторы ТОЛК-10-1 и ТОЛК-10-2 комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.
Таблица 1. Технические данные трансформатора ТОЛК-10 и ТОЛК-10-2
|
Наименование параметра |
Норма | |
|
ТОЛК-10 |
ТОЛК-10-2 |
|
| Номинальное напряжение, кВ | 10, 11* | |
| Наибольшее рабочее напряжение, кВ | 12 | |
| Номинальная частота переменного тока, Гц | 50 или 60* | |
| Номинальный вторичный ток, А | 5 | |
| Номинальный первичный ток, А | 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600 | |
| Класс точности вторичной обмотки | 1; 5Р; 10Р |
0,2S; 0,2; 0,5S; 0,5 |
| Номинальная
вторичная нагрузка, В·А вторичной обмотки для измерений вторичной обмотки для защиты |
1-30 1-30 |
|
| Номинальная
предельная кратность вторичной обмотки для защиты при номинальной нагрузке 15 ВА при номинальной нагрузке 30 ВА |
8 5,5 |
|
| Номинальный
коэффициент безопасности приборов обмотки для измерений в классе
точности, не более:** 0,2S; 0,2; 0,5S 0,5 |
- - |
|
| Номинальное напряжение питания дополнительной обмотки, В | 100±20 |
- |
| Односекундный
ток термической стойкости, кА, при номинальном первичном токе, А: 10-15 20 30 40 50 75 80 100 150 200 300 400-600 |
1,28 1,92 3,2 3,84 5,76 8,32 8,96 12,8 15,36 22,4 35,2 38,4 |
|
| Ток
электродинамической стойкости, кА, при номинальном первичном токе, А: 10-15 20 30 40 50 75 80 100 150 200 300 400-600 |
3,2 4,8 8,1 9,7 14,7 21,2 22,8 32,6 39 57 89 98 |
|
| Одноминутное испытательное напряжение промышленной частоты, кВ | 32 |
42 |
| Масса, кг |
12+/-1 |
|
* Только для поставок на экспорт
Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛК-10
|
Номинальная вторичная нагрузка, В∙А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
60 |
75 |
100 |
|
Коэффициент трансформации |
Номинальная предельная кратность |
||||||||||
|
10/5; 15/5; 20/5; 30/5; 40/5; 50/5; 75/5; 100/5; 150/5; 200/5; 300/5; 600/5 |
23,3 |
18,5 |
12,6 |
9,5 |
7,6 |
5,5 |
4,2 |
3,5 |
2,9 |
2,4 |
1,8 |
|
80/5; 400/5 |
25,3 |
20,7 |
14,8 |
11,5 |
9,4 |
6,7 |
5,4 |
4,5 |
3,8 |
3,1 |
2,4 |

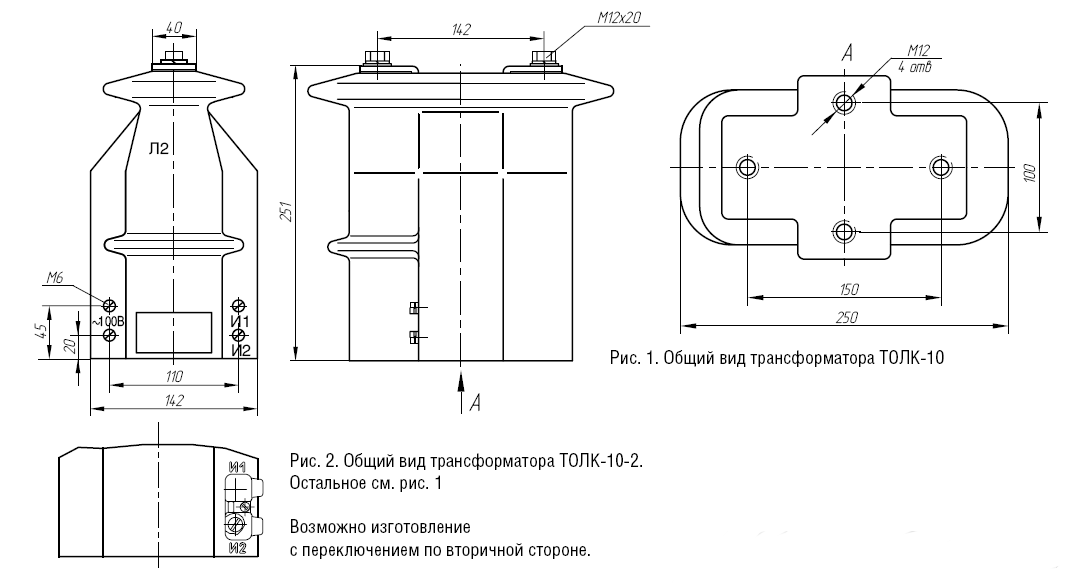

Общий вид трансформатора (чертеж)

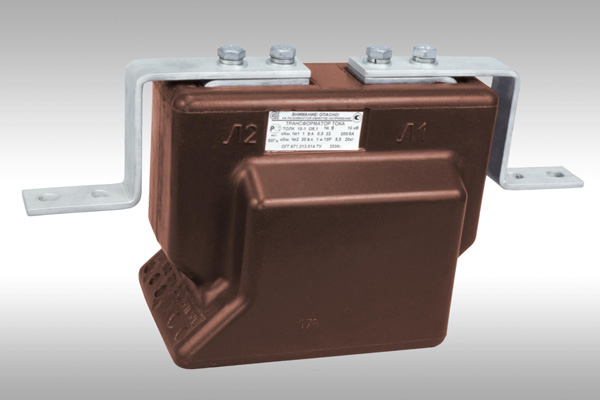

Опорные трансформаторы тока ТОЛК-10-1
ОГГ.671 213.014ТУ
Назначение
Трансформаторы предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузок в первичной цепи.
Трансформаторы имеют дополнительную обмотку для измерений на своем магнитопроводе.
Трансформаторы изготавливаются в исполнении "О"
категории размещения 5.1 по ГОСТ 15150.
окружающая среда в КРУ -
атмосфера подземных выработок угольных и сланцевых шахт, запыленность -
согласно "Правилам безопасности в угольных и сланцевых шахтах".
Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150.
Рабочее положение - любое.
Трансформаторы ТОЛК-10-1 комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.
|
Наименование параметра |
Значение |
| Номинальное напряжение, кВ |
10 |
| Наибольшее рабочее напряжение, кВ |
12 |
| Номинальная частота переменного тока, Гц |
50 |
| Номинальный вторичный ток, А |
1; 5 |
| Номинальный первичный ток, А |
10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600 |
| Число вторичных обмоток |
2 |
| Класс точности
вторичной обмотки для измерений при номинальном первичном токе,
А вторичной обмотки для защиты |
0,2; 0,2S; 0,5; 0,5S; 1 |
| Номинальная вторичная нагрузка, ВА вторичной обмотки для измерений при cos φ= 1 (нагрузка активно-индуктивная) при cos φ= 0,8 вторичной обмотки для защиты при cos φ= 0,8 |
|
| Номинальная
предельная кратность вторичной обмотки для защиты, не менее при номинальной нагрузке 15 ВА при номинальной нагрузке 30 ВА |
|
| Номинальный коэффициент безопасности приборов обмотки для
измерений в классе точности**: 0,2; 0,2S; 0,5S, не более 0,5, не более |
|
| Номинальное напряжение питания дополнительной обмотки, В |
100 (+/-) 20 |
| Односекундный
ток термической стойкости, кА, при номинальном первичном токе: 10-15 20 30 40 50 75 80 100 150 200 300 400-600 |
|
| Ток электродинамической стойкости, кА 10-15 20 30 40 50 75 80 100 150 200 300 400-600 |
|
* Согласно заказу
**При номинальной нагрузке 10 ВА
Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛК-10-1
|
Номинальная вторичная нагрузка, В∙А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
60 |
75 |
100 |
|
Коэффициент трансформации |
Номинальная предельная кратность |
||||||||||
|
10/5; 15/5; 20/5; 30/5; 40/5; 50/5; 75/5; 100/5; 150/5; 200/5; 300/5; 600/5 |
23,3 |
18,5 |
12,6 |
9,5 |
7,6 |
5,5 |
4,2 |
3,5 |
2,9 |
2,4 |
1,8 |
|
80/5; 400/5 |
25,3 |
20,7 |
14,8 |
11,5 |
9,4 |
6,7 |
5,4 |
4,5 |
3,8 |
3,1 |
2,4 |

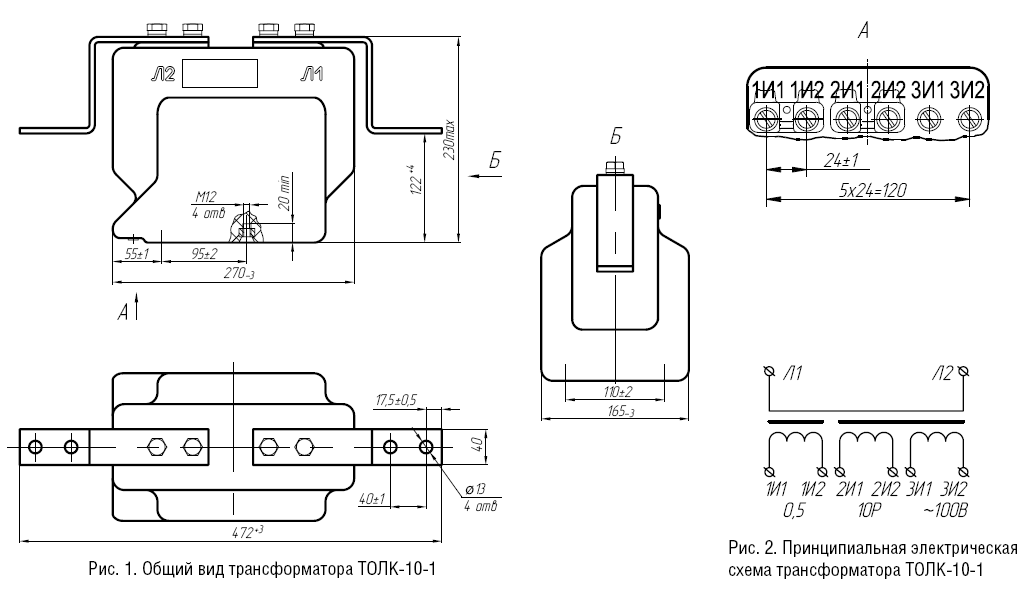

Общий
вид трансформатора ТОЛК-10-1 (чертеж)
