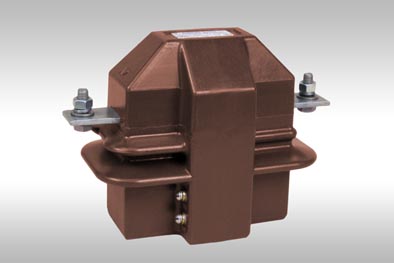

Опорные трансформаторы тока ТОЛК-6 и ТОЛК-6-I

ТУ16 - 2003 ОГГ.671 213.014ТУ

Руководство по эксплуатации

Назначение
Опорные трансформаторы тока ТОЛК-6 и ТОЛК-6-IТрансформаторы ТОЛК-6 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а также для проверки работоспособности максимальной токовой защиты при отсутствии нагрузки в первичной цепи.
Трансформаторы ТОЛК-6-I предназначены для передачи сигнала измерительной информации приборам измерения.
Трансформаторы предназначены для установки в высоковольтные рудничные комплектные распределительные устройства (КРУ) в сетях на напряжение до 6 кВ угольных и сланцевых шахт, опасных по газу и пыли.
Трансформтаоры ТОЛК-6-I также применяются в комплектных распределительных устройствах.
Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях:

    высота над уровнем моря не более 1000 м;

    температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C;

    окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;

    рабочее положение - любое.

Трансформаторы ТОЛК-6-I могут изготавливаться в климатическом исполнении "У", категории размещения 2.

Таблица 1. Технические данные

Наименование параметра

Значение


 ТОЛК-6

ТОЛК-6-I

Номинальное напряжение, кВ 6
Наибольшее рабочее напряжение, кВ 7,2
Номинальная частота переменного тока, Гц 50, 60*
Номинальный вторичный ток, А 5
Номинальный первичный ток, А 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600
Класс точности вторичной обмотки 1; 5Р; 10Р

0,2S; 0,2; 0,5S; 0,5

Номинальная вторичная нагрузка, В•А
вторичной обмотки для измерений
вторичной обмотки для защиты

1-30
1-30


1-30
-

Номинальная предельная кратность вторичной обмотки для защиты
при номинальной нагрузки 15ВА
при номинальной нагрузки 30ВА


8
5,5



-
-

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности, не более:**
0,2S; 0,2; 0,5S
0,5



-
-



10
16

Номинальное напряжение питания дополнительной обмотки, В 100±20

-

Односекундный ток термической стойкости, кА,
при номинальном первичном токе, А:
10-15
20
30
40
50
75
80
100
150
200
300
400-600


1,28
1,92
3,2
3,84
5,76
8,32
8,96
12,8
15,36
22,4
35,2
38,4
Ток электродинамической стойкости, кА, при номинальном
первичном токе, А:
10-15
20
30
40
50
75
80
100
150
200
300
400-600


3,2
4,8
8,1
9,7
14,7

21,2
22,8
32,6
39
57
89
98

Одноминутное испытательное напряжение промышленной частоты, кВ 21

 32

Масса, кг

10,5+/-1

* Только для поставок на экспорт

Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛК-6

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

60

75

100

Коэффициент трансформации

Номинальная предельная кратность

10/5; 15/5; 20/5; 30/5; 40/5; 50/5; 75/5; 100/5; 150/5; 200/5; 300/5; 600/5

23,3

18,5

12,6

9,5

7,6

5,5

4,2

3,5

2,9

2,4

1,8

80/5; 400/5

25,3

20,7

14,8

11,5

9,4

6,7

5,4

4,5

3,8

3,1

2,4

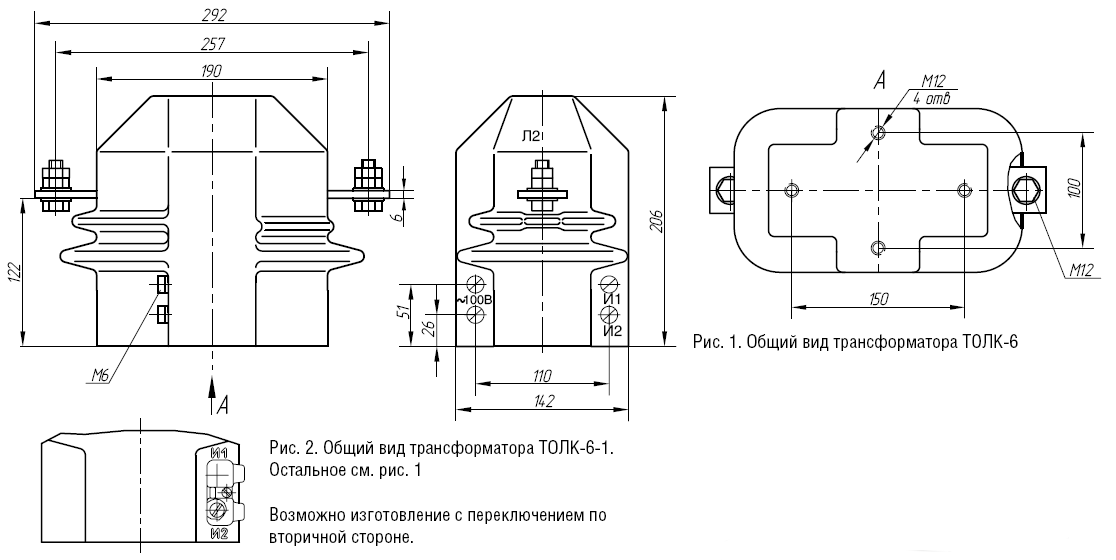

Общий вид трансформатора (чертеж)
