Проходные трансформаторы тока ТПЛ-20 и ТПЛ-35

ТУ16 - 2005 ОГГ.671 225.011ТУ - ТПЛ-20

Руководство по эксплуатации ТПЛ-20

ТУ16 - 2005 ОГГ.671 225.011ТУ - ТПЛ-35

Руководство по эксплуатации ТПЛ-35

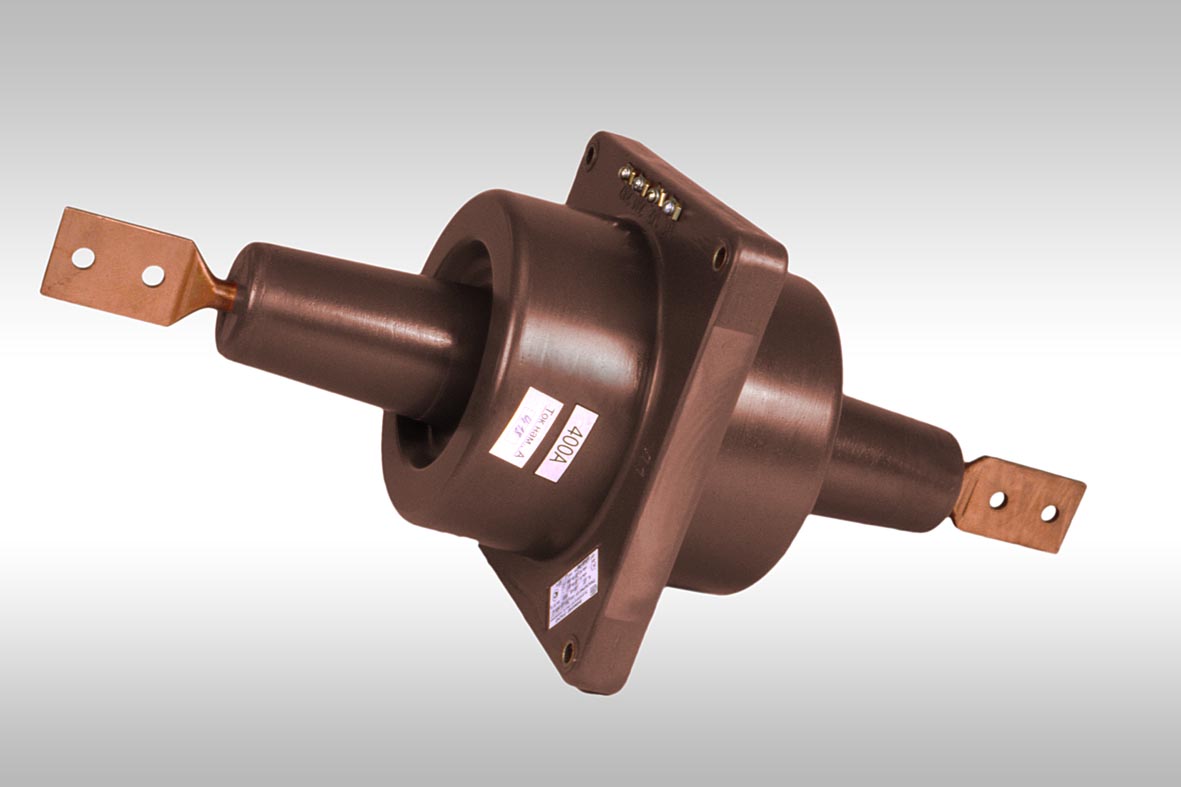

Проходные трансформаторы тока ТПЛ-20 и ТПЛ-35
Назначение
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 20 кВ - ТПЛ-20; до 35 кВ - ТПЛ-35.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "УХЛ" или "Т" категории размещения 2 по ГОСТ 15150.
Высота над уровнем моря не более 1000 м.
Рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Таблица 1. Технические данные

Наименование параметра

Значение

Номинальное напряжение, кВ

20

35

Наибольшее рабочее напряжение, кВ

24

40,5

Номинальный первичный ток, А

300, 400, 600, 800, 1000, 1500, 2000, 4000

300, 400, 600, 800, 1000, 1500

Количество вторичных обмоток

2

2

3

4

Номинальный вторичный ток, А

1; 5

Номинальная частота, Гц

50 или 60*

Номинальная вторичная нагрузка при cosφ = 0,8 , В∙А:

обмотки для измерений
обмотки для защиты

3; 5; 10; 15; 20; 25; 30; 50 ** (20)
3; 5; 10; 15; 20; 25; 30; 50 ** (20)

Класс точности вторичной обмотки:

для измерения:
для защиты:

0,2S; 0,2; 0,5S; 0,5; 1
5P; 10Р

Номинальная предельная кратность обмотки для защиты, при номинальном первичном токе, А, не менее

300

10

13

400

13

600

18

800

24

1000

24

1500

26

2000

26

4000

14

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности:

0,2S; 0,2; 0,5S; 0,5, при номинальном первичном токе, А не более


300


10

1, при номинальном первичном токе, А не более

300

18

15

0,5; 1, при номинальном первичном токе, А не более

400

14

15

600

19

20

800

23

24

1000

25

22

1500

28

22

2000

27

0,2S; 0,2; 0,5S; 0,5; 1 , при номинальном первичном токе, А не более

4000

13

0,2S; 0,2; 0,5S при номинальном первичном токе

от 400 А до 2000 А, не более



10

Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А

300

16

12

400

16

16

600

24

24

800

32

32

1000

40

40

1500

60

60

2000

60

4000

100

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:

300

41

31

400

41

41

600

61

61

800

82

82

1000

102

102

1500

153

153

2000

153

4000

255

Испытательное напряжение, кВ:

одноминутное промышленной частоты
грозового импульса

65
125

95
220

Масса трансформатора, кг, мах

47

62

74

79







































































Примечание:
1. * Для трансформаторов, предназначенных для поставок на экспорт.
2. **Значения вторичной нагрузки уточняется в заказе.
3. В скобках указаны стандартные вторичные нагрузки.

Таблица 2

Номинальный первичный ток. А

S, мм

ТПЛ-20

ТПЛ-35, ТПЛ-35-3, ТПЛ-35-4

300; 400; 600

6,5

800

9,5

1000

11,5

1500

18

2000

18

-

4000

20

-



Таблица 3

Тип

Размеры, мм

Рис.

L

L1

B

B1

ТПЛ-20

770

540

240

40

1

ТПЛ-35

990

760

410

ТПЛ-35-3

1060

830

480

112

2

ТПЛ-35-4

3



Таблица 4. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для трансформаторов тока ТПЛ-20

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

Коэффициент трансформации

Номинальная предельная кратность

300/5

46

36

23

17

13

9

7

6

400/5

43

35

23

17

13

9

7

6

600/5

50

42

30

23

18

14

11

8

800/5

53

45

34

27

24

17

13

11

1000/5

52

45

35

28

24

18

15

12

1500/5

51

43

35

30

26

21

17

15



Таблица 5. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для трансформаторов тока ТПЛ - 35

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

Коэффициент трансформации

Номинальная предельная кратность

300/5

38

30

18

13

10

7

5

4

400/5

44

35

23

17

13

9

7

6

600/5

50

42

29

22

18

13

10

8

800/5

53

45

33

27

24

16

13

11

1000/5

48

42

32

26

24

17

13

11

1500/5

45

39

33

28

26

19

16

14

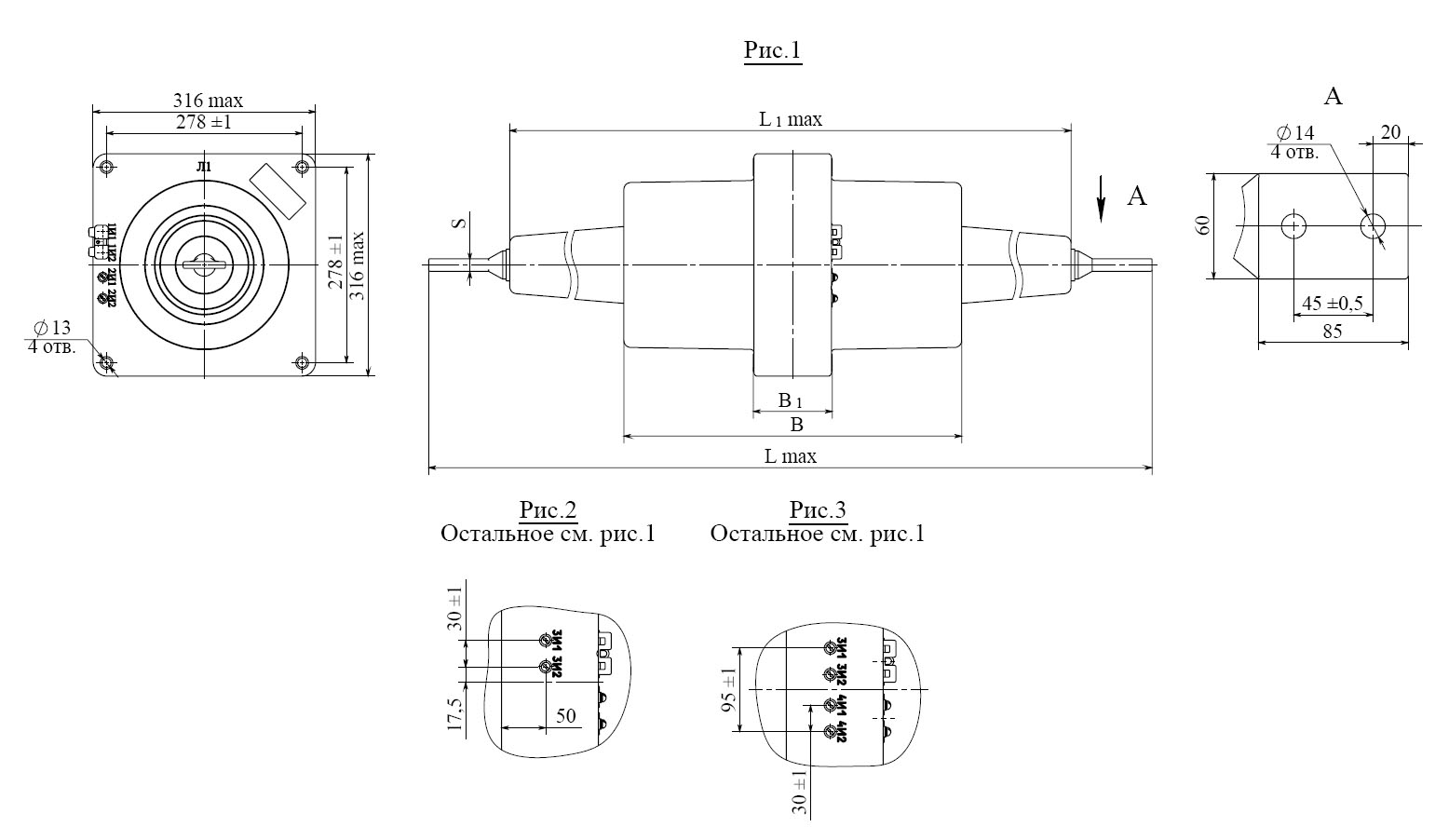

Общий вид трансформатора (чертеж)
Сделать заказ и запросить дополнительную информацию по ТПЛ-20, ТПЛ-35 Проходные трансформаторы тока Вы можете здесь.
