Шинные трансформаторы тока ТШЛ-0,66, ТШЛ-0,66-I и ТШЛ-0,66-II

ТУ16 - 2004 ОГГ.671 231.053ТУ

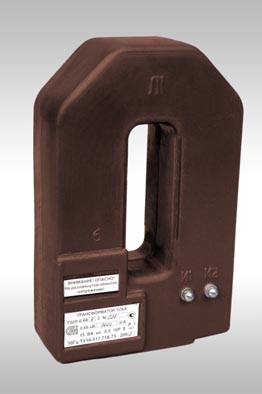

Шинные трансформаторы тока ТШЛ-0,66, ТШЛ-0,66-I

Руководство по эксплуатации

Назначение
Трансформаторы предназначены для встраивания в комплектные трансформаторные подстанции и служат для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготавливаются в исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150 и предназначены для работы в следующих условиях:

высота над уровнем моря не более 1000 м;

температура окружающей среды при эксплуатации - от минус 45°C до плюс 70°C для исполнения "У2" и от минус 10°C до плюс 70°C для исполнения "Т2";

окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.

Таблица 1. Технические данные ТШЛ-0,66, ТШЛ-0,66-I

Название параметра	Норма
Номинальное напряжение, кВ	0,66
Номинальный первичный ток, А	2000, 3000, 4000, 5000
Наибольший рабочий первичный ток, А	2000, 3200, 4000, 5000
Номинальный вторичный ток, А	1 или 5
Номинальная частота, Гц	50 или 60
Класс точности	0,2S; 0,2; 0,5 S; 0,5; 1; 10P
Номинальная вторичная нагрузка при cos φ = 0,8, В•А	15
Кратность односекундного тока термической стойкости для первичных токов: 2000 A 3000 A 4000 A, 5000 А	60 40 40
Номинальная предельная кратность: - для трансформаторов на 2000А, 3000 А при междуфазном расстоянии 140 мм - для трансформаторов на 4000А, 5000 А при междуфазном расстоянии 140 мм - для трансформаторов на 4000А, 5000 А при междуфазном расстоянии 750мм	8 4 8

Примечание:
Испытательное одноминутное напряжение промышленной частоты вторичной обмотки 3 кВ для исполнения «У2» и 3,3 кВ для «Т2».

Таблица 2. Габаритные размеры трансформтаора тока ТШЛ-0,66-I

Номинальный первичный ток, А	Размеры, мм									Масса, кг
	A	B	B1	L1	B2	L2	L	H	C
2000–3000	142	72	85	75	39	50	181	277	129	10
4000–5000	200	82	95	85	79	45	251	302	199	15

Таблица 3. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классе точности 10Р для трансформаторов тока ТШЛ-0,66 и ТШЛ-0,66-I



Номинальная вторичная нагрузка, В∙А	3	5	10	15	20	30	40	50	60	75	100
Коэффициент трансформации	Номинальная предельная кратность
2000/5	31	26	21	18	15	12	9	8	7	6	4
3000/5	31	26	22	19	17	14	12	10	9	8	6
4000/5	47	29	26	24	22	19	16	14	13	11	9
5000/5	46	23	21	20	19	17	15	14	13	11	10

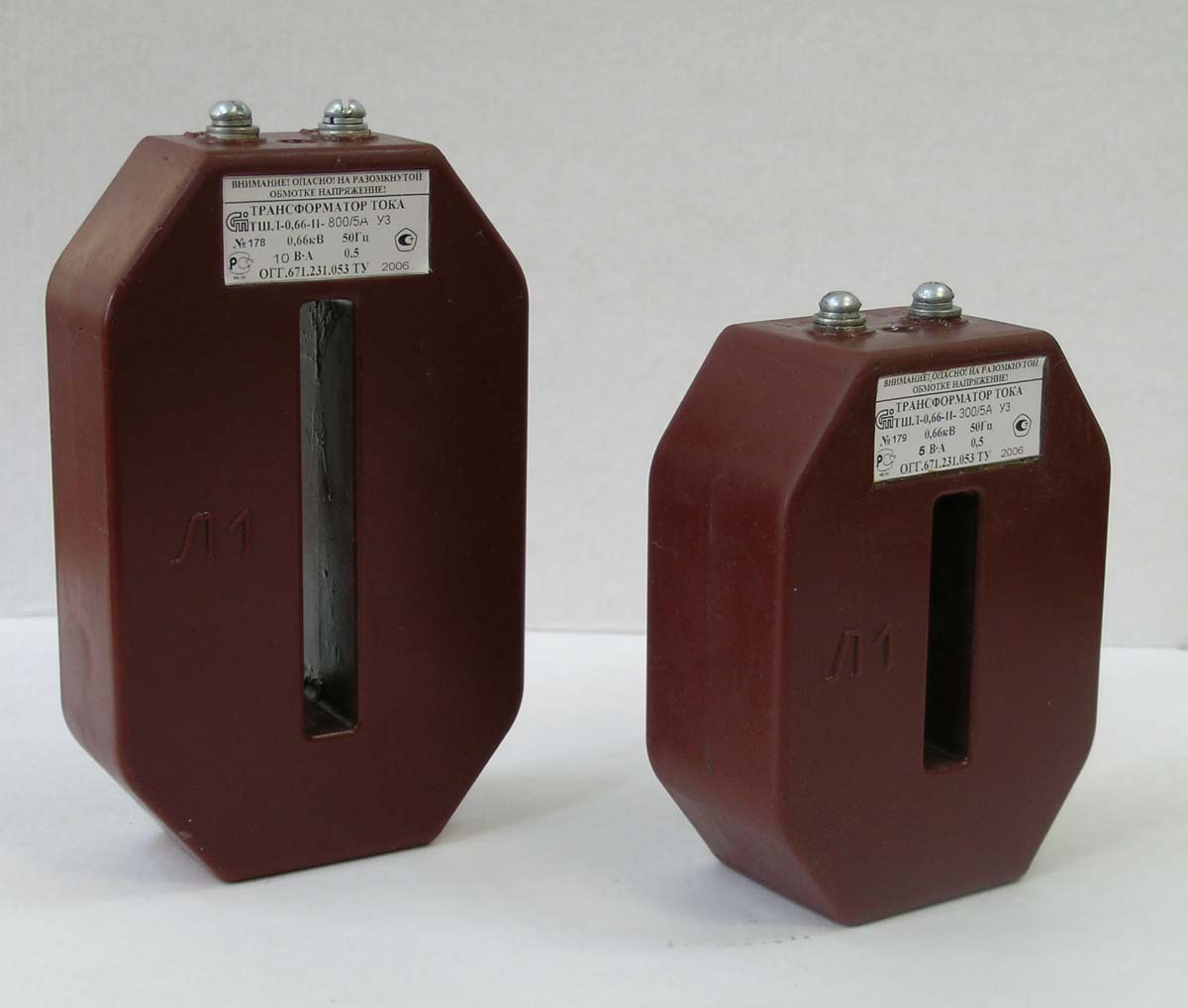

Шинные трансформатор тока ТШЛ-0,66-II

Руководство по эксплуатации

Трансформатор служит для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Первичной обмоткой трансформатора служит шина распределительного устройства, пропускаемая через окно трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора. Обозначения первичной и вторичной обмотки находятся на трансформаторе. Трансформатор имеет один коэффициент трансформации и одну вторичную обмотку для измерений. Выводы вторичной обмотки закрываются прозрачной крышкой с возможностью пломбирования. Трансформатор крепится на шине с помощью планки с прижимными винтами. Планка поставляется по отдельному заказу. Климатическое исполнение У2 и Т2

Таблица 3. Технические данные

Наименование	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,8
Номинальный первичный ток, А	300, 400, 600, 800, 1000, 1500, 2000, 2500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50, 60*
Номинальная вторичная нагрузка, ВА	1-10
Класс точности	0,5; 0,5S; 0,2S; 0,2; 1
Коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 не более** в классе точности 0,5S; 0,2S не более	10 5
Масса трансформатора, кг	1,73(до 600 А); 1,76(800-2500 А)



* Для поставок на экспорт.
** При номинальной нагрузке 5 ВА для 300 и 400А. При номинальной нагрузке 10 ВА для (600-2500) А.

Таблица 4. Габаритные размеры трансформтаора тока ТШЛ-0,66-II

Номинальный первичный ток, А	Размеры, мм
	H	h	L	B	C	F
300, 400, 600	150	135	102	54	64	71
800, 1000, 1500, 2000, 2500	190	175	109	44	104	60



Таблица 5.

Номинальный первичный ток, А	Размеры, мм
	H	B	b	C
300, 400, 600	127	57	54	64
800, 1000, 1500, 2000, 2500	165	47	44	104

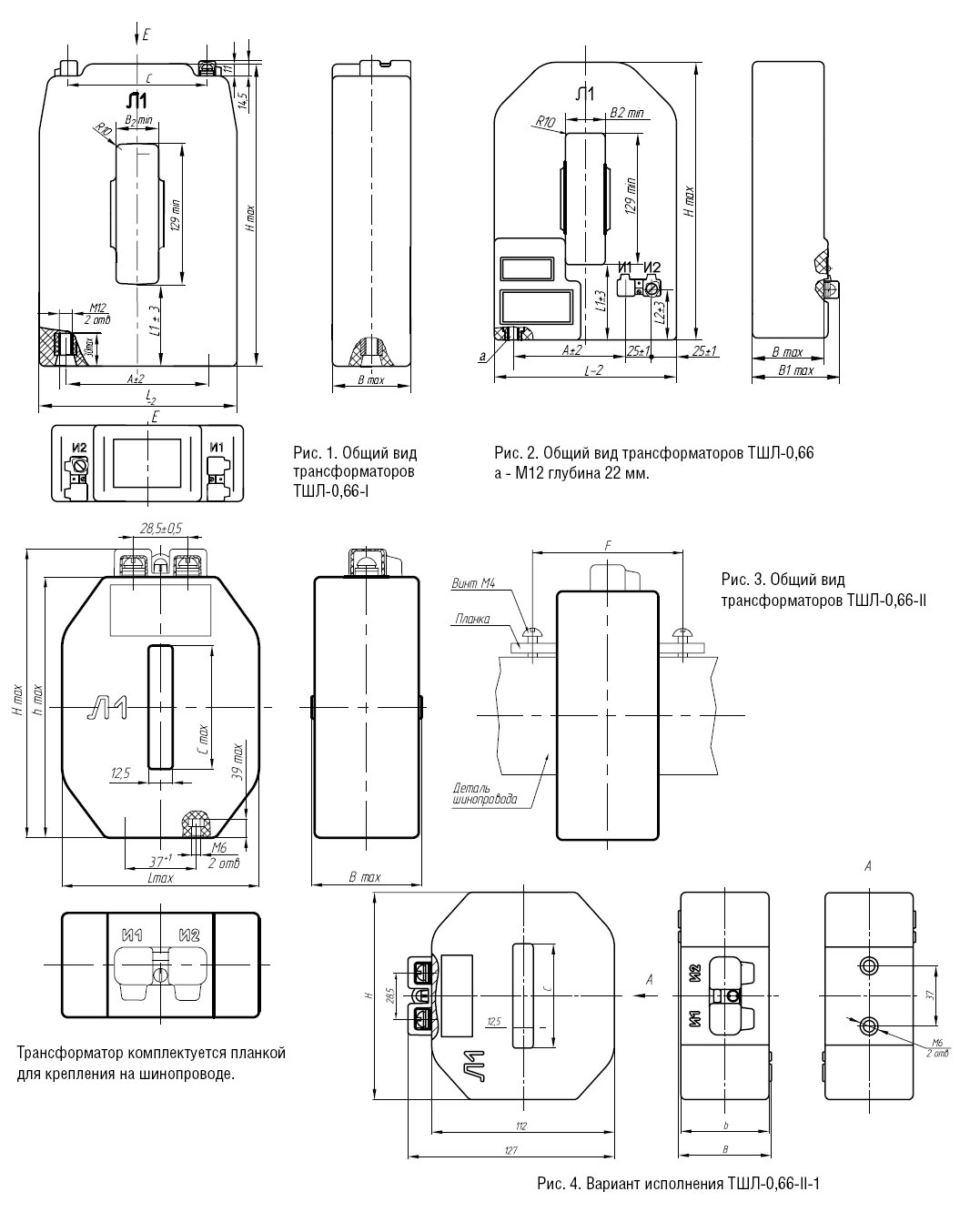

Общий вид трасформатора (чертеж)
