ТВ-220-IX Трансформатор тока наружной установки
Трансформаторы ТВ наружной установки ТВ-220-IX
Точный учет электрической энергии требует новых
встроенных трансформаторов тока высоких классов точности. Существует ряд
проблем широкого использования встроенных трансформаторов тока, а
именно:
-трудоемкая и продолжительная работа по их установке;
-ограниченный срок выполнения работы;
-нет возможности для
использования в релейной защите;
-необходимость регулировки
выключателя после проведения работ по замене ТВ и др.
При
использовании отдельно стоящих трансформаторов тока с обмотками для
измерений высоких классов точности также возникают некоторые трудности -
территория работающих подстанций ограничена (не всегда возможно
установить отдельно стоящие трансформаторы), кроме того, это связано с
большими расходами на их приобретение. Решение проблем – применение
трансформаторов тока наружной установки ТВ-220-IX.
ТВ-220-IX – это:
· быстрая установка в любое время года
· высокие классы точности (0,2
S; 0,2; 0,5
S, 0,5) – точный учет
электрической энергии
· сохранение ранее установленных встроенных
трансформаторов тока – не требуется перенастройка релейной защиты
·
приемлемая цена
· возможность пломбирования вторичных выводов
Таблица 1. Технические характеристики ТВ-220-IX
|
Конструктивное исполнение |
Коэффициент трансформации |
Класс точности |
Вторичнаянагрузка при cos φ = 0.8, В·А |
Трехсекундный ток термической стойкости, кА |
Масса, кг |
|
ТВ-220-IX |
200/5 |
0,5 |
5 |
50* |
102±2 |
|
300/5 |
0,5S |
10 |
|||
|
400/5 |
0,5S |
20 |
|||
|
500/5 |
0,5S |
30 |
|||
|
600/5 |
0,5S |
50 |
|||
|
750/5 |
0,5S |
50 |
|||
|
1000/5 |
0,2S |
25 |
|||
|
1200/5 |
0,2S |
40 |
|||
|
1500/5 |
0,2S |
50 |
|||
|
2000/5 |
0,2S |
50 |
|||
|
200/1 |
0,5 |
5 |
|||
|
300/1 |
0,5S |
10 |
|||
|
400/1 |
0,5S |
20 |
|||
|
500/1 |
0,5S |
30 |
|||
|
600/1 |
0,5S |
50 |
|||
|
750/1 |
0,5S |
50 |
|||
|
1000/1 |
0,2S |
25 |
|||
|
1200/1 |
0,2S |
40 |
|||
|
1500/1 |
0,2S |
50 |
|||
|
2000/1 |
0,2S |
50 |
Примечания
1* Термическая стойкость для данного исполнения указана при вторичной обмотке, замкнутой на номинальную нагрузку.
2 По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.

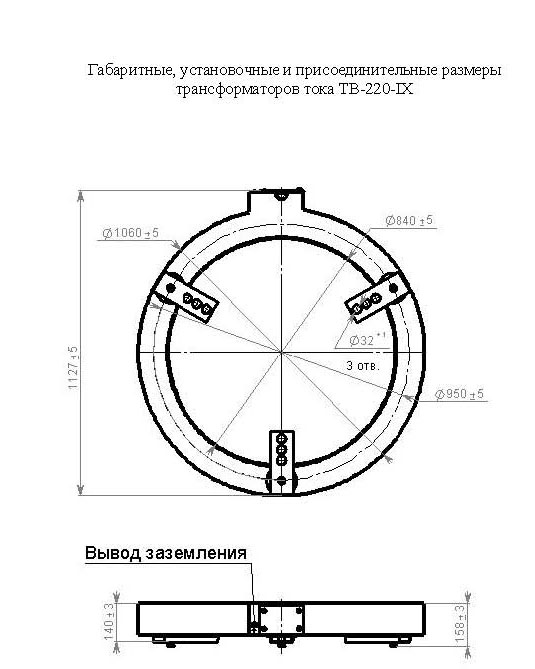

Общий
