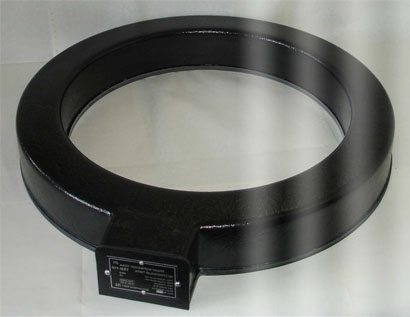

Измерительный трансформатор тока типа ТВИ-110

Измерительный трансформатор тока типа ТВИ-110

Измерительный трансформатор тока типа ТВИ-110 предназначен для передачи сигнала измерительной информации измерительным приборам в установках переменного тока промышленной частоты.

Класс точности -0,2S; 0,5S
Номинальный вторичный ток- 1А; 5A.
Габаритные размеры- 550х415х90мм
Масса, кг не более- 16

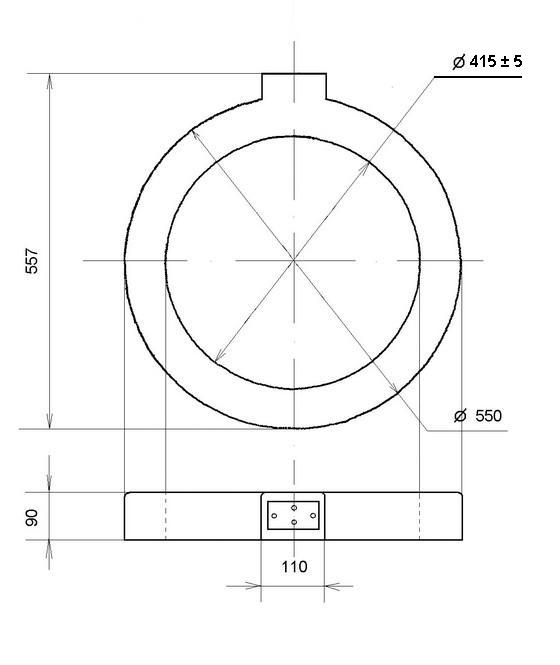

Габаритный чертеж

Технические характеристики

№ п/п первичный ток вторичный ток
А 1 А 5 А
1 2000 А + +
2 1500 А + +
3 1000 А + +
4 600 А + +
5 400 А + +
6 300 А + +
7 200 А + -

Измерительные трансформаторы тока, встроенные в масляные выключатели на присоединениях 110 кВ не удовлетворяют требованиям оптового рынка, поскольку их класс точности составляет 1,0; 3,0 или 10,0.
Наша компания предлагает в качестве альтернативы наружную установку сухого измерительного трансформатора типа ТВИ-110 на вводах: масляных выключателей, силовых трансформаторах и проходных линейных изоляторах ЗРУ-110 кВ.
Трансформатор внесен в государственный реестр средств измерений под N 30559-05.
Преимущества этого технического решения заключаются, прежде всего, в простоте монтажа и сроке его реализации.
Для  установки одного комплекта  достаточно двух часов. Кроме этого, в отличие от типового решения, с установкой маслонаполненных или элегазовых трансформаторов, нет необходимости в  проектировании и монтаже дополнительной коммутационной аппаратуры, изыскания места для его установки, применения спецтехники на действующей подстанции (ОРУ) и других факторов, влекущих за собой увеличение сроков и стоимости организации коммерческого учета.
Для целей РЗ и А изготавливаются трансформаторы класса 5Р и 10Р
Срок изготовления ТВИ-110  от 30 дней (5А-от 40 дней).
Трансформатор ремонтопригоден.
По согласованию с заказчиком, возможно изготовление трансформаторов с другими габаритными размерами.
