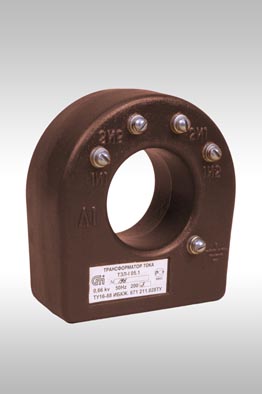

Трансформаторы тока ТЗЛ-1 О5.1

ТУ16 - 2006 ОГГ.671 211.028ТУ

Руководство по эксплуатации

Трансформаторы тока ТЗЛ-1 О5.1Назначение
Трансформатор тока ТЗЛ-1 О5.1 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.
Трансформатор устанавливается на кабель.
Трансформатор изготавливается в климатическом исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначен для эксплуатации в следующих условиях:
- рабочее значение температуры воздуха: верхнее значение от минус 50°С до плюс 55°С;
- рабочее положение - любое.

Технические данные. Таблица 1

Наименование параметра

Норма
Номинальное напряжение, кВ 0,66
Испытательное одноминутное напряжение, кВ 3
Номинальная частота, Гц 50 или 60
Коэффициент трансформации 25/1
Односекундный ток термической стойкости вторичной обмотки, А 140
Напряжение на выводах вторичной обмотки (1И1, 1И2) при нагрузке 1 Ом и коэффициенте мощности, равном 1, при протекании по обмотке для проверки функционирования защиты (2И1, 2И2) тока 40 мА частоты 50 Гц, мВ, не менее 10
Масса, кг 3,3±0,2

Таблица 2

Параметр

Соединение трансформаторов
Параллельное Последовательное
Количество трансформаторов
1 2 3 4 2 3 4 5

Чувствительность защиты по первичному току, не более, А:
ток уставки 0,02
ток уставки 0,122


1,5
7,0


2,0
12,0


2,5
15,5


2,8
18,5


1,5
7,5


2,0
8,0


2,2
9,0


2,5
10

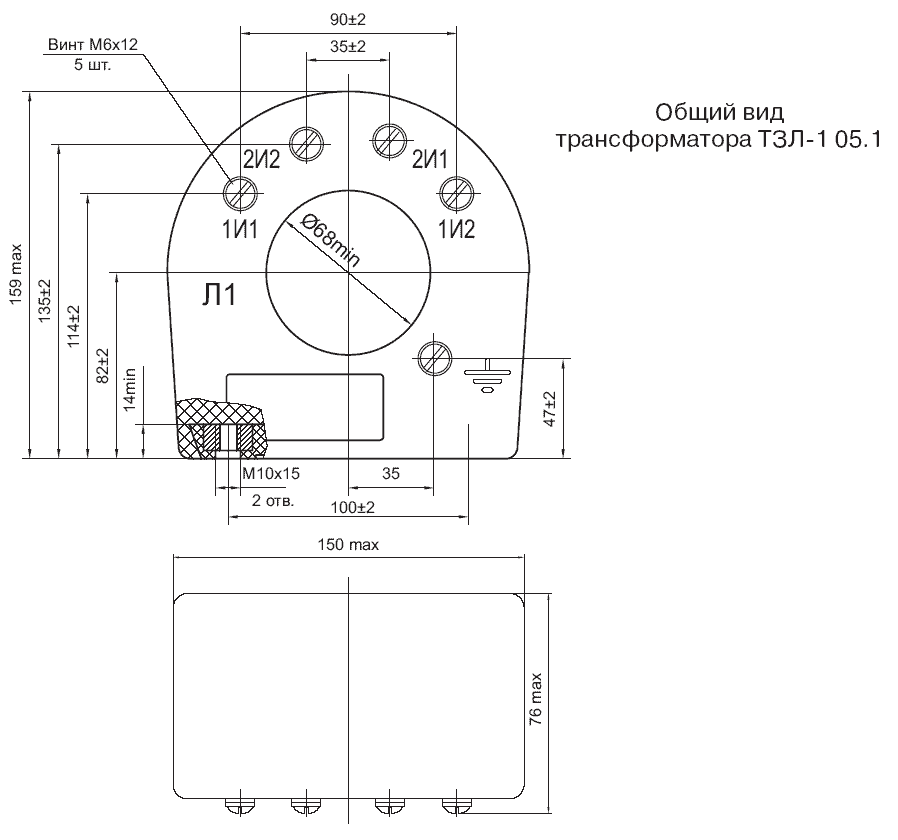

Общий вид трансформатора (чертеж)
