ТЗЛЭ-125 Трансформаторы тока

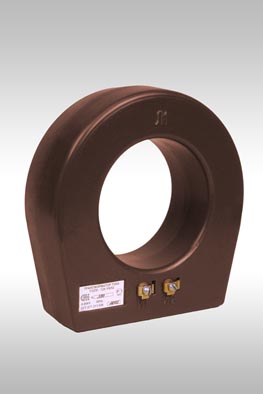

Трансформаторы тока ТЗЛЭ-125
ТУ16 - 98 ОГГ.671 211.026ТУ
Назначение
Трансформатор тока ТЗЛЭ-125 предназначен для питания схем
релейной защиты от замыкания на землю отдельных жил трехфазного кабеля
путем трансформации возникших при этом токов нулевой последовательности.
Трансформатор устанавливается на кабель.
Трансформатор
изготавливается в климатическом исполнении "УХЛ" категории размещения 2
по ГОСТ 15150 и предназначен для работы в следующих условиях:
-
температура окружающего воздуха - от минус 60°С до
плюс 55°С для исполнения "УХЛ2" и от минус 10°С
до плюс 55°С для исполнения "Т2";
- высота над
уровнем моря до 1000 м;
- окружающая среда невзрывоопасная, не
содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих
покрытия металлов и изоляцию;
- рабочее положение - любое.
Таблица 1. Технические данные
|
Наименование параметра |
Норма |
| Номинальное напряжение, кВ | 0,66 |
| Испытательное одноминутное напряжение, кВ | 3 |
| Номинальная частота, Гц | 50 или 60 |
| Коэффициент трансформации | 30/1 |
|
Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,032 А и сопротивлении соединительных проводов 1 Ом, не более, А: при работе с одним трансформатором двух трансформаторов при послед. соединении при параллельном соединении двух трансформаторов |
2,8 3,2 4,8 |
| Односекундный ток термической стойкости вторичной обмотки, А | 140 |
| Масса, кг, не более | 8,5 |

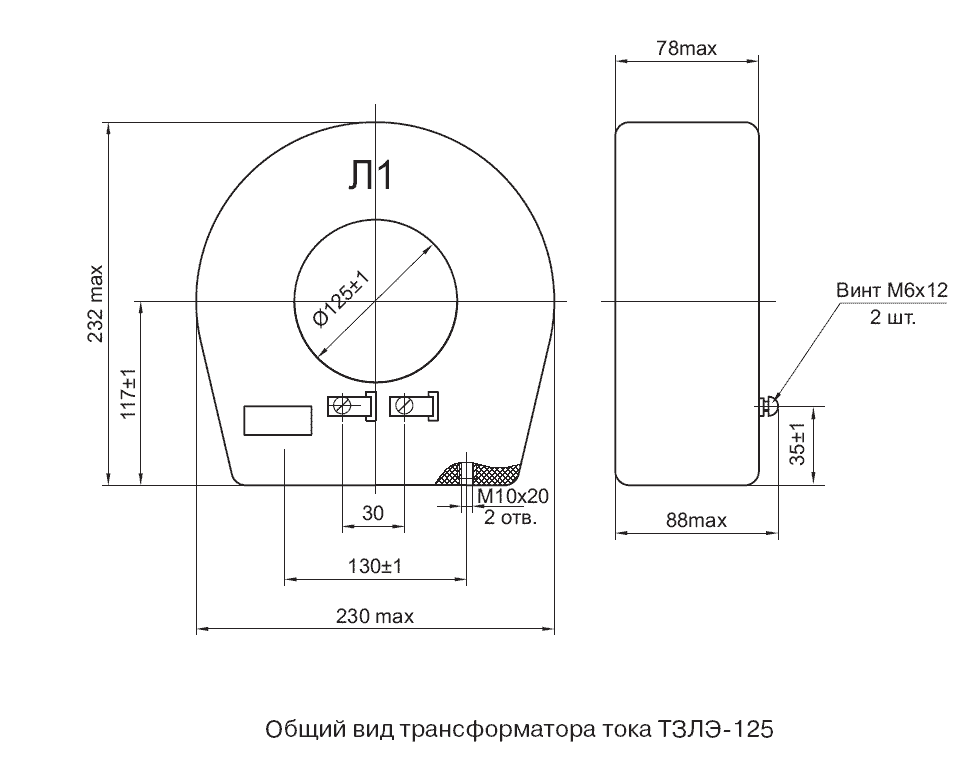

Общий вид
трансформатора (чертеж)
