Трансформаторы тока ТЗЛК-О5.1

Трансформаторы тока ТЗЛК-О5.1ТУ16 - 2008 ОГГ.671 211.054ТУ

Назначение
Трансформатор тока ТЗЛК-О5.1 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности и устанавливается на кабель. Трансформаторы изготавливаются в климатическом исполнении "О" категории размещения 5.1 по ГОСТ 15150 и ГОСТ 15543.1 и предназначены для работы в следующих условиях:
- температура окружающей среды при эксплуатации: от минус 50°С до плюс 55°С;
- окружающая среда - атмосфера подземных выработок угольных и сланцевых шахт;
- рабочее положение - любое.

Таблица 1. Технические данные

Наименование параметра

 Норма
Номинальное напряжение, кВ 0,66

Испытательное одноминутное напряжение, кВ

 3

Номинальная частота, Гц

 50

Коэффициент трансформации

 25/1

Чувствительность (вторичное напряжение при активной нагрузке 1 Ом) при первичном токе 0,25 А, не менее, мВ

 7

Односекундный ток термической стойкости, А

 140

Чувствительность защиты в комплексе с реле ЗЗМ-1 У2 типа "Зеро" (первичный ток), не более, А

 0,17

Минимальный ток срабатывания в комплекте с реле РТЗ-51, А:
                                                           при уставке 30 мА                                                                             122 мА
в комплекте с реле РТ-140/0,2, А: при уставке 100 мА


0,8
2,9
3,9

Угловая погрешность тока при активной нагрузке 1 Ом относительно первичного, при первичном токе 0,25 А, не более

 30°

Напряжение на выводах вторичной обмотки «1И1 и 1И2» при нагрузке 1 Ом при протекании по дополнительной обмотке «2И1 и 2И2» тока 0,04 А частоты 50 Гц, не менее, мВ

 10

Процентное содержание гармонических составляющих во вторичном токе при нагрузке 1 Ом при первичном синусоидальном токе 0,2 А, не более, %

4

Масса, кг

 2,4

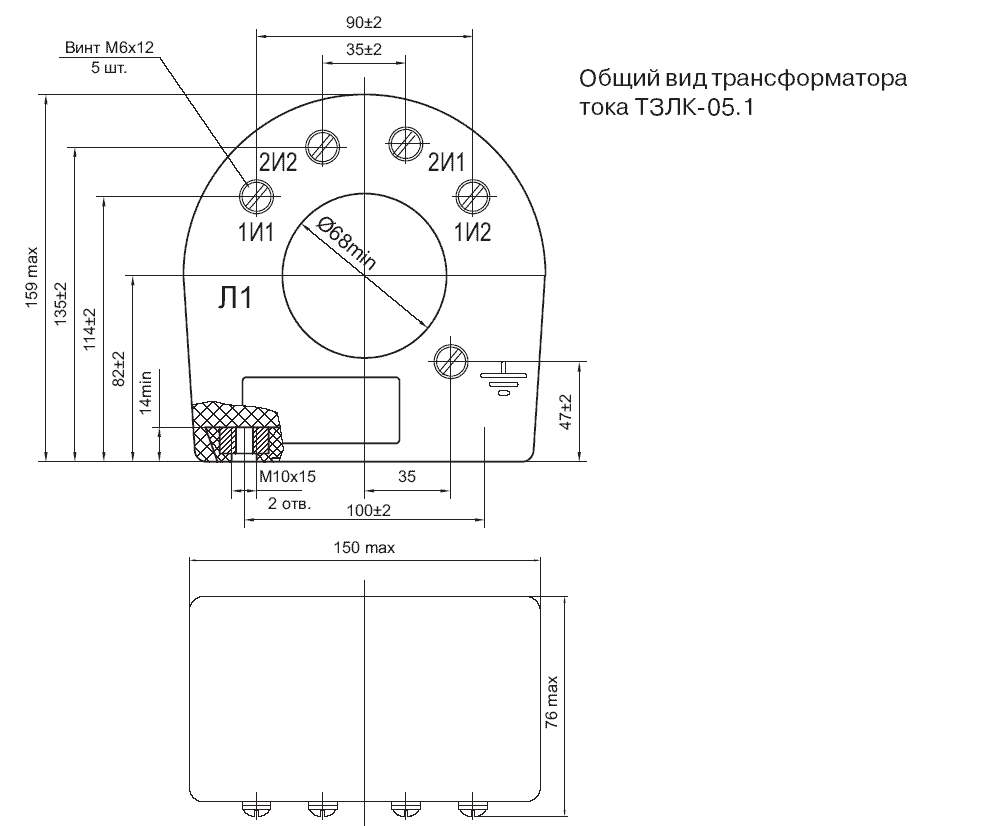

Общий вид трансформатора (чертеж)
