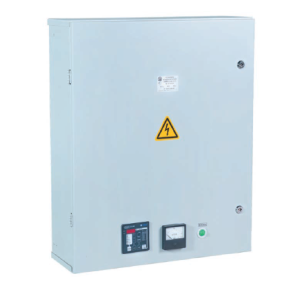

Конденсаторные установки низкого напряжения с автоматическим регулированием мощности (навесные) УКМ

Монтируются на вертикальные стены. Изготавливаются в стандартной комплектации. Применяются в сетях с симметричной реактивной нагрузкой. Обеспечивают кабельный ввод сверху или снизу. Комплектуются конденсаторными блоками на основе конденсаторных элементов для конденсаторов типа КПС, измерительной и светосигнальной аппаратурой, плавкими предохранителями и специальными электромеханическими контакторами для коммутации емкостной нагрузки.

Вид климатического исполнения – У3 по ГОСТ 15150-69. Эксплуатируются в закрытых помещениях при температуре от минус 45 до плюс 40 оС. Степень защиты – IP21 по ГОСТ 14254-96.

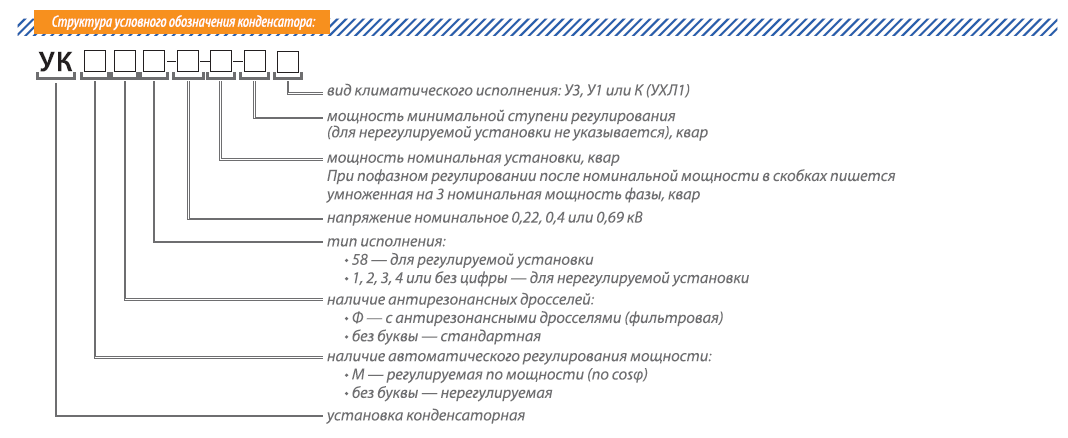

Типономинал Напряже-ние, кВ Мощность, квар Мощность минимальной ступени регулирования, квар Размеры шкафа, мм Масса, кг
длина ширина высота
УКМ58-0,4-10-5 У3 0,4 10 5 650 220 800 50
УКМ58-0,4-15-5 У3 15
УКМ58-0,4-20-5 У3 20
УКМ58-0,4-25-5 У3 25
УКМ58-0,4-30-5 У3 30
УКМ58-0,4-30-10 У3 10
УКМ58-0,4-35-5 У3 35 5
УКМ58-0,4-40-5 У3 40
УКМ58-0,4-40-10 У3 10
УКМ58-0,4-40-20 У3 20
УКМ58-0,4-50-5 У3 50 5
УКМ58-0,4-50-10 У3 10
УКМ58-0,4-50-12,5 У3 12,5
УКМ58-0,4-50-25 У3 25
УКМ58-0,4-60-10 У3 60 10
УКМ58-0,4-60-20 У3 20
УКМ58-0,4-67-33,3 У3 67 33,3
УКМ58-0,4-70-10 У3 70 10
УКМ58-0,4-75-12,5 У3 75 12,5
УКМ58-0,4-75-25 У3 25
УКМ58-0,4-80-10 У3 80 10
УКМ58-0,4-80-20 У3 20
УКМ58-0,4-90-30 У3 90 30
УКМ58-0,4-100-10 У3 100 10 1100 70
УКМ58-0,4-100-20 У3 20
УКМ58-0,4-100-25 У3 25
УКМ58-0,4-112,5-12,5 У3 112,5 12,5
УКМ58-0,4-120-20 У3 120 20
УКМ58-0,4-120-30 У3 30
УКМ58-0,4-120-40 У3 40
УКМ58-0,4-125-25 У3 125 25
УКМ58-0,4-133-33,3 У3 133 33,3
УКМ58-0,4-140-20 У3 140 20
УКМ58-0,4-150-25 У3 150 25
УКМ58-0,4-150-30 У3 30


Сделать заказ и запросить дополнительную информацию по УКМ Конденсаторные установки низкого напряжения Вы можете здесь.
